Conische wartel, PG-schroefdraad, lichtgrijs
Type 106 PG29
|Art.nr. 2036290
|EAN 4012195172758
Art.nr. / Type
Schroefdraad
Kl. vpe: 10 Stuks
10Stuks
Stuks
Beschrijving
Standaard wartelsysteem vorm A conform DIN 46320 met enkele afdichtingsring van NBR/SBR.
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
slagvast
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
slagvast
Technische gegevens

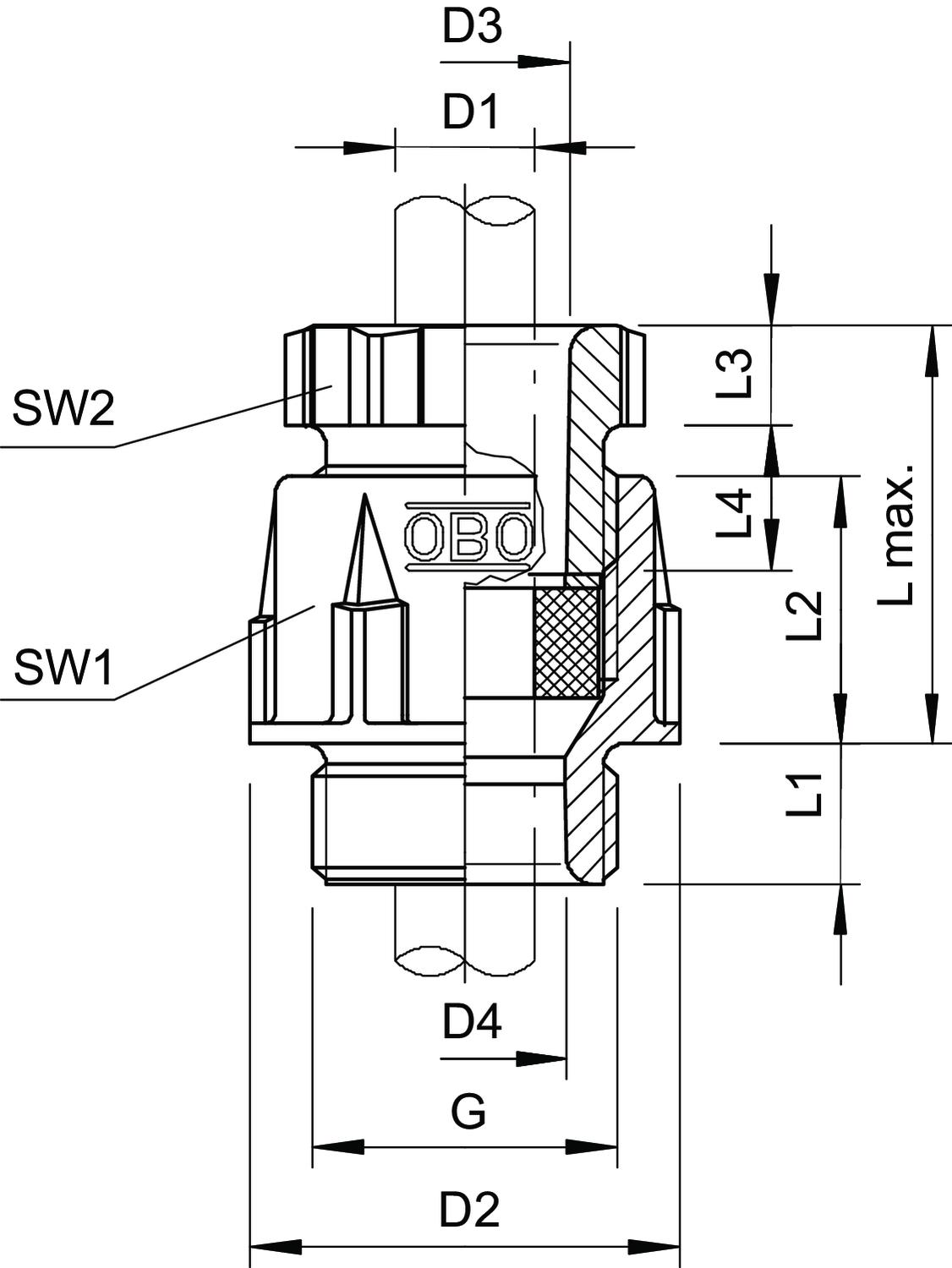

Afmetingen
| Lengte | 47,5 mm |
|---|---|
| Breedte | 47,5 mm |
| Hoogte | 50 mm |
| Maat D1 | 25 mm |
| Maat D2 | 47,5 mm |
| Maat D3 | 30 mm |
| Afmeting G | Pg29 mm |
| Afmeting L max. | 42 mm |
| Maat L1 | 11 mm |
| Maat L2 | 20,5 mm |
| Maat L3 | 8 mm |
| Maat L4 | 18 mm |
| Dimension D4 | 27,5 mm |
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | nee |
| Explosiebeveiligd | nee |
| Trekontlastingsmogelijkheid | nee |
| Beschermingsgraad | IP65 |
| Schroefdraad | Pg 29 |
| Voor Ex-zone | zonder |
| Soort schroefdraad | PG |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Nominale schroefdraadmaat | 29 |
| Afdichtbereik D min. | 18 mm |
| Afdichtbereik D max. | 25 mm |
| Uitvoering | Recht |
| Lengte schroefdraad | 11 mm |
| Sleutelwijdte 1 | 42 mm |
| Sleutelwijdte 2 | 40 mm |
| Dimensie | PG29 |
| Materiaal | Polystyreen |
| Kleur | lichtgrijs; RAL 7035 |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1438 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1438 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Schroefdraad
Art.nr.
106 PG7
Pg 7
2036061
106 PG9
Pg 9
2036096
106 PG11
Pg 11
2036118
106 PG13.5
Pg 13,5
2036134
106 PG16
Pg 16
2036169
106 PG21
Pg 21
2036215
106 PG29
Pg 29
2036290
106 PG36
Pg 36
2036363
106 PG42
Pg 42
2036428
106 PG48
Pg 48
2036487
