Conische wartel, PG-schroefdraad, lichtgrijs
Type 106 PG36
|Art.nr. 2036363
|EAN 4012195172871
Art.nr. / Type
Schroefdraad
Kl. vpe: 10 Stuks
10Stuks
Stuks
Beschrijving
Standaard wartelsysteem vorm A conform DIN 46320 met enkele afdichtingsring van NBR/SBR.
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
slagvast
Pg-schroefdraad volgens DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
slagvast
Technische gegevens

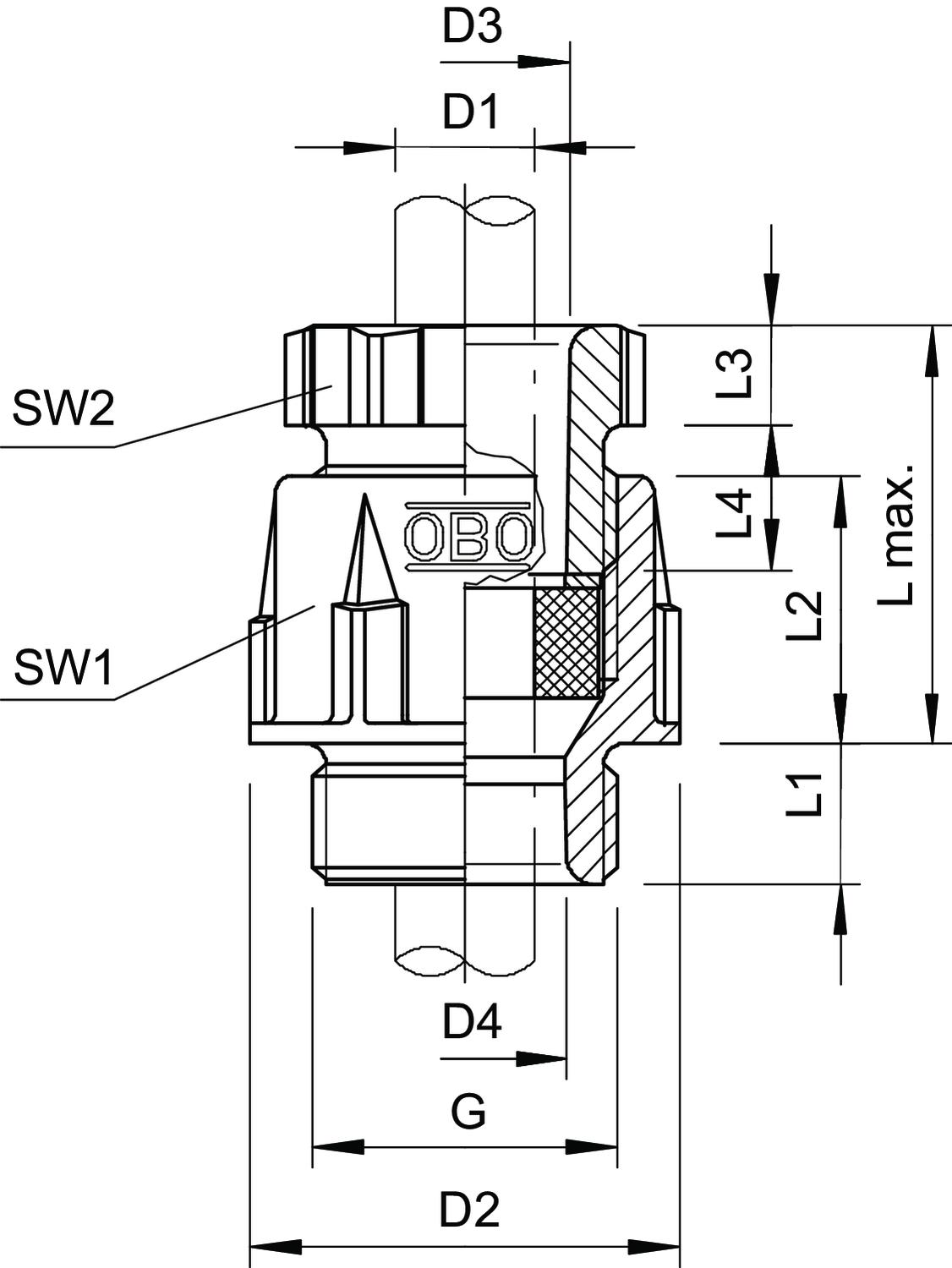

Afmetingen
| Lengte | 58 mm |
|---|---|
| Breedte | 60 mm |
| Hoogte | 52 mm |
| Maat D1 | 32 mm |
| Maat D2 | 52 mm |
| Maat D3 | 38 mm |
| Afmeting G | Pg36 mm |
| Afmeting L max. | 43 mm |
| Maat L1 | 12 mm |
| Maat L2 | 24 mm |
| Maat L3 | 8 mm |
| Maat L4 | 17 mm |
| Dimension D4 | 34,5 mm |
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | nee |
| Explosiebeveiligd | nee |
| Trekontlastingsmogelijkheid | nee |
| Beschermingsgraad | IP65 |
| Schroefdraad | Pg 36 |
| Voor Ex-zone | zonder |
| Soort schroefdraad | PG |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Nominale schroefdraadmaat | 36 |
| Afdichtbereik D min. | 25 mm |
| Afdichtbereik D max. | 33 mm |
| Uitvoering | Recht |
| Lengte schroefdraad | 12 mm |
| Sleutelwijdte 1 | 53 mm |
| Sleutelwijdte 2 | 50 mm |
| Dimensie | PG36 |
| Materiaal | Polystyreen |
| Kleur | lichtgrijs; RAL 7035 |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2384 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2384 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
