De aanschaf van een fotovoltaïsche installatie (PV-installatie) gaat altijd gepaard met hoge investeringen, die zo snel mogelijk rendabel moeten zijn. Des te belangrijker is de continue beschikbaarheid daarvan.
Wat moet u in overweging nemen bij fotovoltaïsche installaties? Aangezien PV-installaties op het dak of in open veld worden geïnstalleerd, zijn ze bijzonder kwetsbaar voor blikseminslagen en overspanningen. Als de PV-installatie beschadigd raakt, blijft de opbrengst gedurende de reparatieperiode uit. Daarnaast ontstaan er extra kosten, bijvoorbeeld door de vervanging van de omvormer. Met OBO bent u altijd veilig: wij bieden uitgebreide systeembestelingen ter bescherming van uw PV-installatie tegen blikseminslag en overspanningsschade.

Uw voordelen in één overzicht

  • Compleet systeem voor vrijwel alle elektrotechnische eisen van een PV-installatie
  • Systeemoplossingen voor snelle en permanent betrouwbare installaties
  • Ondersteuning op maat voor de installatie en het gebruik van PV-systeemoplossingen
  • Jarenlange ervaring en expertise in de bescherming en levering van PV-systemen
  • Praktische, uitgebreide PV-trainingen
  • Gedegen installatie- en planningsondersteuning
  • Zekerheid in investeringen en regelgeving


Snelle toegang / snelstart



Systeemoplossingen

Magic PV Pitch schuindakinstallaties

De meeste schuindakinstallaties worden als zogenaamde opdakinstallaties op een reeds bestaand dak gemonteerd. Hierbij worden de PV-modules met behulp van dakhaken op het dak zelf bevestigd. De dakhaken worden op de dakconstructie bevestigd en dragen de montagerail voor de bevestiging van de moduleklem.

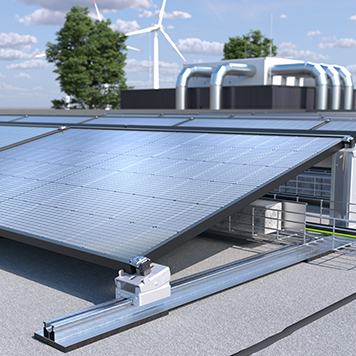

Magic PV Flat Pro

Op platte daken zorgt het Magic PV Flat Pro-systeem niet alleen voor een schroef- en gereedschapsloze montage, maar overtuigt het ook met flexibele systeemcomponenten en het ballastsysteem UniBase voor variabele verzwaring van het gehele systeem.

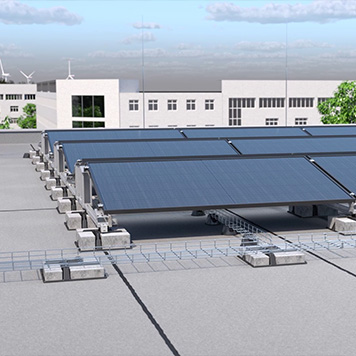

Magic PV Flat Basic

Ons Basic-systeem voor platte daken is zeer belastbaar en snel te monteren. Het kenmerkt zich door een geïntegreerd systeem voor kabelgeleiding en gelijktijdige ballastering. De systeemconfiguratie is traploos mogelijk dankzij de flexibele nokspleet.

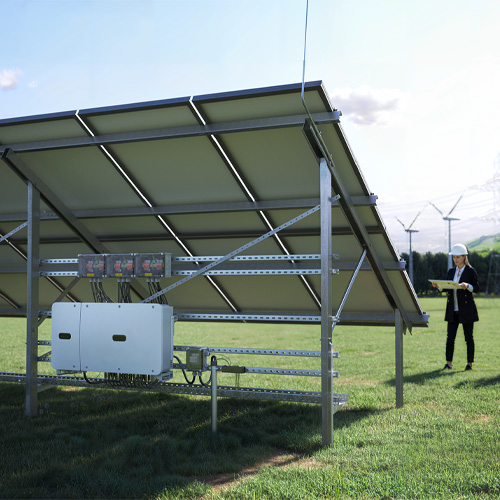

Magic PV Field vrijstaande installaties

Vrijstaande fotovoltaïsche systemen verwijzen naar de opstelling van PV-modules op grote, niet-agrarisch gebruikte terreinen – in tegenstelling tot de gangbare montage op daken. Vrijstaande fotovoltaïsche installaties kunnen onder gunstige omstandigheden hogere opbrengsten genereren.



Ongeacht welk type PV-installatie u wilt realiseren, bij OBO vindt u de juiste systeemoplossingen binnen de volgende expertisegebieden:



Downloads

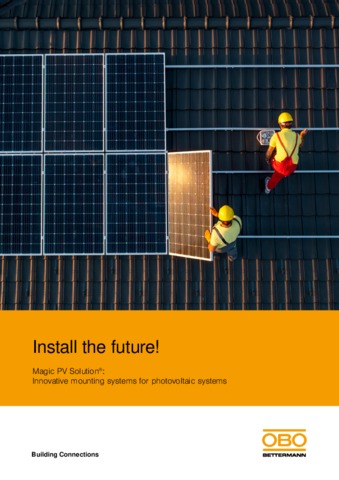

Magic PV Solution®: Mounting systems for photovoltaic systems
Project registration form Magic PV Pitch
Project registration form Magic PV Flat
Projectformulier Magic PV Field
Coefficient of friction log Magic PV Solution®


Veelgestelde vragen

Welke maatregelen moet ik nemen om PV-installaties te beschermen?

Volgens DIN VDE 0100-712 moet op het overdrachtspunt van de elektrische installatie (hoofdaansluitkast of hoofdverdeelkast) een genormeerd waarschuwingsbord worden aangebracht. Het waarschuwingsbord, ook bekend als brandweerbord, helpt de brandweer bij het identificeren van de PV-installatie. Dienovereenkomstig worden de bluswerkzaamheden uitgevoerd met inachtneming van de veiligheidsafstanden volgens DIN VDE 0312.  Daarnaast moet worden gelet op een veilige installatie van de DC-leidingen. Ze moeten op een manier worden geïnstalleerd die beschadiging van de isolatie voorkomt, zodat een veilige redding van personen in geval van brand gewaarborgd is. Volgens VDE-AR-2100-712 moet de bescherming worden gerealiseerd door een geschikte afscherming of een brandwerende kabelgoot zoals de PYROLINE® Sun PV.

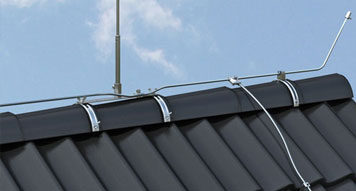

Wat heb ik nodig voor de externe bliksembeveiliging van fotovoltaïsche dakinstallaties?

Bovenal: een goede planning. Daarnaast zijn voor een betrouwbare externe bliksembeveiliging van PV-installaties de volgende componenten nodig: ronddraad/vlakgeleider, installatiestenen, vangstangen, verbindingsstukken, houders, expansiestukken en andere systeemrelevante onderdelen. Meer informatie over de externe bliksembeveiliging van PV-installaties vindt u hier.

Hoe installeer ik externe bliksembeveiliging in combinatie met een fotovoltaïsche installatie?

Neem de PV-installatie absoluut mee in de planning van het bliksembeveiligingssysteem en zorg ervoor dat de bliksembeveiliging de PV-installatie niet overschaduwt, omdat dit anders de opbrengst kan verminderen.  De installatie verloopt vervolgens op dezelfde manier als bij elke andere bliksembeveiligingsinstallatie.

Hoe behoud ik de scheidingsafstanden tot het bliksembeveiligingssysteem bij een fotovoltaïsche installatie?

De scheidingsafstanden voor de bliksembeveiligingsinstallatie worden bepaald volgens VDE 0185-305-3. Als deze afstanden met een conventioneel bliksembeveiligingssysteem niet kunnen worden aangehouden, kan de scheidingsafstand met behulp van de verschillende OBO isCon-afleiders tot 90 cm worden verkleind. Meer informatie over ons isCon-systeem vindt u hier.

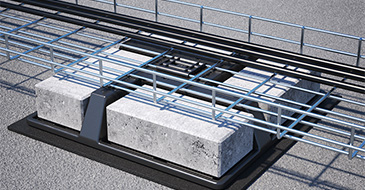

Welke mogelijkheden voor trekontlasting bij verticale kabelinstallatie heb ik bij een fotovoltaïsche installatie?

Er zijn verschillende mogelijkheden om de verticale voeding veilig uit te voeren. In principe geldt echter dat kabels of leidingen met geschikte maatregelen op afstanden moeten worden bevestigd zodra hun installatiewijze niet doorlopend wordt ondersteund.

Kabelladdersystemen zijn de optimale oplossing voor een verticale installatie. Een andere mogelijkheid is de installatie direct tegen de wand. Profielrails met bijpassende beugelklemmen of afzonderlijke klemmen worden hierbij direct aan de wand of aan een staalconstructie bevestigd.

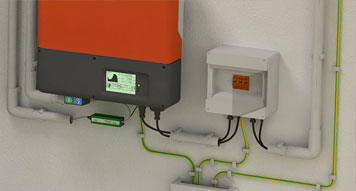

Hoe bescherm ik de omvormer van een fotovoltaïsche installatie optimaal?

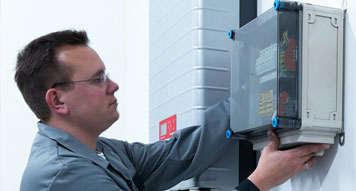

Om de omvormer van de PV-installatie optimaal te beschermen, moet aan de DC-zijde altijd een overspanningsbeveiligingsapparaat worden toegepast. Aan de AC-zijde moet minimaal een overspanningsbeveiligingsapparaat worden geïnstalleerd op het voedingspunt van de elektrische installatie. Als de omvormer zich op een afstand van meer dan 10 meter kabellengte van het voedingspunt bevindt, moet de overspanningsbeveiliging aan de AC-zijde direct vóór de omvormer worden herhaald.

Bij een elektrische installatie met extern bliksembeveiligingssysteem moet aan de AC-zijde altijd een afleider van het type 1(+2) worden gebruikt. Aan de DC-zijde is een type 1(+2)-afleider nodig, wanneer de PV-installatie galvanisch in het externe bliksembeveiligingssysteem geïntegreerd is. In alle andere gevallen zijn SPD's van type 2 voldoende.

Hoe voer ik kabels aan in vlucht- en reddingswegen bij een fotovoltaïsche installatie?

Als de installaties zich in vlucht- en reddingswegen bevinden, moeten de PV-DC-leidingen ingekapseld worden aangelegd. De bouwvoorschriften kunnen worden ontleend aan het Bouwbesluit.

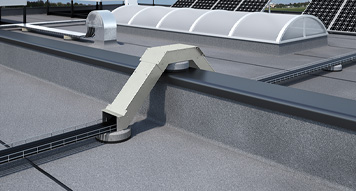

De brandwerende kabelgoot PYROLINE® Sun PV is de ideale oplossing voor de brandveilige installatie van PV-gelijkspanningsleidingen. Deze goot voldoet aan de eisen als I-kanaal volgens DIN 4102 deel 11 voor de kabelinstallatie in vlucht- en reddingswegen. Bovendien voldoet het aan de eisen uit de VDE AR 2100-712. De goot bestaat uit water- en vorstbestendige brandwerende platen van glasvezel-lichtbeton (niet brandbaar, bouwstofklasse A1) en kan daardoor ook buitenshuis worden geïnstalleerd.



Ondersteuning



Eisen

Verantwoordelijkheid nemen, installatie beveiligen.

Bij de installatie van een bliksembeveiligingssysteem voor een PV-installatie moeten diverse normen en voorschriften worden nageleefd. Voor het correct aanhouden daarvan is de installateur van de PV-installatie tot 30 jaar lang verantwoordelijk. Daarbij komen nog de eisen van de verzekeraar.

Het elektrotechnisch installatiebedrijf dat een elektrische installatie installeert, is wettelijk verplicht deze zonder gebreken op te leveren.

Verantwoordelijkheid van de exploitant

Door de invoeding van opgewekte energie valt vrijwel elke PV-installatie onder de eisen voor commercieel gebruik. Dit brengt voor de exploitant van de installatie de verplichting met zich mee om de installatie volgens de ongevallenpreventievoorschrift BGV A3 vakkundig te laten onderhouden, controleren en repareren.

Deze periodieke herkeuringen van het elektrische gedeelte van de installatie moeten worden uitgevoerd door een erkend elektrotechnisch specialist.

Relevante normen

Installatie van laagspanningsinstallaties
> DIN VDE 0100-100 (IEC 60364-1)
> DIN VDE 0100-534 (IEC 60364-5-53)
> DIN VDE 0100-410 (IEC 60364-4-41)
> DIN VDE 0100-443 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)

Inbedrijfstellingscontrole en documentatie
> VDE 0100-600 (IEC 60364-6)
> VDE 0105-100 (EN 50110-1)

Eisen voor PV-stroomvoorzieningssystemen
> DIN VDE 0100-712 (IEC 60364-7-712)
> DIN EN 62446 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3 bijlage 5

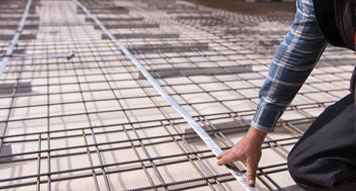

Bliksembeveiligingsinstallaties en aardingssystemen
> DIN EN 62305-1 tot -4 (IEC 62305-1 tot -4)
> Lokale aanvullende eisen (bijv. het Bouwbesluit in Nederland)
> DIN 18014
> DIN VDE 0100-540 (IEC 60364-5-54)

Brandbeveiliging op het gebied van fotovoltaïsche installaties
> VDE-AR-E 2100-712

Bouwvoorschriften
> EN 13501-1/-2, DIN 4102-1/-2 regelen de brandbaarheid van bouwmaterialen en bouwproducten
> De nationale of regionale bouwvoorschriften moeten in acht worden genomen met betrekking tot de toepassing van bouwproducten. Dit omvat bijvoorbeeld de Landesbauordnungen in Duitsland, de VKF-regelgeving in Zwitserland, de OIB-richtlijnen in Oostenrijk en het Bouwbesluit in Nederland.

Deze lijst is niet volledig! Houd ook rekening met de respectieve lokale en wettelijke vereisten.

Bent u onzeker over welke maatregelen u moet nemen ter bescherming van uw PV-installatie? Dan helpt onze grafieku stap voor stap bij het vinden van de juiste beschermingsmaatregelen.
