Overspanningsbeveiliging bij PV-installaties



Overspanningsbeveiliging voor PV-installaties heeft altijd twee kanten. Zowel aan de gelijkspanningszijde (DC) als aan de wisselspanningszijde (AC) kunnen overspanningen in het systeem worden gekoppeld. Hierdoor kan bijvoorbeeld de omvormer beschadigd raken. De OBO overspanningsbeveiliging beveiligt alle zijden betrouwbaar en volledig. Ook bestaande datalijnen kunnen met geschikte beveiligingsapparaten veilig in de potentiaalvereffening worden opgenomen.

Overspanningsbeveiliging bij installaties zonder extern bliksembeveiligingssysteem

Bij installaties zonder extern bliksembeveiligingssysteem is overspanningsbeveiliging aan de DC-zijde niet normatief vereist. Toch wordt het gebruik dringend aanbevolen om de PV-installatie te beschermen tegen overspanningen, bijvoorbeeld door schakelingen in het net. Tegelijkertijd wordt zo de beschikbaarheid van de installatie gewaarborgd.

Om de omvormer zo goed mogelijk tegen gevaarlijke overspanningen te beschermen, moeten overspanningsbeveiligingsapparaten zowel aan de gelijkspannings- als aan de wisselspanningszijde direct bij de ingangen en bij de uitgang worden toegepast.

Bij de keuze van een overspanningsbeveiligingsapparaat voor de gelijkspanningszijde van de PV-installatie mag de maximale open-circuit spanning van de PV-installatie in geen geval de maximale continue spanning van het overspanningsbeveiligingsapparaat overschrijden. Het aantal benodigde beveiligingen wordt bepaald door het aantal MPP-trackers in het betreffende PV-systeem.

Wanneer de omvormer met informatie- of communicatieapparatuur is verbonden, moeten ook deze kabels met passende overspanningsbeveiligingen in de potentiaalvereffening worden opgenomen.

Overspanningsbeveiligingssystemen voor PV-installaties

Een assortiment voor alle toepassingsgebieden:

  • Bliksemstroomafleiders/combi-afleiders
  • Overspanningsbeveiliging voor energie- en datatechniek
  • Complete systeemoplossingen, voorbereid en voorgemonteerd in een behuizing
  • Combi- en overspanningsafleiders voor de PV-DC-zijde

Relevante richtlijnen

De volgende richtlijnen moeten in acht worden genomen voor normconforme overspanningsbeveiliging van fotovoltaïsche installaties:

  • Om overspanningsschade te voorkomen, wordt voor PV-daksystemen een bliksembeveiligingssysteem volgens VDE 0185-305-3 (IEC/ EN 62305-3) aanbevolen.
  • Een risicoanalyse volgens VDE 0185-305-2 helpt bij het bepalen van de noodzaak van een bliksembeveiligingssysteem en de vereiste bliksembeveiligingsklasse. Dit geldt alleen voor gevallen waarin geen andere bliksembeveiligingssystemen worden vereist door aanvullende richtlijnen, zoals bijvoorbeeld de bouwverordeningen van de deelstaten.
    Voor complexe vrijstaande PV-installaties, zoals PV-centrales of zonneparken met de eis van een verhoogde beschikbaarheid, moet in het algemeen de noodzaak of de behoefte aan aanvullende maatregelen worden beoordeeld op basis van VDE 0185-305-2.
  • Alleen een beveiligde installatie kan de belastingen waaraan deze wordt blootgesteld weerstaan en op lange termijn veilig energie produceren. Zo adviseren schadeverzekeraars in de herziene versie van de VdS-richtlijn 2010 (februari 2021) nog steeds interne overspanningsbeveiliging voor vrijstaande PV-installaties.
  • Voor de installatie van PV-stroomvoorzieningssystemen gelden de normen uit de VDE 0100-reeks, met name DIN VDE 0100-712.
  • Bij de nieuwbouw van een PV-installatie en de aansluiting op de elektrische installatie moet overspanningsbeveiliging (type 2 / klasse II) aan de AC-zijde worden toegepast volgens DIN VDE 0100-443 en DIN VDE 0100-712 (IEC 60364-4-44 en 60364-7-712).
  • Door de aanvullende verwijzing in DIN VDE 0100-712 naar de VDE 0185-305-3, bijlage 5, ontstaat naast de AC-zijde ook aan de DC-zijde de noodzaak van een overspanningsbeveiligingssysteem ter beveiliging van de omvormer bij installaties met een extern bliksembeveiligingssysteem.
Overspanningsbeveiligingsapparaten: selectie en benodigde aantallen

Bij de selectie moet met name rekening worden gehouden met de volgende punten:

  • De maximale continue spanning van een overspanningsbeveiliging voor de gelijkspanningszijde van de PV-installatie mag in geen geval de maximale open-circuit spanning van de PV-installatie overschrijden.
  • Het aantal benodigde beveiligingen wordt bepaald door het aantal MPP-trackers in het betreffende PV-systeem.
  • Wanneer de omvormer met informatie- of communicatieapparatuur is verbonden, moeten ook deze kabels met passende overspanningsbeveiligingen in de potentiaalvereffening worden opgenomen.

Bij PV-systemen op gebouwen wordt de omvormer rechtstreeks op het dak, op zolder of vaak in de kelder geïnstalleerd, afhankelijk van de plaatselijke omstandigheden. Bij de installatie in de kelder kan het zinvol zijn de overspanningsbeveiliging niet alleen voor de omvormer, maar ook bij de binnenkomst van de kabels in het gebouw te plaatsen, om inductieve koppeling van buiten te voorkomen.

OBO-oplossingen voor een veilige PV-installatie

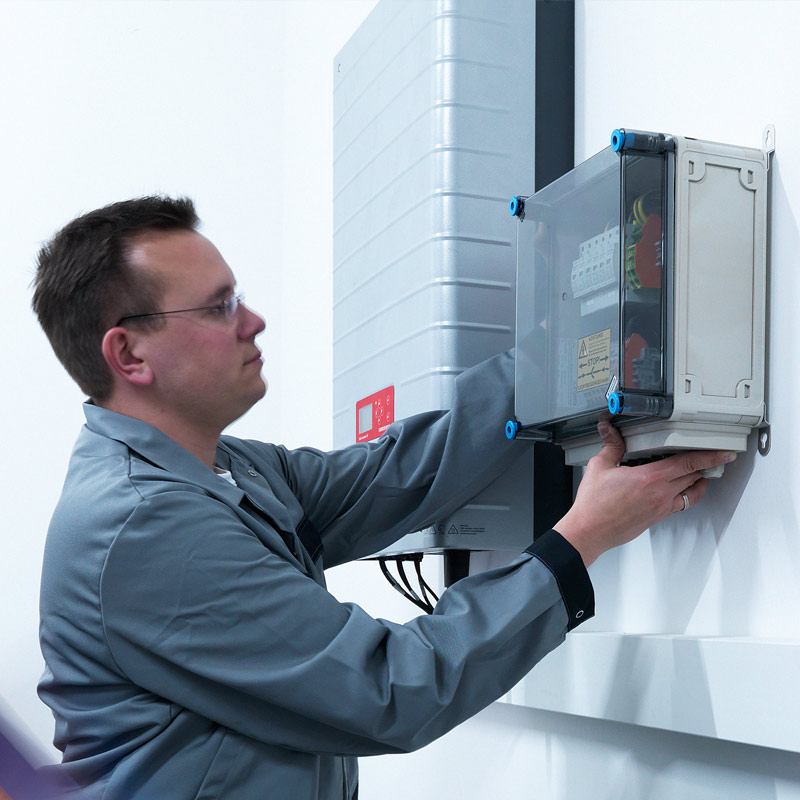

Overspanningsbeveiliging voor PV-installaties heeft altijd twee kanten: overspanningen kunnen om verschillende redenen zowel aan de DC- als aan de AC-zijde in het systeem worden gekoppeld en zo bijvoorbeeld de omvormer beschadigen. De OBO overspanningsbeveiliging beveiligt betrouwbaar alle zijden. Ter bescherming van de DC-zijdige ingang van de omvormer biedt OBO een portfolio aan generatoraansluitkasten met bliksem- en overspanningsbeveiliging aan.
