Magic PV Flat Basic

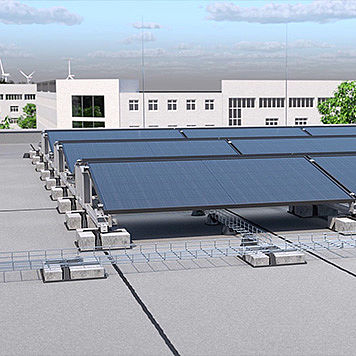

Bij installatie van PV-installaties op platte daken is een groot voordeel dat de panelen onafhankelijk van de dakoriëntatie geplaatst kunnen worden. Ons Magic PV Flat Basic-systeem biedt nog meer voordelen met een compact productassortiment dat maximale flexibiliteit garandeert. Het montagesysteem voor platte daken is duurzaam, zeer belastbaar en dankzij de Magic-klikverbinding snel en zonder schroeven of ander gereedschap te monteren. De flexibele nokspleet maakt een traploze systeemconfiguratie mogelijk. Magic PV Flat Basic onderscheidt zich door een geïntegreerd systeem voor kabelgeleiding in combinatie met ballast. Dit kan bijvoorbeeld worden gerealiseerd met behulp van draadgootsystemen.
Product-highlights

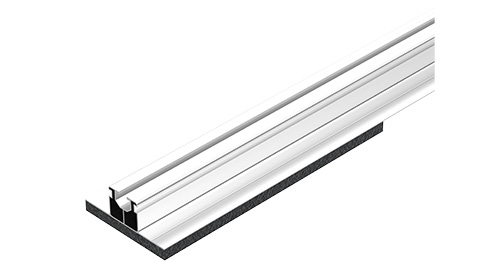

Draagprofiel voor PV-modulemontage op platte daken
- Antislip draagprofiel voor veilige montage van PV-modules op platte daken
- Veelzijdig inzetbaar en compatibel met korte en lange steunen (STK en STL)
- Eenvoudige uitbreiding door schroefbare koppeling van meerdere draagprofielen met langsverbinder LV 35
- Stabiele en betrouwbare basis voor duurzame PV-installaties op platte daken
Verbinder voor draagprofiel plat dak
- Efficiënte verbinding van draagprofielen TPF 35, ideaal voor PV-montagesystemen op platte daken
- Eenvoudige montage dankzij voorgemonteerde M8-schroef voor snelle bevestiging
- Comfortabele verwerking met standaard Torx 40 sleutel
- Betrouwbare en robuuste verbinding voor maximale stabiliteit van de draagprofielen

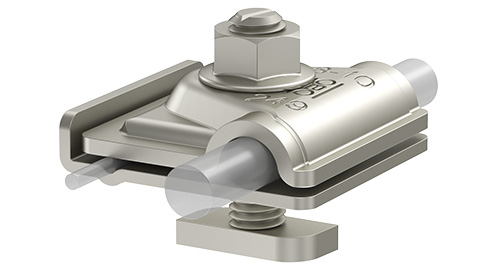

Universele aardingsklem PV
- Universele aardingsklem is voorgemonteerd
- Precieze plaatsing van de aardingsklem via voorgemonteerde glijmoer in de groef van het draagprofiel
- Bliksemstroombestendig tot 100 kA
- Snelle montage dankzij geïntegreerd veermechanisme
- Voor bevestiging van rondgeleiders RD 8–10
- Voor bevestiging van enkel- of meerdraadse kabels van 6–50 mm²
- Geschikt voor alle profielen met 10 mm-groef Optimale toepassing in combinatie met het OBO-draagprofiel gegarandeerd
- Voldoet aan de eisen van DIN EN 62561-1

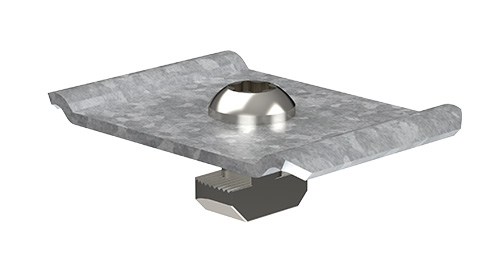

Bevestigingsset draadgoot, PV-montagesysteem plat dak
- Set voor veilige montage van draadgoten op draagprofielen TPF 35
- Ideaal voor platdaksystemen en perfect voor PV-montagesystemen
- Complete set met klemstuk, glijmoer en schroef voor een stabiele verbinding
- Eenvoudige montage met snelle en ongecompliceerde installatie voor maximale stevigheid

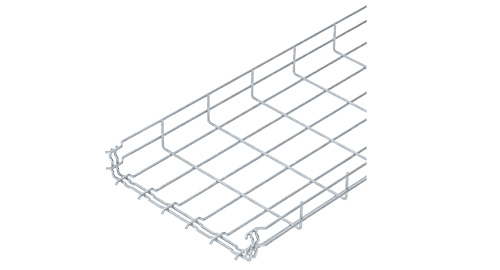

Draadgoot GR-Magic® 55
- Draadgoot met geïntegreerde koppeling voor snelle en eenvoudige montage
- Geen extra verbindingsstukken nodig dankzij het slimme steeksysteem
- Geteste veiligheid conform VDE 0639 en IEC/EN 61537 voor mechanische en elektrische eigenschappen
- Eenvoudige en praktijkgeteste montage van draadgoten met vrijwel onbeperkte toepassingsmogelijkheden
- Altijd beschikbaar in een breed productassortiment – met diverse afmetingen en/of afwerkingen
Korte steun voor platdakmontagesysteem
- Gereedschapsloze installatie op de montagerail
- Traploze instelling mogelijk in elke montagepositie
- Hulpstrip voor het plaatsen van het zonnepaneel
- Horizontale sleuf voor universele klem (standaardbevestiging) of verticale sleuf bij toepassing als tussensteun
- Tussensteun per paneel is optioneel mogelijk
- Compatibel met alle modulematen dankzij de gehoekte scharnierkop
- Lange levensduur dankzij hoogwaardige oppervlaktebehandeling

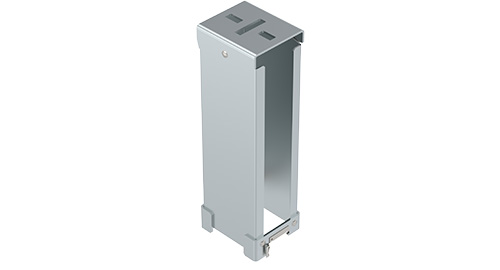

Lange steun voor platdaksysteem
- Lange steun voor de montage van PV-modules op platte daken, in combinatie met draagprofiel TP 45 en universeelklem KLU
- Hellingshoek tot 15 graden voor optimale oriëntatie van de modules
- Vergrendelbare bevestiging op het draagprofiel voor een zekere verankering
- Gereedschapsloze installatie voor snelle en eenvoudige montage
- Compatibel met verschillende paneelmaten voor flexibele toepassingen
- Hoge stabiliteit en duurzaamheid door robuuste constructie

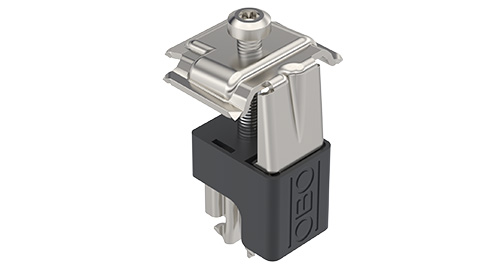

Universele klem voor platte en schuine daksystemen
- Ongelakte uitvoering, ideaal in combinatie met ongelakt draagprofiel
- Klembereik voor paneelbevestiging: 30 tot 50 mm
- 90° draaibaar na vergrendeling in de groef van de montagerail
- Te gebruiken als tussen- of eindklem
- Speciale geometrie op de hoeken van het bovendeel voor potentiaalvereffening met het zonnepaneel
- Omsluitend kunststof behuizing geleidt het bovendeel en voorkomt ongewenst verdraaien tijdens de montage
- Het bovendeel blijft in de bovenste stand totdat het zonnepaneel definitief wordt bevestigd
- Klikbaar op de daarvoor bestemde montagevoeten (systeem plat dak) en in de groef van de montagerail (systeem schuin dak)
- Kunststof behuizing fungeert als oplegvlak voor het correct positioneren van de panelen
- Lange levensduur dankzij het gebruik van hoogwaardig roestvast staal
Downloads
PV-planning nog nooit zo eenvoudig: wij staan voor u klaar
Zonnige vooruitzichten
Wij leveren niet alleen innovatieve montagesystemen voor uw PV-installatie, maar ondersteunen u ook bij het ontwerpen. Onze klantenservice helpt u bij het vinden van de Magic PV Solution® die aansluit bij uw specifieke behoeften.
