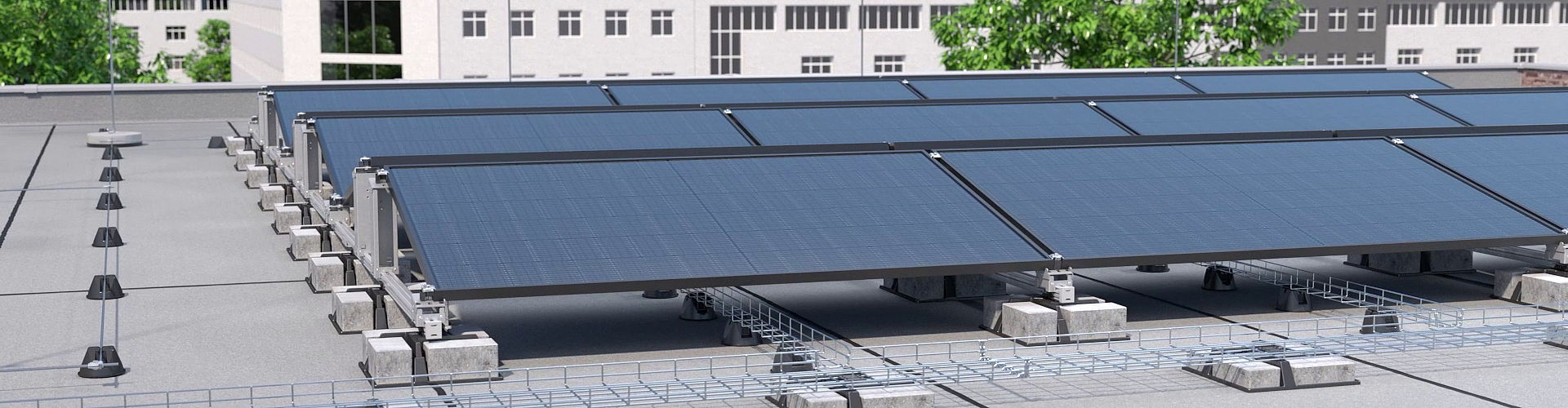

Magic PV Flat Pro

De Magic PV Solution® voor platdaksystemen is net als het systeem voor hellende daken voorzien van de Magic-technologie voor gereedschapsloze montage en een universele klem voor eenvoudige bevestiging van gangbare PV-panelen. Bovendien zorgt het ballastsysteem UniBase voor een variabele ballast van het gehele systeem met behulp van rechthoekige stenen – ook achteraf aan te brengen. Het UniBase-systeem kan met andere producten worden gecombineerd, bijvoorbeeld de adapter voor draadgoten type 165 MBG HGRM.

Extra praktisch: de producten voor platte en schuine daken zijn onderling combineerbaar.



Product-highlights

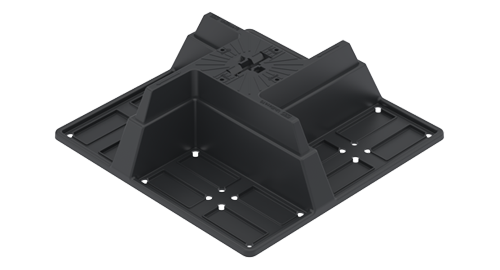

Universele voet voor ballast – stenen tot 10 cm

  • Lager gewicht dan TrayFix-steen
  • Onderdelen zijn stapelbaar
  • Eenvoudig uitlijnen door achteraf ballasteren
  • Gereedschapsloos opnemen van diverse adaptertypes
  • Recyclebaar materiaal
  • Ballasteerbaar met standaard straatstenen van 200 × 100 mm (lokaal aan te schaffen)
  • Een UniBase voor verschillende toepassingen zoals onderconstructie,
    kabelgeleiding, montagerails, en meer
  • Verkrijgbaar in twee hoogtes: 60 en 100 mm

Korte steun voor platdakmontagesysteem

  • Gereedschapsloze installatie op de montagerail
  • Traploze instelling mogelijk in elke montagepositie
  • Hulpstrip voor het plaatsen van het zonnepaneel
  • Horizontale sleuf voor universele klem (standaardbevestiging) of verticale sleuf bij toepassing als tussensteun
  • Tussensteun per paneel is optioneel mogelijk
  • Compatibel met alle modulematen dankzij de gehoekte scharnierkop
  • Lange levensduur dankzij hoogwaardige oppervlaktebehandeling

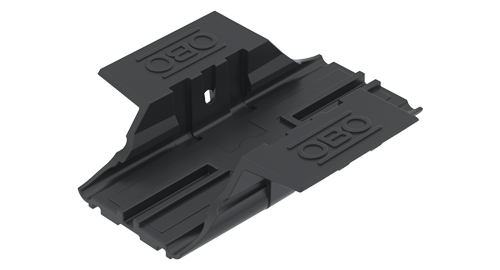

Adapter draagprofiel voor universele voet

  • Gereedschapsloze montage van de adapter op UniBase
  • Gereedschapsloze montage van de montagerail met de adapter
  • Geïntegreerd antislip-oppervlak
  • Gereedschapsloze demontage van het montageprofiel
  • Eenvoudige uitlijning van het montageprofiel

Draagprofiel voor platte en schuine daksystemen

  • Blank uitgevoerde variant voor daken zonder optische eisen
  • Tweezijdige groeven van 10 mm, bijvoorbeeld voor glijmoer, universele klem en/of aardingsklem
  • Verdere zijdelingse groeven, bijvoorbeeld voor langs- en/of kruisverbinders

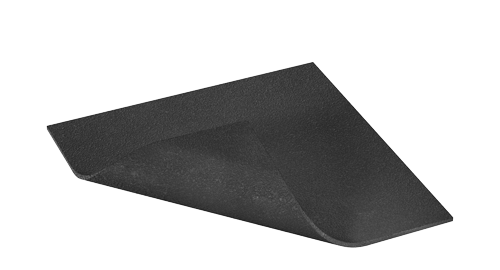

Dakbeschermmat

  • Extra bescherming voor de dakbedekking
  • Vermindering van mechanische belasting op de dakbedekking
  • Voorkomt lekkages bij mogelijk onverenigbare kunststoffen
  • Verhoogt de wrijvingscoëfficiënt, bijvoorbeeld bij gladde dakfolie – beschikbaar in 2 uitvoeringen: met of zonder aluminiumlaag

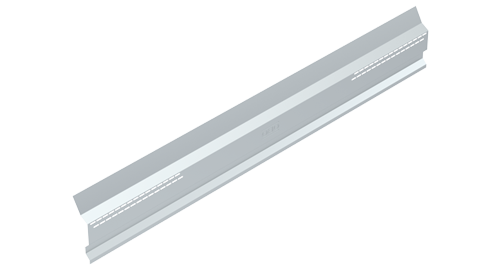

Windbeschermingsplaat voor platdaksystemen

  • Vermindering van de invloed van lokale windbelasting indien dit constructief vereist is (bijv. toepassing op plat dak gericht op het zuiden)
  • Eenvoudige voormontage door eenvoudig inschuiven in bevestigingslippen van de hoge steun Type STL
  • Flexibele bevestiging mogelijk dankzij royale sleufgaten in de hoge steun Type STL, met vlakke kopschroef Type FKS (apart bestellen)


Universele klem voor platte en schuine daksystemen

  • Ongelakte uitvoering, ideaal in combinatie met ongelakt draagprofiel
  • Klembereik voor paneelbevestiging: 30 tot 50 mm
  • 90° draaibaar na vergrendeling in de groef van de montagerail
  • Te gebruiken als tussen- of eindklem
  • Speciale geometrie op de hoeken van het bovendeel voor potentiaalvereffening met het zonnepaneel
  • Omsluitend kunststof behuizing geleidt het bovendeel en voorkomt ongewenst verdraaien tijdens de montage
  • Het bovendeel blijft in de bovenste stand totdat het zonnepaneel definitief wordt bevestigd
  • Klikbaar op de daarvoor bestemde montagevoeten (systeem plat dak) en in de groef van de montagerail (systeem schuin dak)
  • Kunststof behuizing fungeert als oplegvlak voor het correct positioneren van de panelen
  • Lange levensduur dankzij het gebruik van hoogwaardig roestvast staal
