Beugelklem, 1-voudige kunststof drukwand, ALU
Type 2056N 34 ALU
|Art.nr. 1183656
|EAN 4012195436751
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Passend op alle C-profielrail met 11 - 12 mm sleufbreedte, minimaal 6,5 mm binnenwerkse hoogte en min. 18,5 mm binnenwerkse breedte;
klem en schroef van aluminium ALMg3,
drukwand van polypropyleen, halogeenvrij, lichtgrijs RAL 7035.
(Drukwanden van metaal op aanvraag)
klem en schroef van aluminium ALMg3,
drukwand van polypropyleen, halogeenvrij, lichtgrijs RAL 7035.
(Drukwanden van metaal op aanvraag)
De beugelklemmen 2056/N ALU zijn in de uitvoering voor 1 kabel volgens VDE 0298-1 geschikt voor de afzonderlijke installatie van eenaderige kabels in draaistroomnetten, omdat hier geen sprake is van een gesloten ferromagnetische kring. Er moet echter wel rekening worden gehouden met de lagere mechanische sterkte van de aluminium klemmen in geval van kortsluiting, d.w.z.: mogelijk kleinere klemmenafstand in langsrichting, voldoende zijafstand tussen de kabels.
Technische gegevens
Technische gegevens
| voor buisdiameter min. | 32 mm |
|---|---|
| voor buisdiameter max. | 32 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Slagvast | nee |
| Halogeenvrij | ja |
| met kunststof tegenwand | ja |
| met metalen bak | nee |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | aluminium |
| max. Aandraaimoment | 2 Nm |
| Montagetype | Profielrail |
| voor 1 kabel H | 59 mm |
| voor 1 kabel L | 37,5 |
| Spanbereik D min. | 28 mm |
| Spanbereik D max. | 34 mm |
| Dimensie | 28-34mm |
| Materiaal | aluminium |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |

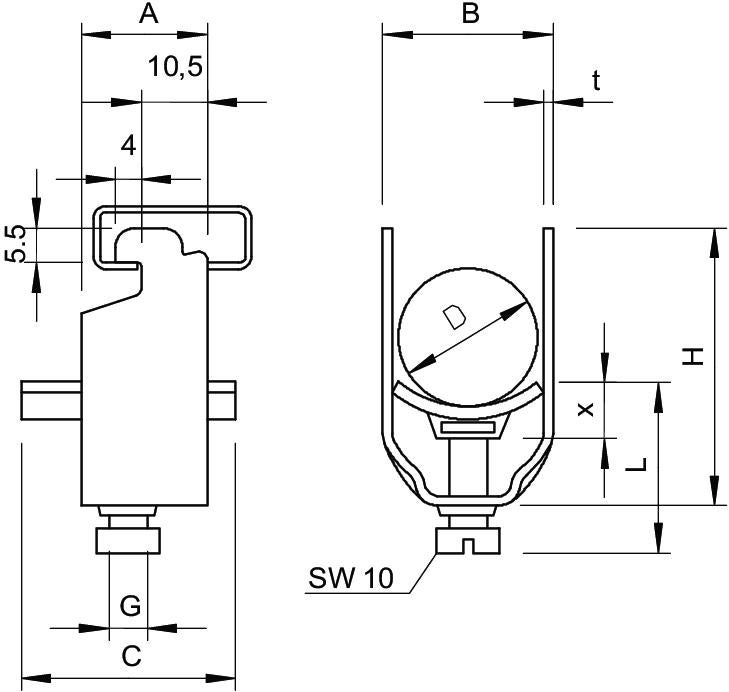

Afmetingen
| Maat L | 52 mm |
|---|---|
| Maat A | 20 mm |
| Maat B | 39 mm |
| Afm. H | 59 mm |
| Maat t | 2 mm |
| Maat C | 34 mm |
| Maat x | 5,5 mm |
| Afmeting G (mm) | M8 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2932 kg CO₂e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2932 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
2056N 22 ALU
2
16
22
1183621
2056N 28 ALU
2
22
28
1183648
2056N 34 ALU
2
28
34
1183656
2056N 40 ALU
2
34
40
1183664
2056N 46 ALU
2
40
46
1183672
2056N 58 ALU
2
52
58
1183699
Spanbereik D min.
Spanbereik D max.
2056N 22 ALU
Art.nr.
1183621
max. Aandraaimoment
2
Spanbereik D min.
16
Spanbereik D max.
22
2056N 28 ALU
Art.nr.
1183648
max. Aandraaimoment
2
Spanbereik D min.
22
Spanbereik D max.
28
2056N 34 ALU
Art.nr.
1183656
max. Aandraaimoment
2
Spanbereik D min.
28
Spanbereik D max.
34
2056N 40 ALU
Art.nr.
1183664
max. Aandraaimoment
2
Spanbereik D min.
34
Spanbereik D max.
40
2056N 46 ALU
Art.nr.
1183672
max. Aandraaimoment
2
Spanbereik D min.
40
Spanbereik D max.
46
2056N 58 ALU
Art.nr.
1183699
max. Aandraaimoment
2
Spanbereik D min.
52
Spanbereik D max.
58
