Magic PV Pitch
Dankzij de Magic-technologie kan het OBO montagesysteem voor schuine daken zonder schroeven en gereedschap worden gemonteerd. Dat bespaart tijd. De dakhakenoplossing van het systeem biedt flexibiliteit. Deze kan op alle gangbare pannendaken worden gemonteerd en is traploos en nauwkeurig in alle richtingen verstelbaar. De universele klem van het systeem fungeert zowel als tussen- als eindklem en dekt een klembereik van 30–50 mm. Hierdoor kunnen alle gangbare PV-modules probleemloos worden bevestigd.

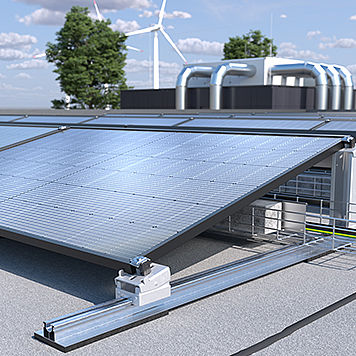

Extra praktisch: de producten voor platte en schuine daken zijn onderling combineerbaar.
Product-highlights

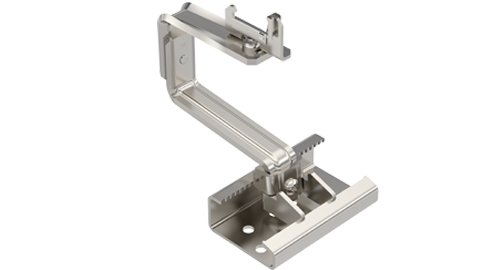

Universele dakhaken voor schuindakmontagesysteem
- Geschikt voor montage op alle gangbare pannendaken
- Millimeternauwkeurig verstelbaar in alle richtingen
- Maximale flexibiliteit dankzij in totaal 9 gaten voor M8-schroeven met flenskop voor montage op een dakspant
- Snel en eenvoudig positioneren (verticaal en/of horizontaal) van de haak met slechts één bevestigingsschroef
- Verticale verstelmogelijkheden maken het eenvoudig om oneffenheden in het dakvlak te compenseren
- Montagerail wordt zonder schroeven of gereedschap bevestigd. Dankzij de innovatieve OBO Magic-technologie
- 14 mm hoogtecompensatie voor aanpassing op bestaande tengellatten
- 76 mm zijwaartse verstelling op de dakspant
- 18 mm hoogtecompensatie na installatie van de dakhaken voor fijne afstelling van het montageprofiel
- 10 mm zijwaartse verstelling voor nauwkeurige afstelling van het montageprofiel

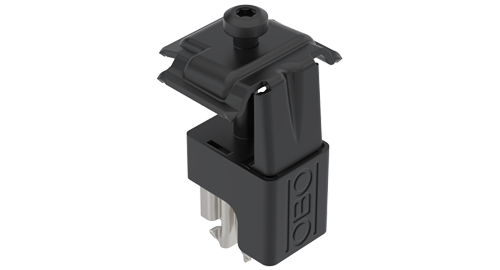

Universele klem voor platte en schuine daksystemen
- Zwarte uitvoering voor een naadloze en esthetische aansluiting op het eveneens zwarte draagprofiel
- Klembereik voor paneelbevestiging: 30 tot 50 mm
- 90° draaibaar na vergrendeling in de groef van de montagerail
- Te gebruiken als tussen- of eindklem
- Speciale geometrie op de hoeken van het bovendeel voor potentiaalvereffening met het zonnepaneel
- Omsluitend kunststof behuizing geleidt het bovendeel en voorkomt ongewenst verdraaien tijdens de montage
- Het bovendeel blijft in de bovenste stand totdat het zonnepaneel definitief wordt bevestigd
- Klikbaar op de daarvoor bestemde montagevoeten (systeem plat dak) en in de groef van de montagerail (systeem schuin dak)
- Kunststof behuizing fungeert als oplegvlak voor het correct positioneren van de panelen
- Lange levensduur dankzij het gebruik van hoogwaardig roestvast staal
Draagprofiel voor platte en schuine daksystemen
- Zwarte uitvoering voor naadloze en esthetische aansluiting op het betreffende daktype
- Tweezijdige groeven van 10 mm, bijvoorbeeld voor glijmoer, universele klem en/of aardingsklem
- Verdere zijdelingse groeven, bijvoorbeeld voor langs- en/of kruisverbinders

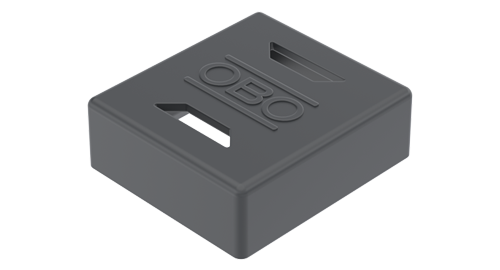

Eindkap voor draagprofiel
- Zwarte uitvoering voor een naadloze en esthetische aansluiting op het eveneens zwarte draagprofiel
- Geïntegreerde openingen maken waterafvoer mogelijk en voorkomen waterophoping in het draagprofiel
- Esthetische afwerking van het draagprofiel, bijvoorbeeld om zaagranden weg te werken

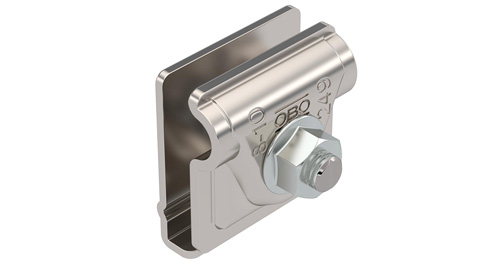

Universele aardingsklem PV
- Universele aardingsklem is voorgemonteerd
- Precieze plaatsing van de aardingsklem via voorgemonteerde glijmoer in de groef van het draagprofiel
- Bliksemstroombestendig tot 100 kA
- Snelle montage dankzij geïntegreerd veermechanisme
- Voor bevestiging van rondgeleiders RD 8–10
- Voor bevestiging van enkel- of meerdraadse kabels van 6–50 mm²
- Geschikt voor alle profielen met 10 mm-groef Optimale toepassing in combinatie met het OBO-draagprofiel gegarandeerd
- Voldoet aan de eisen van DIN EN 62561-1

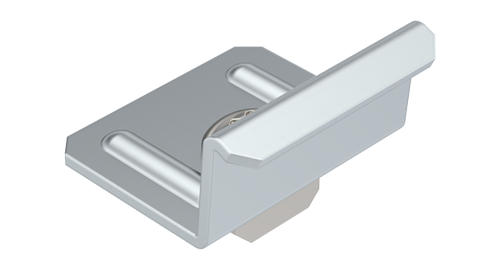

Kruisverbindingsstuk voor draagprofiel
- Voor het realiseren van een kruisverbinding op het dakoppervlak
- Oplossing voor moeilijk toegankelijke dakvlakken waar geen directe railverbinding mogelijk is
- Wordt bevestigd in de zijgroef van het draagprofiel
- Vast te zetten met een TX 40-schroefsleutel
