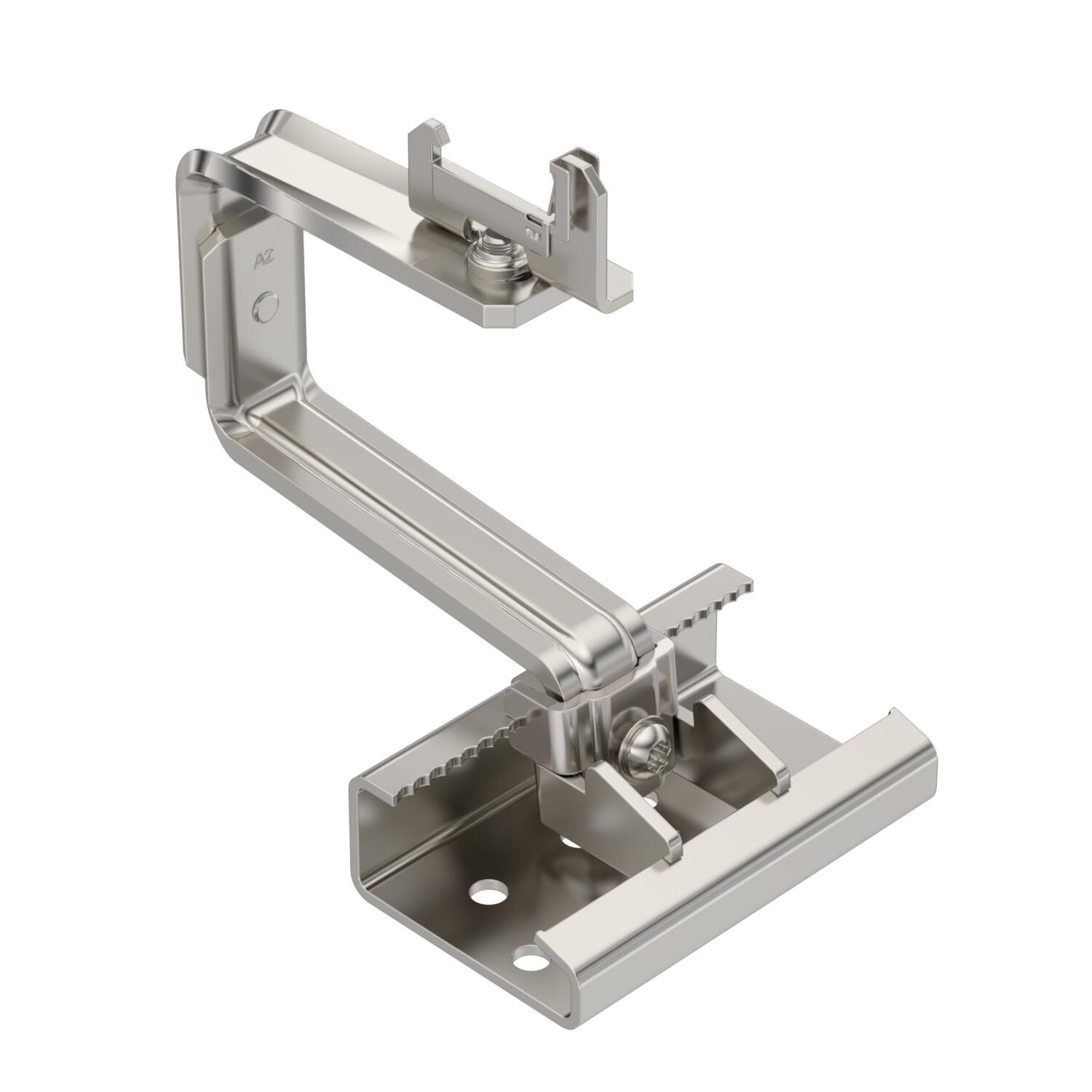

Universele dakhaak voor PV-modulemontage, pannendak
Art.nr. 5901410 | EAN 4012197368685
- Productbeschrijving
-
ProductbeschrijvingDakhaak voor monteren van fotovoltaïsche modules op schuine daken in combinatie met draagprofiel TP 45 Geschikt voor pannendaken. Vergrendelbare bevestiging op draagprofiel. Montage op dakspanten met schijfkopschroeven TKS. Dakhaak kan horizontaal en verticaal via schroefkoppelingen traploos worden ingesteld, passende sleutel Torx 40. Hoogte-instelling in de omgeving van de daklat van 40-54 mm, verstelmogelijkheid zijkant tot 76 mm, hoogte-verstelling van het draagprofiel tot 18 mm.
-
- Technische gegevens
-

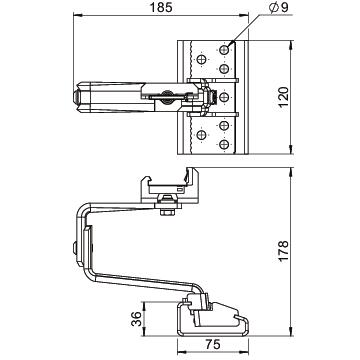

Afmetingen
Breedte 120 mm Breedte bevestigingsplaat 75 mm CO2-voetafdruk (GWP) van wieg tot poort 6,9457 kg CO2e / 1 Stuk Dakdoordringing noodzakelijk ja Dimensie 140x197x144 Geschikt voor bevestiging zonnepanelen-dak-/gevelbevestiging Bevestiging op een schuin dak Geschikt voor dakmateriaal Dakpan Hellinghoek min. 90 ° Hoogte bevestigingsplaat 36 mm Kleur roestvrij staal Lengte bevestigingsplaat 120 mm Materiaal Roestvast staal 1.4301 Materiaaldikte 6 mm Met montageplaat ja Oppervlak blank, nabehandeld Oriëntatie horizontaal/verticaal Verankering Bouten Verstelbaar ja - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

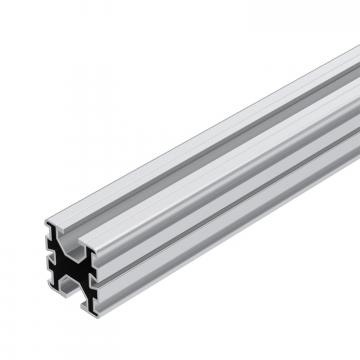

Draagprofiel voor PV-module montage
TP 45 2350 ALU 5900405 4 Stuks
Draagprofiel voor PV-module montage
TP 45 4700 ALU 5900410 4 Stuks

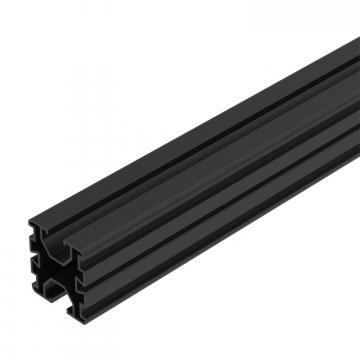

Draagprofiel voor PV-module montage
TP 45 4700 ALU S 5900412 4 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

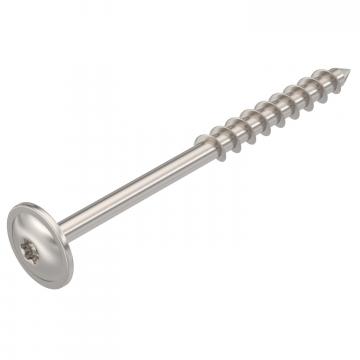

Schijfkopschroef voor dakhaak
TKS 8x100 A2 5901800 100 Stuks

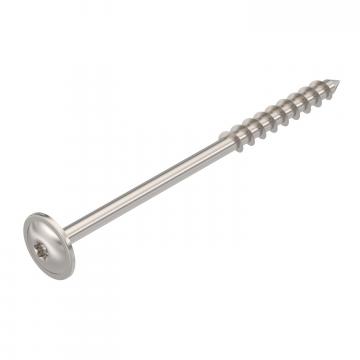

Schijfkopschroef voor dakhaak
TKS 8x120 A2 5901802 100 Stuks

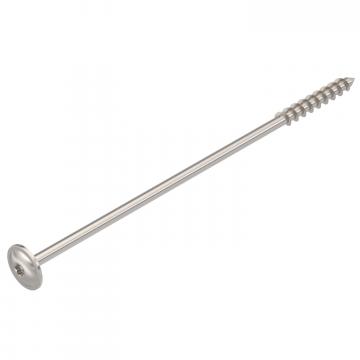

Schijfkopschroef voor dakhaak
TKS 8x200 A2 5901804 50 Stuks - Downloads
-
Specificatieblad DHU A2 / 5901410 , 0.17MB , pdfMontagehandleiding PV mounting systems for pitched roofs , 4.03MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
