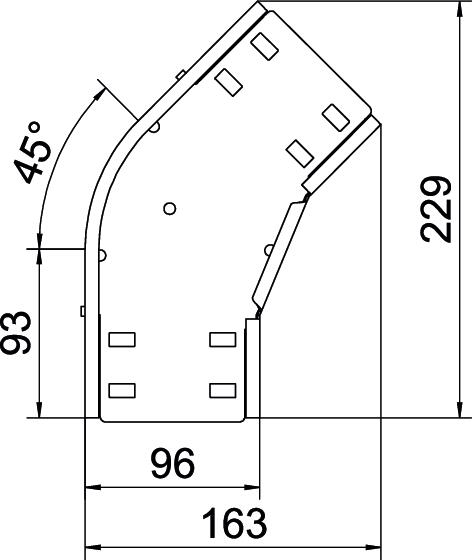

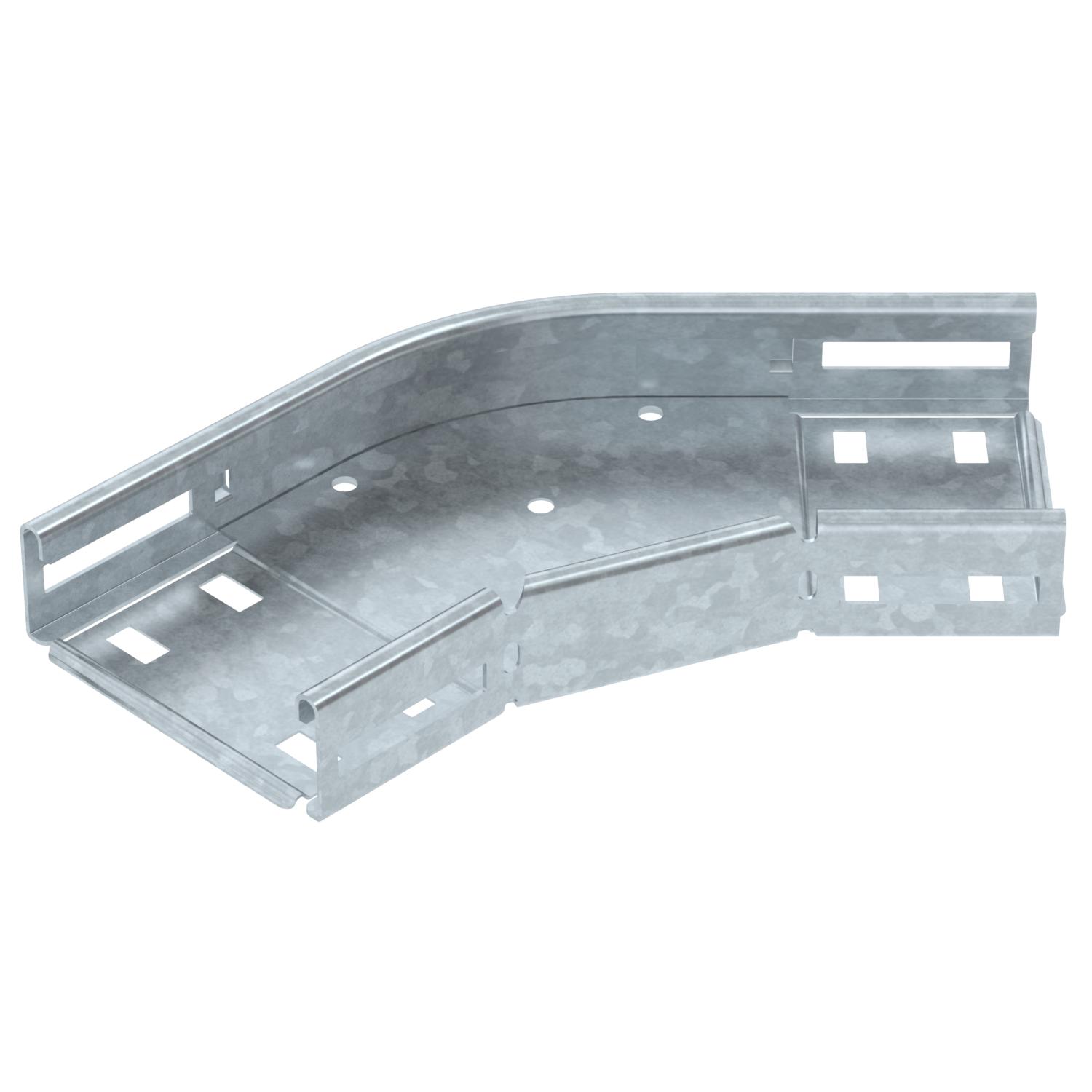

45°-bocht 35 FT
Art.nr. 6036010 | EAN 4012197345730
- Productbeschrijving
-
Productbeschrijving45°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 35 mm Schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen en buiten. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 45° Breedte 100 mm CO2-voetafdruk (GWP) van wieg tot poort 1,2162 kg CO2e / 1 Stuk Dimensie 35x100 Functiebehoud nee Geadviseerd aantal schroeven 6 St. Hoogte 35 mm Kleur zink Maat B 100 mm Materiaal Staal Materiaaldikte bodemplaat 0,8 mm Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 1,25 mm Plaatdikte 0,8 mm Richtingsverandering Horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd Uitvoering Bocht star Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel bocht 45° DD
RBD 45 100 DD 6036450 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
