45°-bocht 85 FS

Art.nr. 6036206 | EAN 4012197345464

Art.nr. / Type
Terug naar overzicht
Productbeschrijving
Productbeschrijving

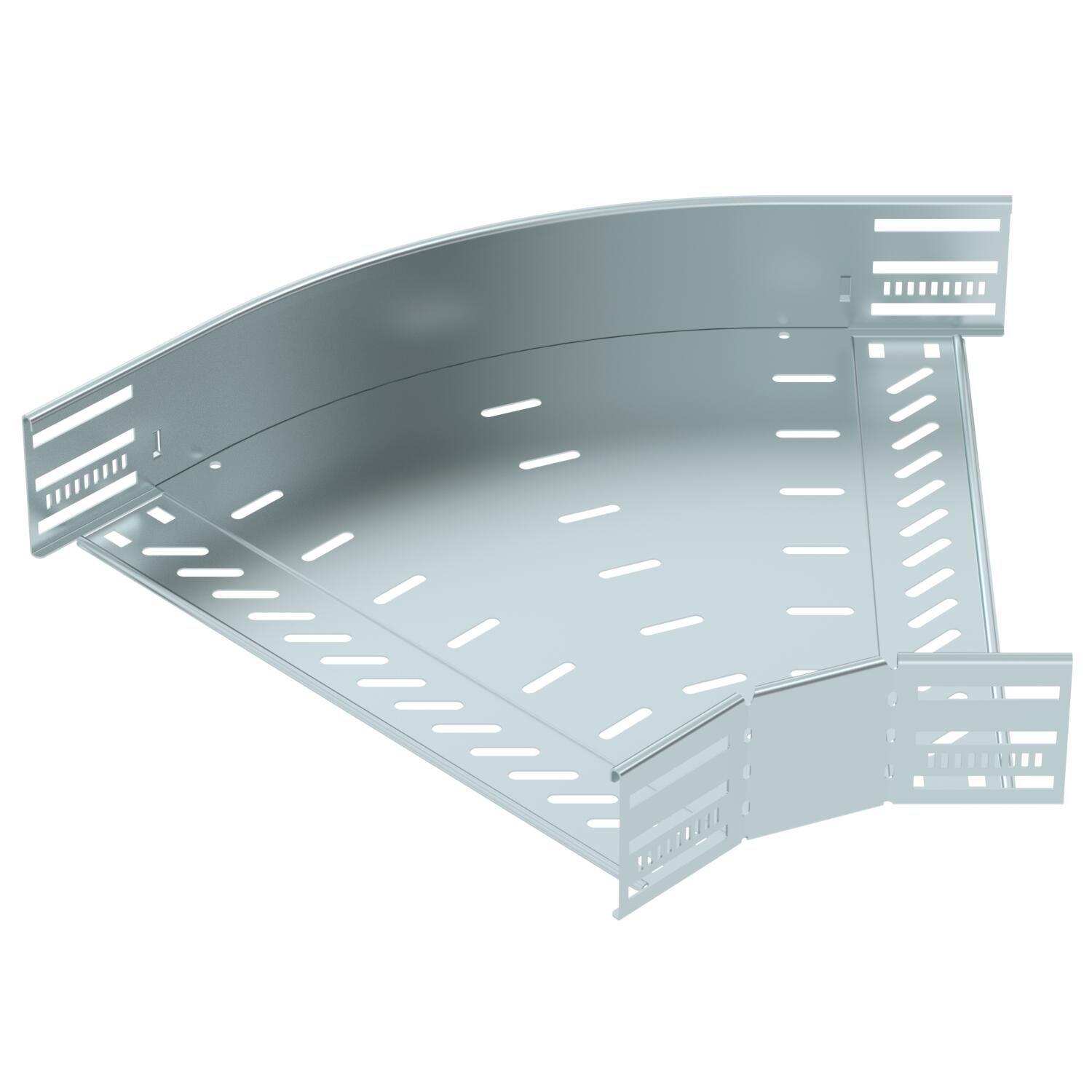

45°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 85 mm Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

Afbuiging (hoek) 45°
Breedte 400 mm
CO2-voetafdruk (GWP) van wieg tot poort 5,646 kg CO2e / 1 Stuk
Dimensie 85x400
Functiebehoud nee
Geadviseerd aantal schroeven 18 St.
Hoogte 85 mm
Kleur zink
Maat B 400 mm
Materiaal Staal
Materiaaldikte bodemplaat 1 mm
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Oppervlak bandverzinkt
Plaatdikte 1 mm
Plaatdikte 1,25 mm
Richtingsverandering Horizontaal
Roestvast staal, gebeitst nee
Temperatuurbereik max. 120 °C
Temperatuurbereik min. -20 °C
Type verbinder kabeldraagsysteem geschroefd/geklemd
Uitvoering Bocht star
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee
Zijperforatie ja
Alle typen

Alle typen

Type Breedte Materiaal Oppervlak Kleur Art.nr. Aantal kl. VKE
RB 45 840 FS 400 Staal bandverzinkt zink 6036206
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Deksel bocht 45° FS Deksel bocht 45° FS RBD 45 400 FS 6036408
1 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage gevormd onderdeel A2 Dubbele klem voor montage gevormd onderdeel A2 DOP A2 6035998
10 Stuks
