Let op: Dit artikel is een uitloopartikel.
U kunt het vervangende artikel hier vinden: 6036234 / 45°-bocht 85 FT

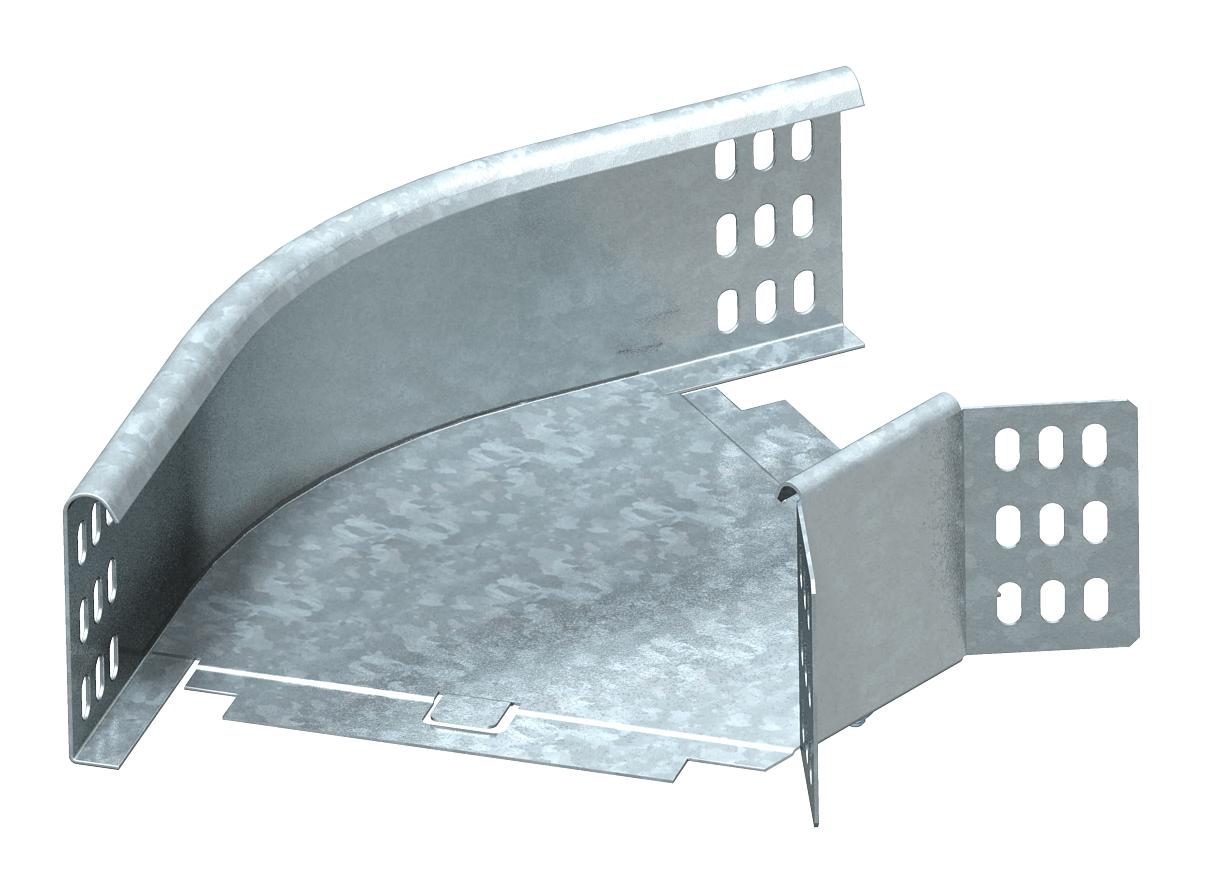

45°-bocht 85 FT
Art.nr. 7067313 | EAN 4012196991228
- Productbeschrijving
-
ProductbeschrijvingBocht 45°, horizontaal, voor alle types kabelgoten met een hoogte van 85 mm.
Het hulpstuk wordt in ongemonteerde toestand geleverd. De hoekverbinder WKV 85 is bestemd voor bochten van 90° en dient ter plaatse tot 45° te worden aangepast. Inclusief bijbehorende bevestigingsmateriaal.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 45° Breedte 12 in Breedte 300 mm Dimensie 85x300 Functiebehoud nee Hoogte 3 in Hoogte 85 mm Maat B 300 mm Maat R 50 mm Materiaal Staal Montagegat in bodem nee NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 1 mm Richtingsverandering Horizontaal Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie nee - Alle typen
