90°-bocht 110 A2
Art.nr. 6036864 | EAN 4012197344214
| Art.nr. / Type |
6036864 / RB 90 130 A2
|
|---|
- Productbeschrijving
-

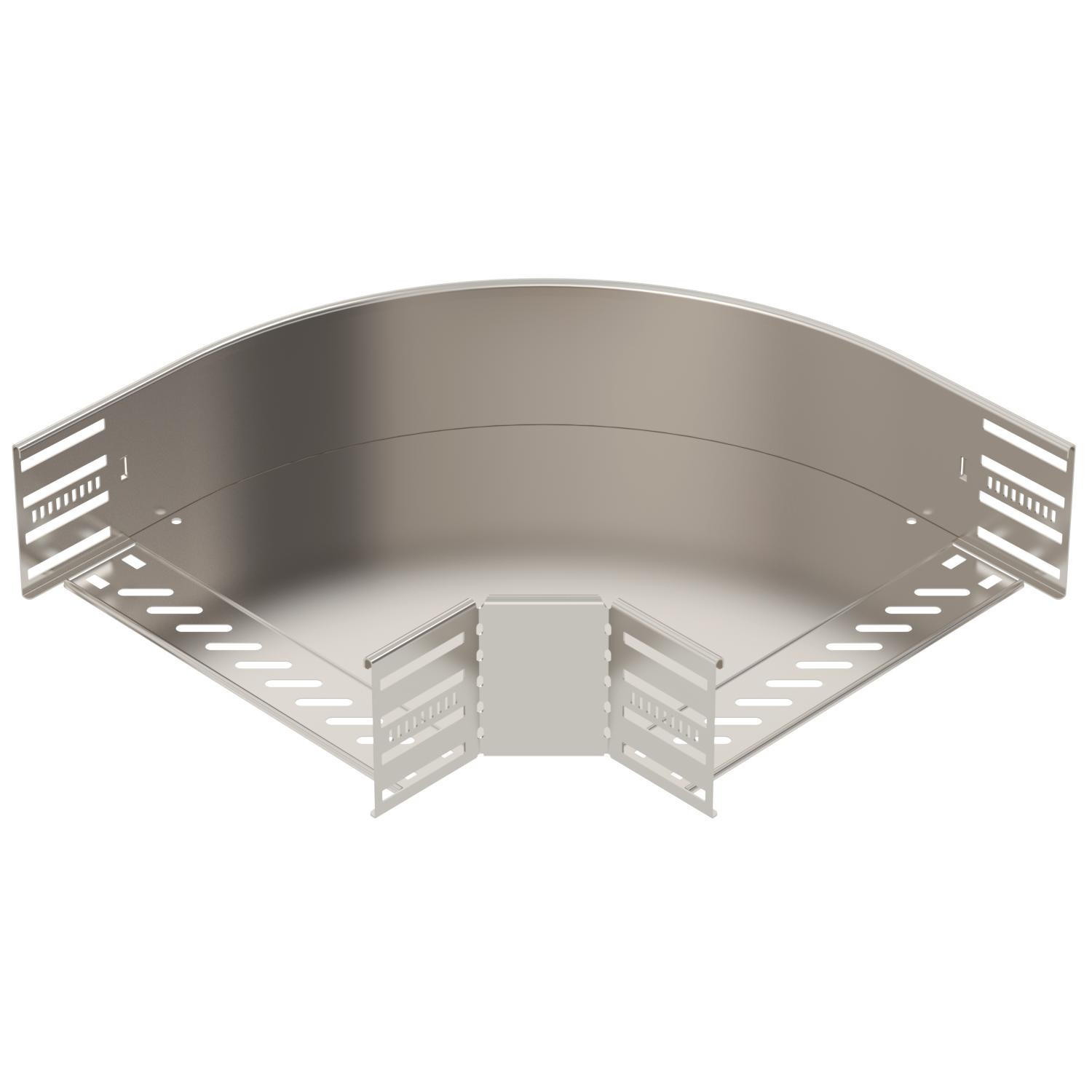

Productbeschrijving90°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 110 mm Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen en buiten. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

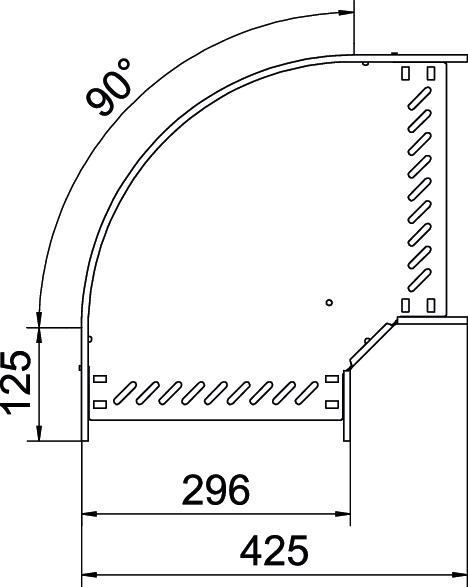

Afbuiging (hoek) 90° Breedte 300 mm CO2-voetafdruk (GWP) van wieg tot poort 16,3565 kg CO2e / 1 Stuk Dimensie 110x300 Functiebehoud nee Geadviseerd aantal schroeven 22 St. Hoogte 110 mm Kleur roestvrij staal Maat B 300 mm Maat R 50 mm Materiaal Roestvast staal 1.4301 Materiaaldikte bodemplaat 0,8 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak blank, nabehandeld Plaatdikte 0,8 mm Plaatdikte 1,25 mm Richtingsverandering Horizontaal Roestvast staal, gebeitst ja Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Bocht star Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel bocht 90° A2
RBD 90 300 A2 6036976 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer A2
FRSB 6x12 A2 6406138 100 Stuks - Downloads
-
Specificatieblad RB 90 130 A2 / 6036864 , 0.21MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring RB 90 130 A2 / 6036864 , 0.12MB , pdfUK Conformiteitsverklaring RB 90 130 A2 / 6036864 , 0.09MB , pdfREACH Conformiteitsverklaring RB 90 130 A2 / 6036864 , 0.12MB , pdfRoHS Conformiteitsverklaring RB 90 130 A2 / 6036864 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
