- Productbeschrijving
-

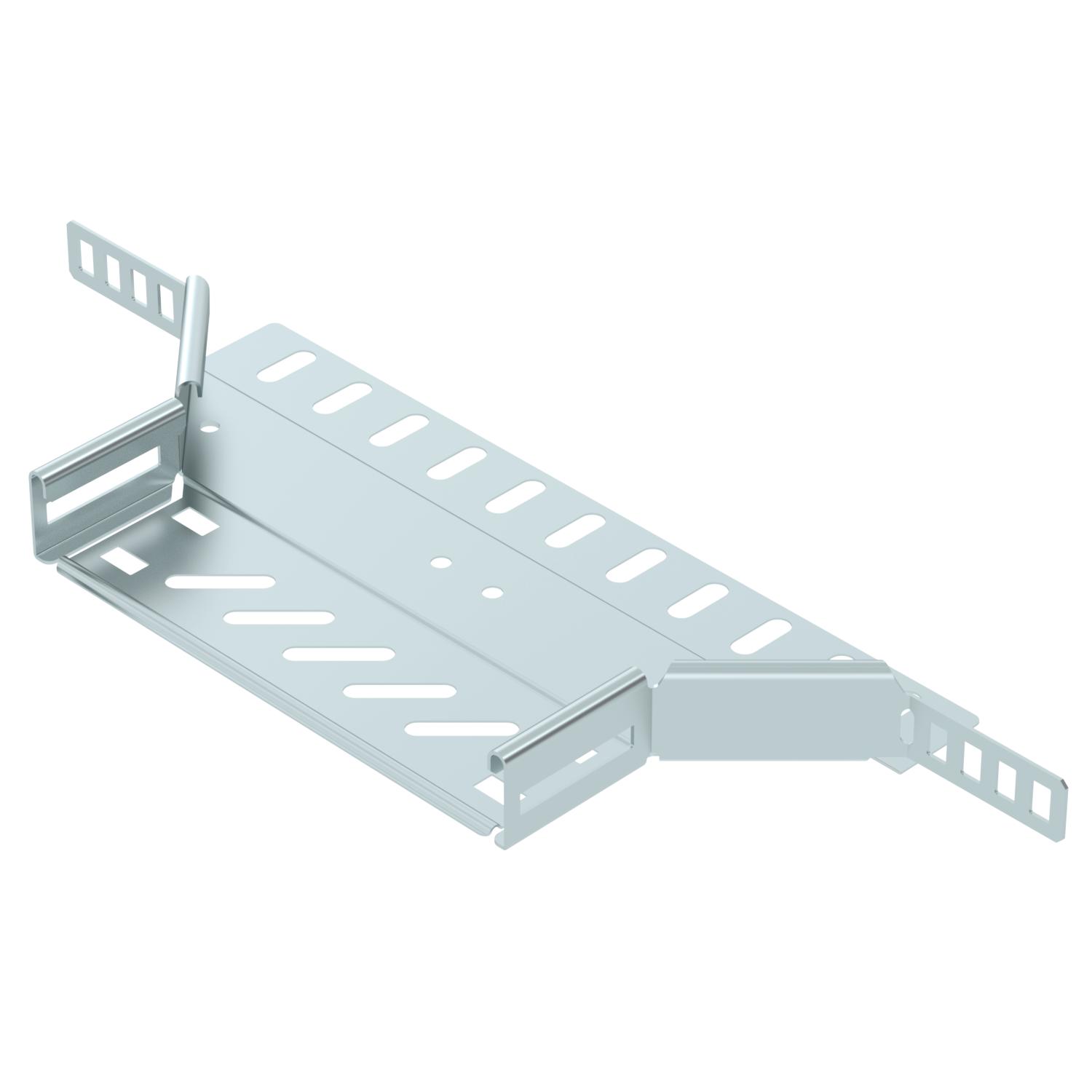

ProductbeschrijvingAanbouw-aftakstuk voor het maken van een horizontale aftakking of kruising, gevormd onderdeel voor klik- en schroefbare kabelgoten, zijhoogte 35 mm. Schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afgaande breedte 200 mm Breedte 200 mm CO2-voetafdruk (GWP) van wieg tot poort 1,1252 kg CO2e / 1 Stuk Dimensie 35x200 Functiebehoud nee Geadviseerd aantal schroeven 8 St. Hoogte 35 mm Kleur zink Maat B 200 mm Maat R 50 mm Materiaal Staal Materiaaldikte bodemplaat 0,8 mm NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 0,8 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
- Downloads
-
Specificatieblad RAA 320 FS / 6042103 , 0.16MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring RAA 320 FS / 6042103 , 0.12MB , pdfUK Conformiteitsverklaring RAA 320 FS / 6042103 , 0.09MB , pdfREACH Conformiteitsverklaring RAA 320 FS / 6042103 , 0.12MB , pdfRoHS Conformiteitsverklaring RAA 320 FS / 6042103 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
