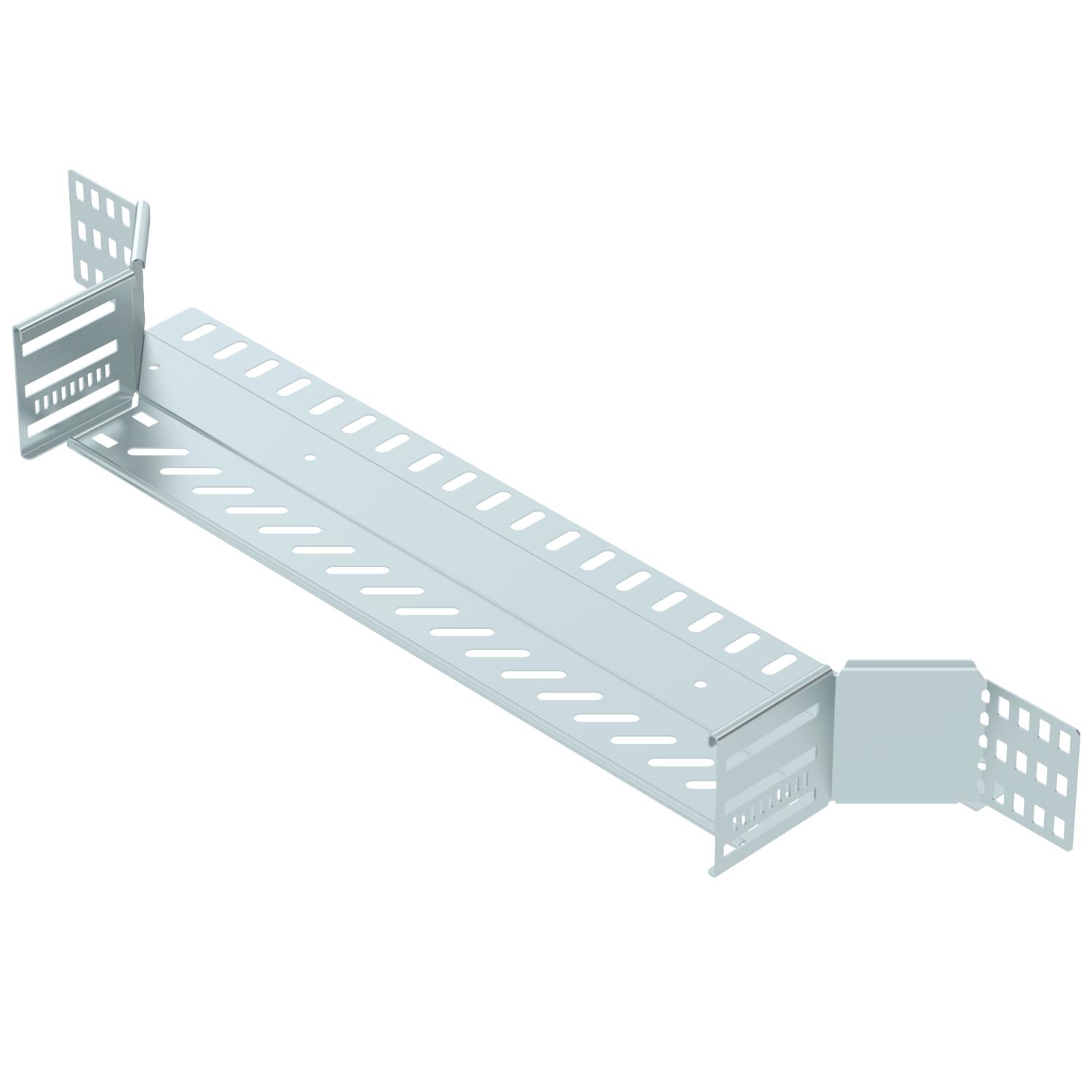

Aanbouw-aftakstuk 85 FS
Art.nr. 6042141 | EAN 4012197337490
| Art.nr. / Type |
6042141 / RAA 850 FS
|
|---|
- Productbeschrijving
-
ProductbeschrijvingAanbouw-aftakstuk voor het maken van een horizontale aftakking of kruising, gevormd onderdeel voor klik- en schroefbare kabelgoten, zijhoogte 85 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

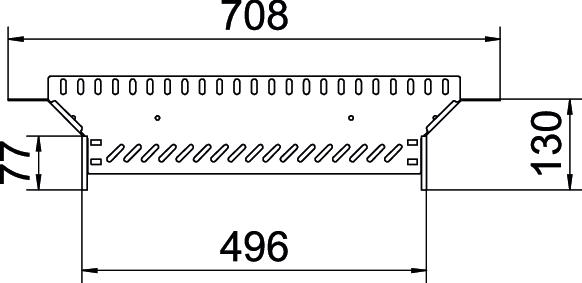

Afgaande breedte 500 mm Breedte 500 mm CO2-voetafdruk (GWP) van wieg tot poort 3,2504 kg CO2e / 1 Stuk Dimensie 85x500 Functiebehoud nee Geadviseerd aantal schroeven 20 St. Hoogte 85 mm Kleur zink Materiaal Staal Materiaaldikte bodemplaat 1 mm NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel aanbouw-aftakstuk FS
RAAD 500 FS 6042411 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage gevormd onderdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Specificatieblad RAA 850 FS / 6042141 , 0.16MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring RAA 850 FS / 6042141 , 0.12MB , pdfUK Conformiteitsverklaring RAA 850 FS / 6042141 , 0.09MB , pdfREACH Conformiteitsverklaring RAA 850 FS / 6042141 , 0.12MB , pdfRoHS Conformiteitsverklaring RAA 850 FS / 6042141 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
