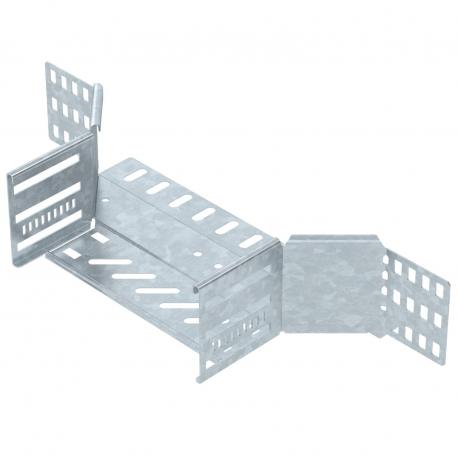

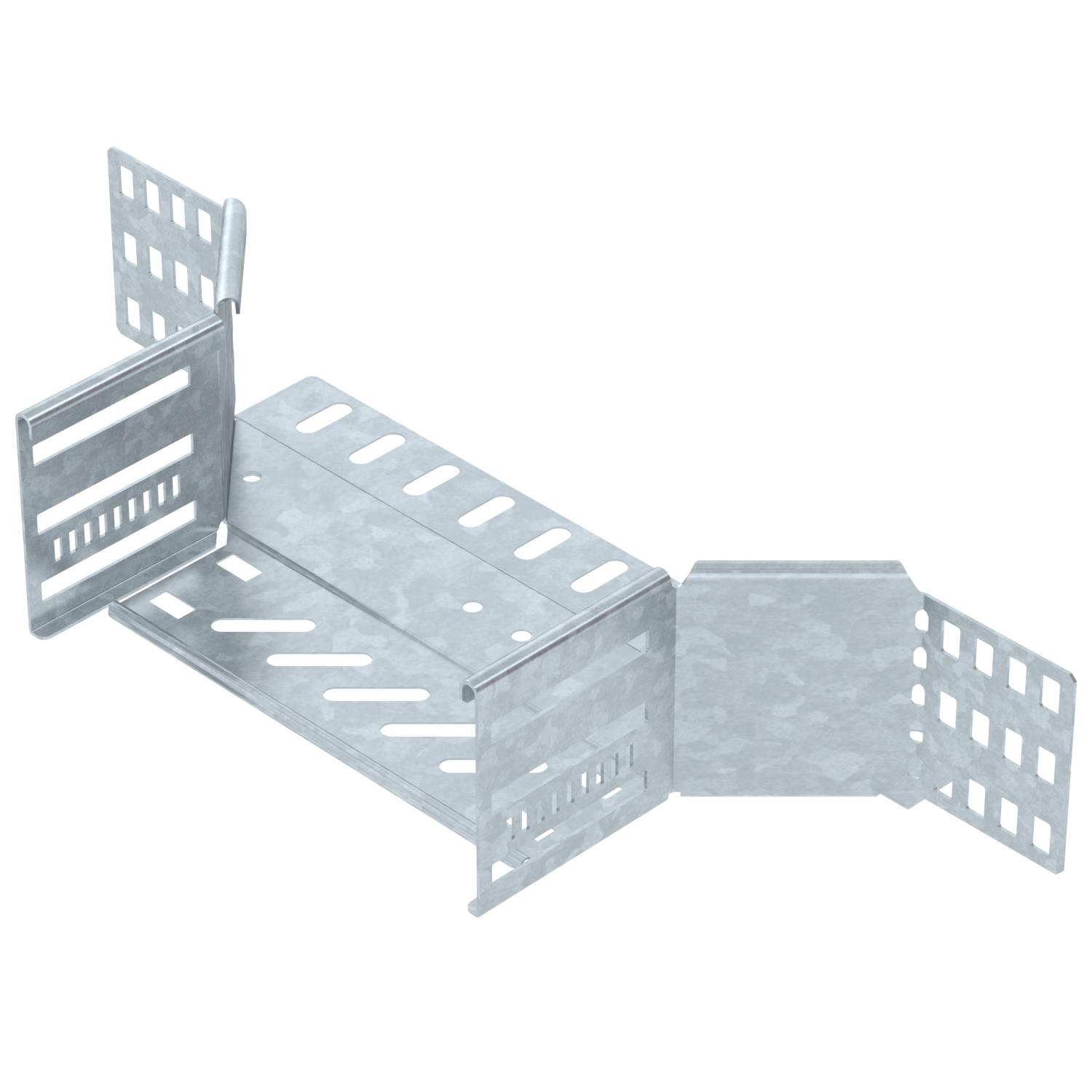

Aanbouw-aftakstuk 85 FT
Art.nr. 6042233 | EAN 4012197342609
- Productbeschrijving
-
ProductbeschrijvingAanbouw-aftakstuk voor het maken van een horizontale aftakking of kruising, gevormd onderdeel voor klik- en schroefbare kabelgoten, zijhoogte 85 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen en buiten. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

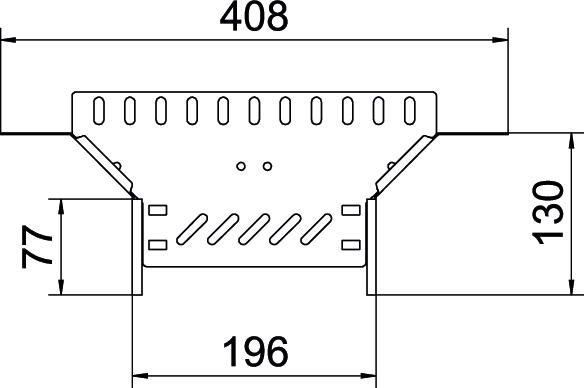

Afgaande breedte 200 mm Breedte 200 mm CO2-voetafdruk (GWP) van wieg tot poort 1,6562 kg CO2e / 1 Stuk Dimensie 85x200 Functiebehoud nee Geadviseerd aantal schroeven 16 St. Hoogte 85 mm Kleur zink Maat B 200 mm Materiaal Staal Materiaaldikte bodemplaat 0,8 mm NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 1,25 mm Plaatdikte 0,8 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel aanbouw-aftakstuk DD
RAAD 200 DD 6042435 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage gevormd onderdeel A2
DOP A2 6035998 10 Stuks
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad RAA 820 FT / 6042233 , 0.19MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring RAA 820 FT / 6042233 , 0.12MB , pdfUK Conformiteitsverklaring RAA 820 FT / 6042233 , 0.09MB , pdfREACH Conformiteitsverklaring RAA 820 FT / 6042233 , 0.12MB , pdfRoHS Conformiteitsverklaring RAA 820 FT / 6042233 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
