Apparatuurinbouwkanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70, asymmetrisch

Art.nr. 6277807 | EAN 4012195740612

Terug naar overzicht
Productbeschrijving
Productbeschrijving

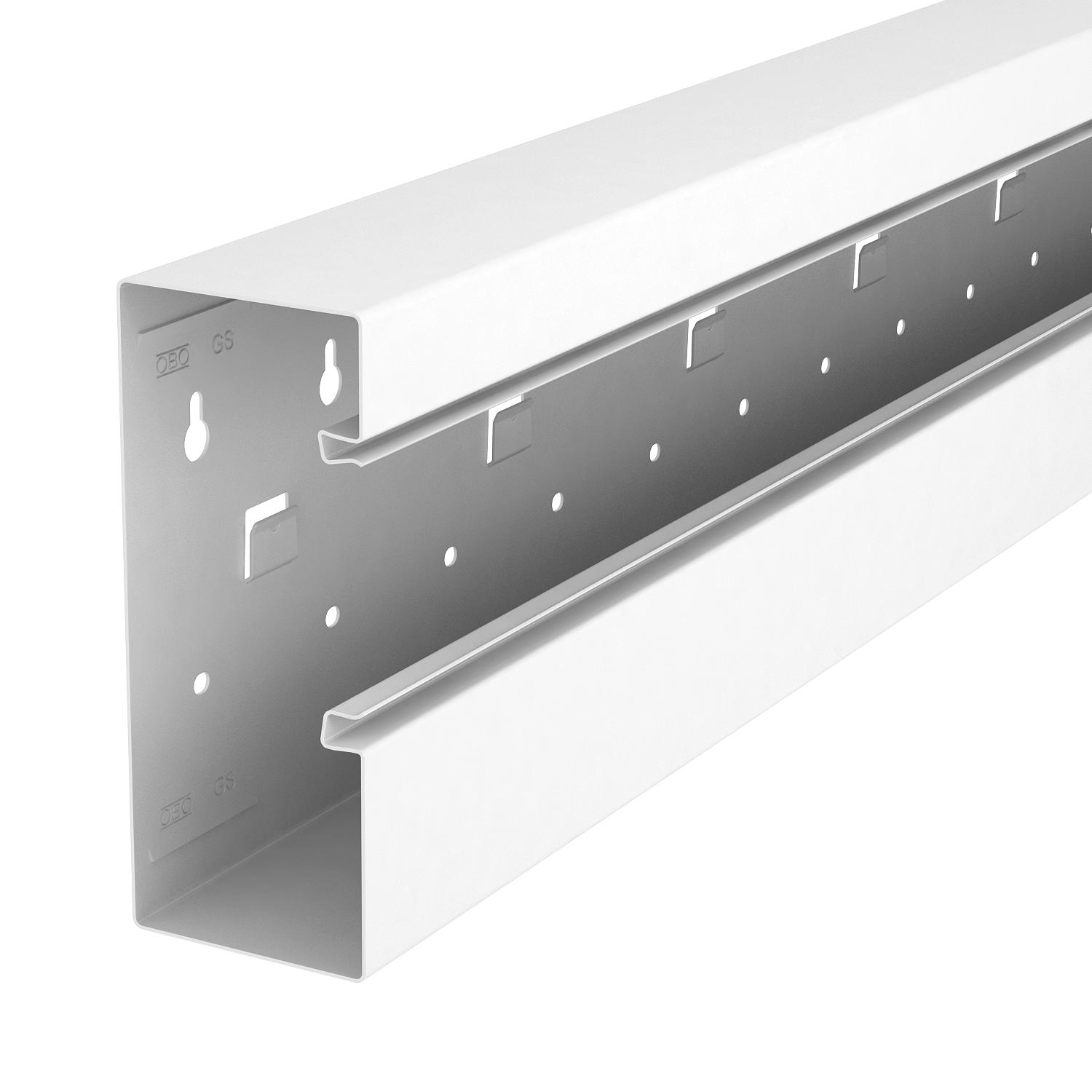

GS wandgoot voor montage op de wand of op bevestigingsconsoles. De GS wandgoot heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen de goot en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelf contact makende kanaalafdekking. De systeemopening is werkelijk 76,5 mm. Het deksel moet afzonderlijk worden besteld.

Kanalen en deksels met lengtes tot 3000 mm en andere RAL-kleuren kunnen op aanvraag worden geleverd. De zichtbare vlakken van de gelakte installatiekanalen zijn voorzien van beschermfolie.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP 30
Beschermingsgraad IK-code IK10
Bodemperforatie met deksel en bodemperforatie
Breedte 170 mm
CO2-voetafdruk (GWP) van wieg tot poort 8,2745 kg CO₂e / 1 Meter
Deksel meegeleverd nee
Dekselbreedte 76,5 mm

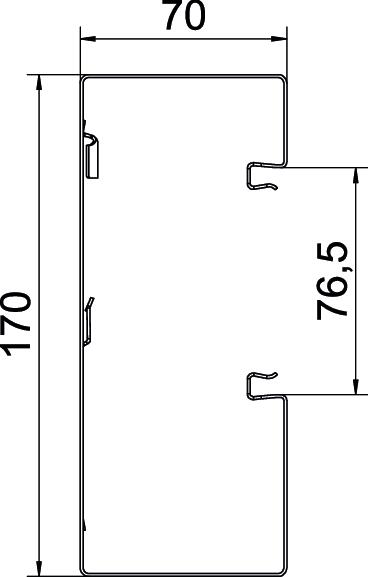

Dimensie 70x170x3000
Halogeenvrij ja
Hoogte 70 mm
Kabelklem nee
Kanaalverbinder nee
Kleur zuiver wit; RAL 9010
Lengte 3000 mm
Materiaal Staal
Model rechthoekig ja
Montagegat in bodem ja
Montagetype van deksels intern
Nuttige doorsnede 10010 mm²
Symmetrisch nee
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -25 °C
Uitvoering achterwand (binnenzijde) Met borglip
Alle typen

Alle typen

Type Lengte Art.nr. Aantal kl. VKE
GS-A70170RW 2000 mm 6277800
2 m
GS-A70170LGR 2000 mm 6277802
2 m
GS-A70170RW 3000 mm 6277807
3 m
