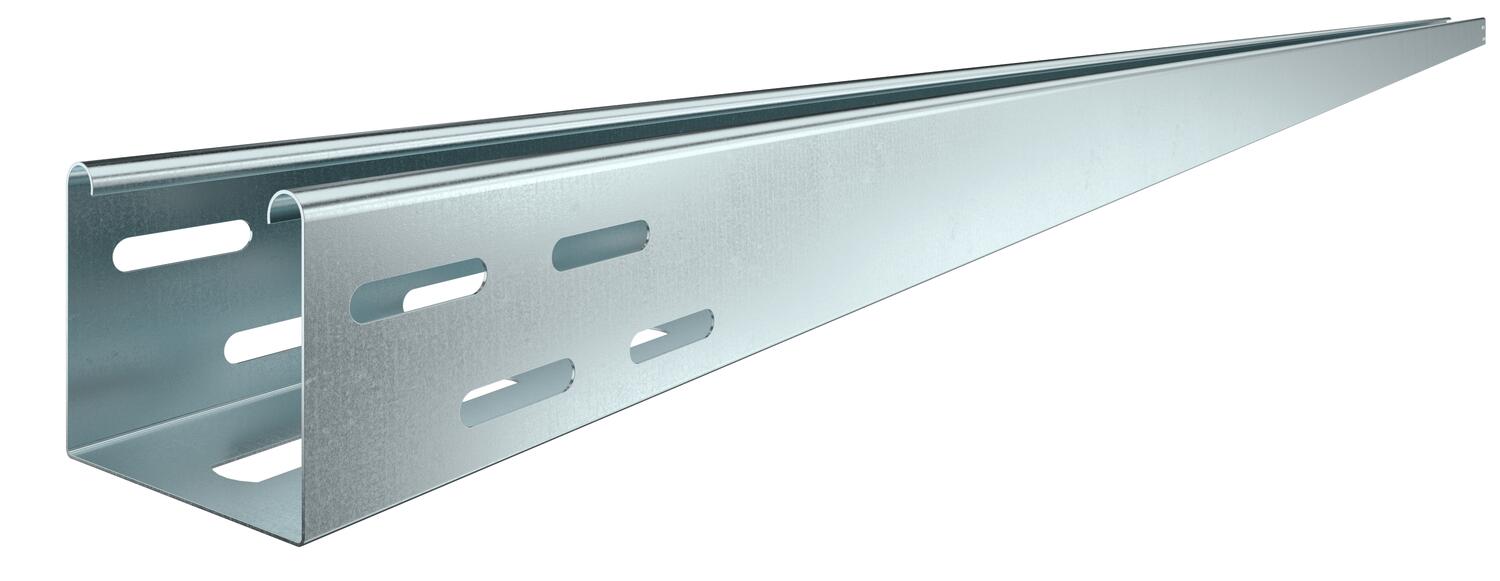

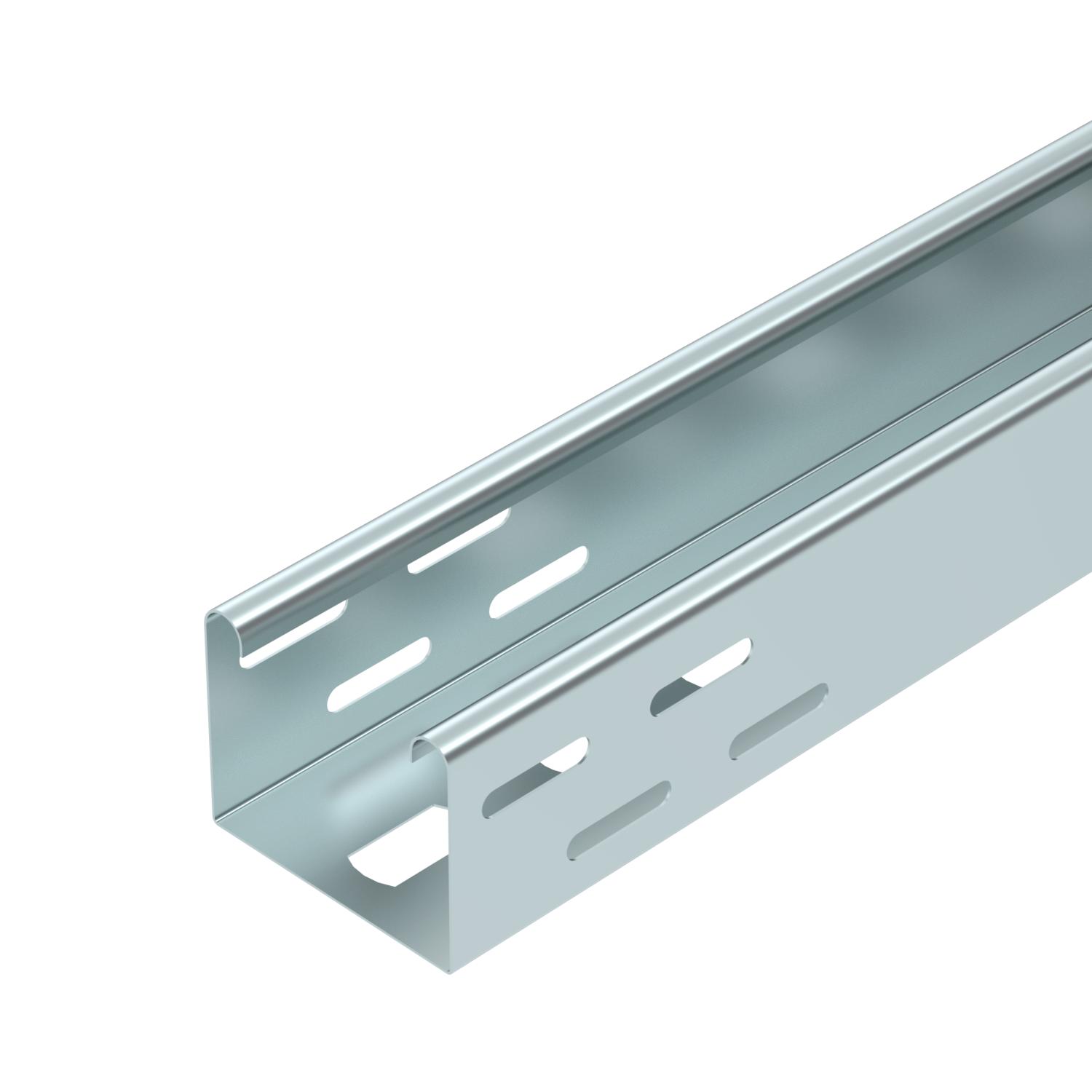

Armatuurkabelgoot FS 3000 | 75 | 0,75 | | Staal | bandverzinkt

Armatuurkabelgoot FS

Art.nr. 6055810 | EAN 4012196943876

Art.nr. / Type

Lengte

Breedte	75 mm

Plaatdikte	0,75 mm

Materiaal	Staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

Armatuurkabelgoot met geperforeerde bodem ter bevestiging van verlichting en voor de doorvoer van leidingen.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Bij de witte uitvoering betreft het een coating op het zichtbare oppervlak.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	75 mm
CO2-voetafdruk (GWP) van wieg tot poort	2,7973 kg CO2e / 1 Meter

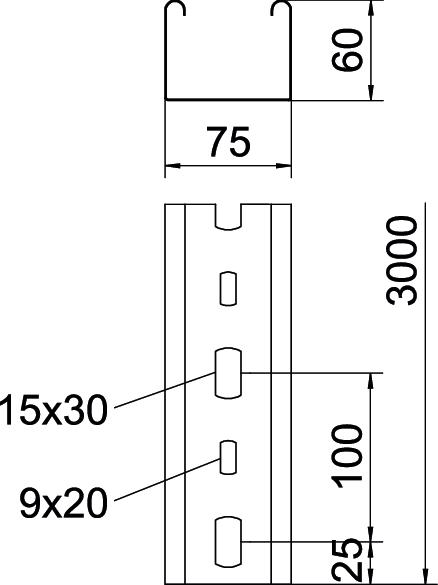

Dimensie	60x75x3000
Hoogte	60 mm
Kleur	zink
Lengte	3000 mm
Materiaal	Staal
Montagegat in bodem	ja
Nuttige doorsnede	42 cm²

Oppervlak	bandverzinkt
Plaatdikte	0,75 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	0,8 kN/m
Steunafstand 2,0 m	0,55 kN/m
Steunafstand 2,5 m	0,35 kN/m
Steunafstand 3,0 m	0,25 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Zijperforatie	ja

Technische gegevens

Belastingsdiagram armatuurkabelgoot type LTR

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LTR 3000 FS	3000 mm	75 mm	0,75 mm	Staal	bandverzinkt	6055810	m	3 m
LTR 6000 FS	6000 mm	75 mm	0,75 mm	Staal	bandverzinkt	6055812	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FS	DRL 075 FS	6052029	m	3 m
Koppelplaatset FS	RV 607 FS	6068150	Stuks	10 Stuks

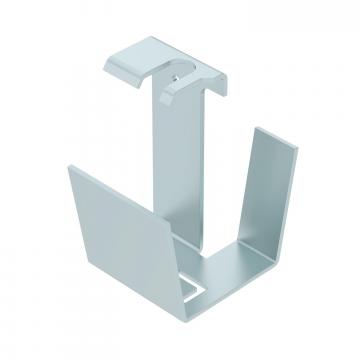

Centrale ondersteuning armatuurkabelgoot FS	MAH LTR FS	6358810	Stuks	25 Stuks
