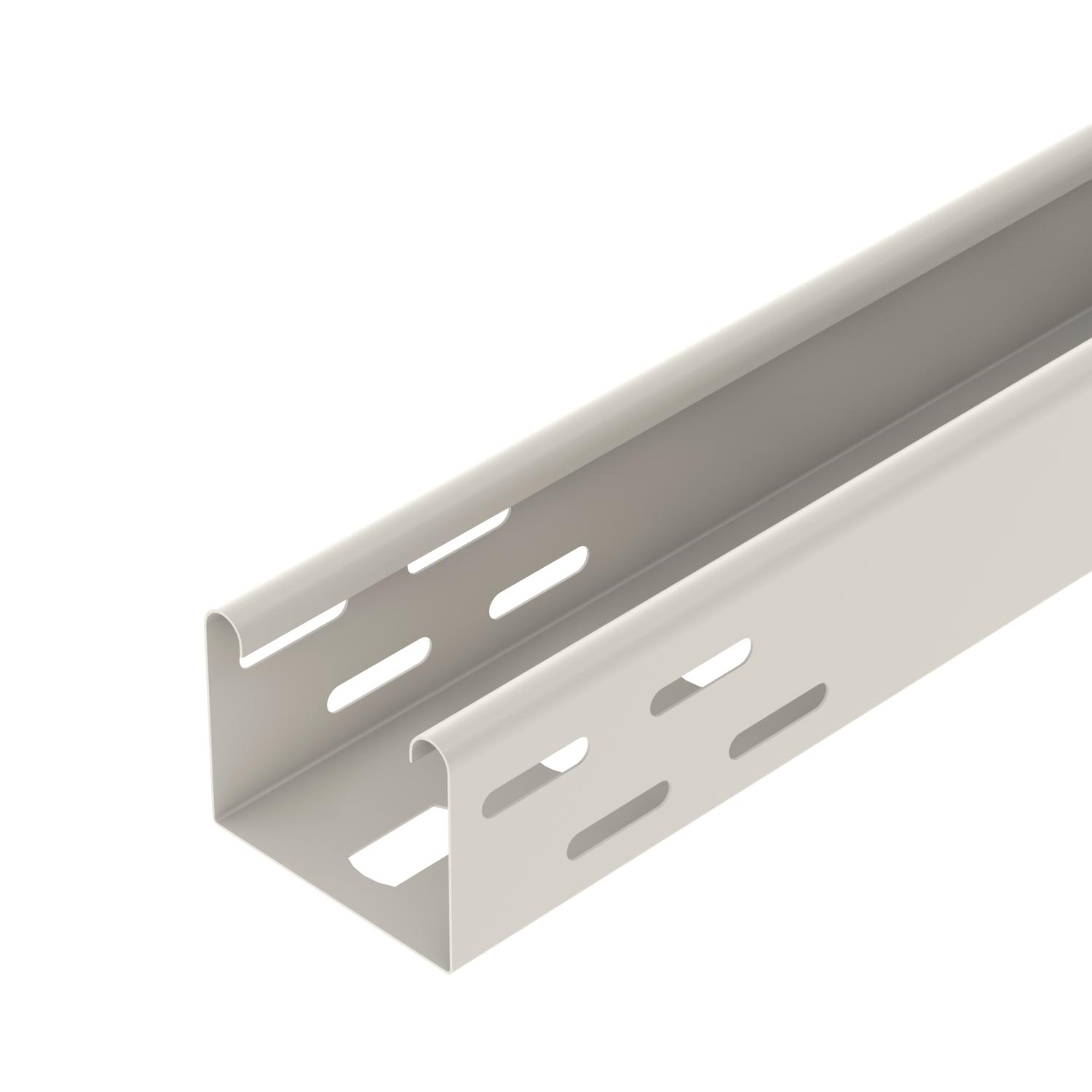

Armatuurkabelgoot FSK, zuiver wit
Art.nr. 6055821 | EAN 4012196557790
- Productbeschrijving
-
ProductbeschrijvingArmatuurkabelgoot met geperforeerde bodem ter bevestiging van verlichting en voor de doorvoer van leidingen.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Het oppervlak van de armatuurkabelgoot is bandverzinkt en bovendien zuiver wit (RAL 9010) gepoedercoat.
-
- Technische gegevens
-
Technische gegevens

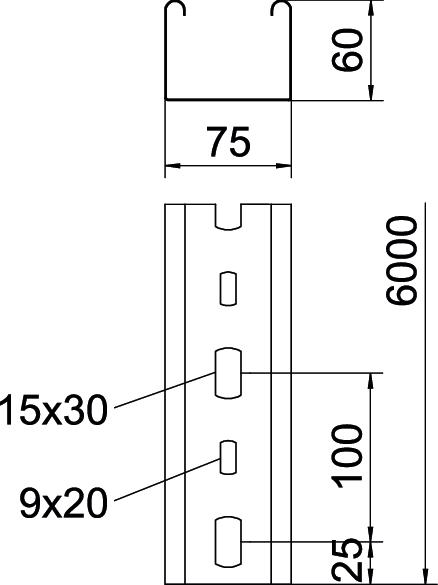

Belastingstesttype conform IEC 61537 Type II Breedte 75 mm CO2-voetafdruk (GWP) van wieg tot poort 2,8026 kg CO2e / 1 Meter Dimensie 60x75x6000 Hoogte 60 mm Kleur zuiver wit; RAL 9010 Lengte 6000 mm Materiaal Staal Montagegat in bodem ja Nuttige doorsnede 42 cm² Oppervlak PES50 - polyester / epoxy Plaatdikte 0,75 mm Roestvast staal, gebeitst nee Steunafstand 1,5 m 0,8 kN/m Steunafstand 2,0 m 0,55 kN/m Steunafstand 2,5 m 0,35 kN/m Steunafstand 3,0 m 0,25 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Zijperforatie ja Technische gegevens

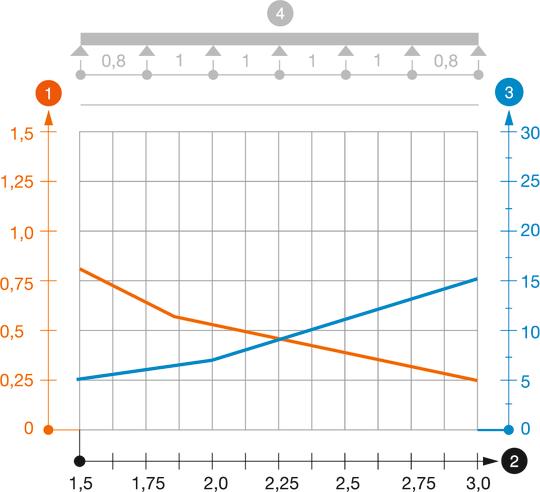

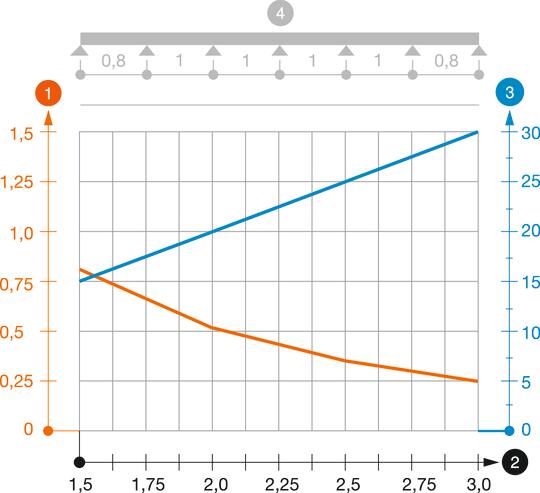

Belastingsdiagram armatuurkabelgoot type LTR
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
