Let op: Dit artikel is een uitloopartikel. U kunt het vervangende artikel hier vinden: 1187632 / Beugelklem F-voet 1-voudig, kunststof drukwand, FT

Beugelklem, 1-voudige kunststof drukwand, FT

Art.nr. 1169408 | EAN 4012195070931

Terug naar overzicht
Productbeschrijving
Productbeschrijving
Geschikt voor platte, hoek- en U-ijzers met een materiaaldikte van 4-12 mm.
Klem en schroef van vuurverzinkt staal.
Drukwand van polypropyleen, halogeenvrij, lichtgrijs RAL 7035.
Uitvoering met aanlasbare moer en/of tegenmoer voor de toepassing onder zware omstandigheden of voor trillingsvastheid op aanvraag!
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Platstaal
  • U-staal

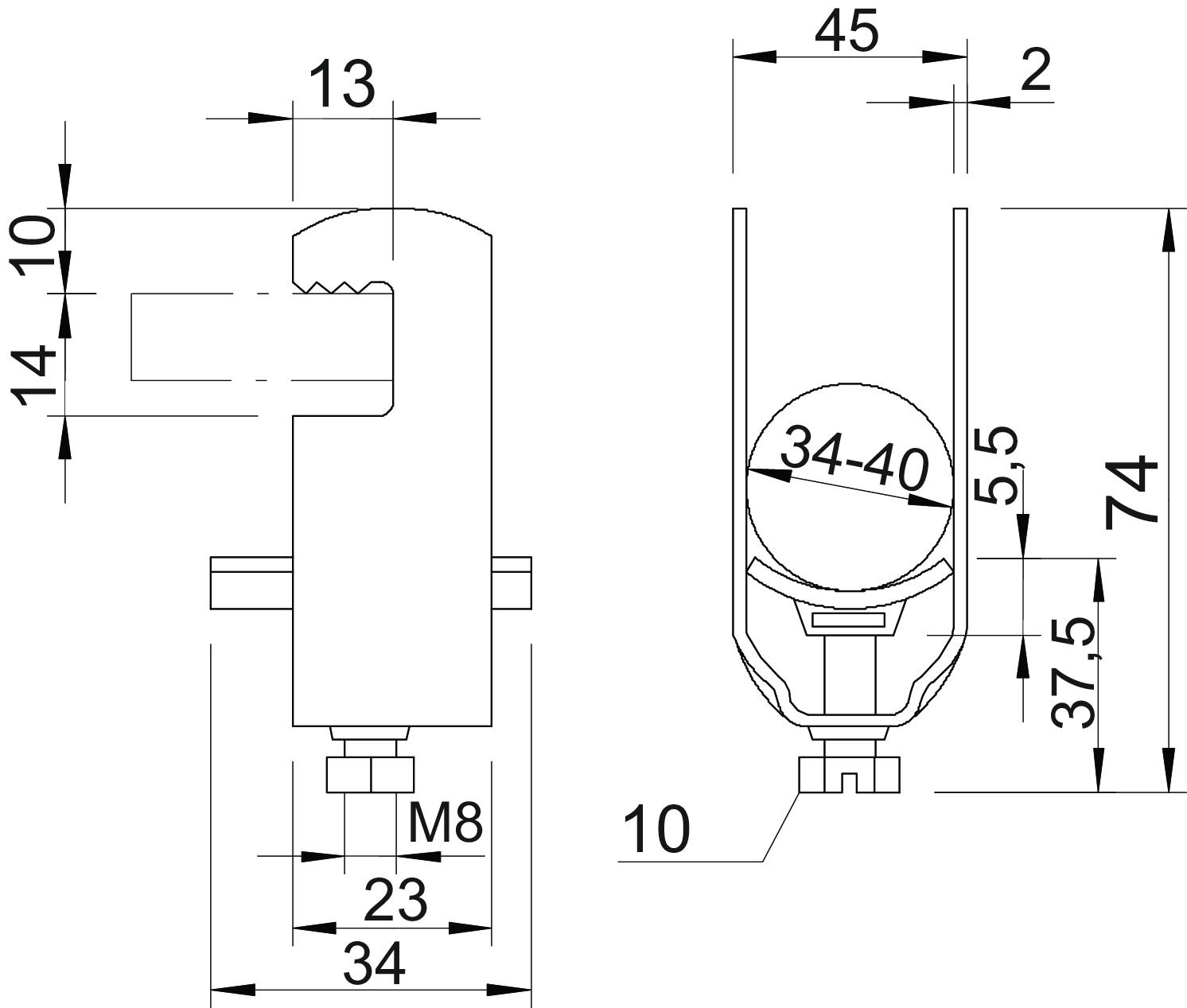

Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 74 mm
Afmeting e 13 mm
Afmeting G (mm) M8
CO2-voetafdruk (GWP) van wieg tot poort 0,1535 kg CO₂e / 1 Stuk
Dimensie 34-40mm
Extra materiaal Staal
Extra oppervlak vuurverzinkt
Halogeenvrij ja
Maat A 23 mm
Maat B 45 mm
Maat C 34 mm
Maat L 37,5 mm
Maat t 2 mm
Maat x 5,5 mm
Materiaal Staal
Materiaal van de bak Kunststof
Materiaalkwaliteit van de bak Polypropyleen
max. Aandraaimoment 5 Nm
met kunststof tegenwand ja
met metalen bak nee
met tegenwand nee
Montagetype Vlak profiel
Oppervlak thermisch verzinkt
Slagvast nee
Spanbereik D max. 40 mm
Spanbereik D min. 34 mm
voor 1 kabel H 74 mm
voor 1 kabel L 37,5
voor 2 kabels H 116 mm
voor 2 kabels L 44,5 mm
voor 3 kabels H 159 mm
voor 3 kabels L 56,5 mm
voor buisdiameter max. 40 mm
voor buisdiameter min. 40 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
2056F 12 FT 8 mm 12 mm 3 Nm 1169122
100 Stuks
2056F 16 FT 12 mm 16 mm 3 Nm 1169165
100 Stuks
2056F 22 FT 16 mm 22 mm 3 Nm 1169211
100 Stuks
2056F 28 FT 22 mm 28 mm 3 Nm 1169289
100 Stuks
2056F 34 FT 28 mm 34 mm 5 Nm 1169343
100 Stuks
2056F 40 FT 34 mm 40 mm 5 Nm 1169408
100 Stuks
2056F 64 FT 58 mm 64 mm 5 Nm 1169645
50 Stuks
