Beugelklem 2056 F-voet 2-voudig, kunststof tegenwand, FT 22 | 28 | 3

Beugelklem 2056 F-voet 2-voudig, kunststof tegenwand, FT

Art.nr. 1187621 | EAN 4012196854219

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

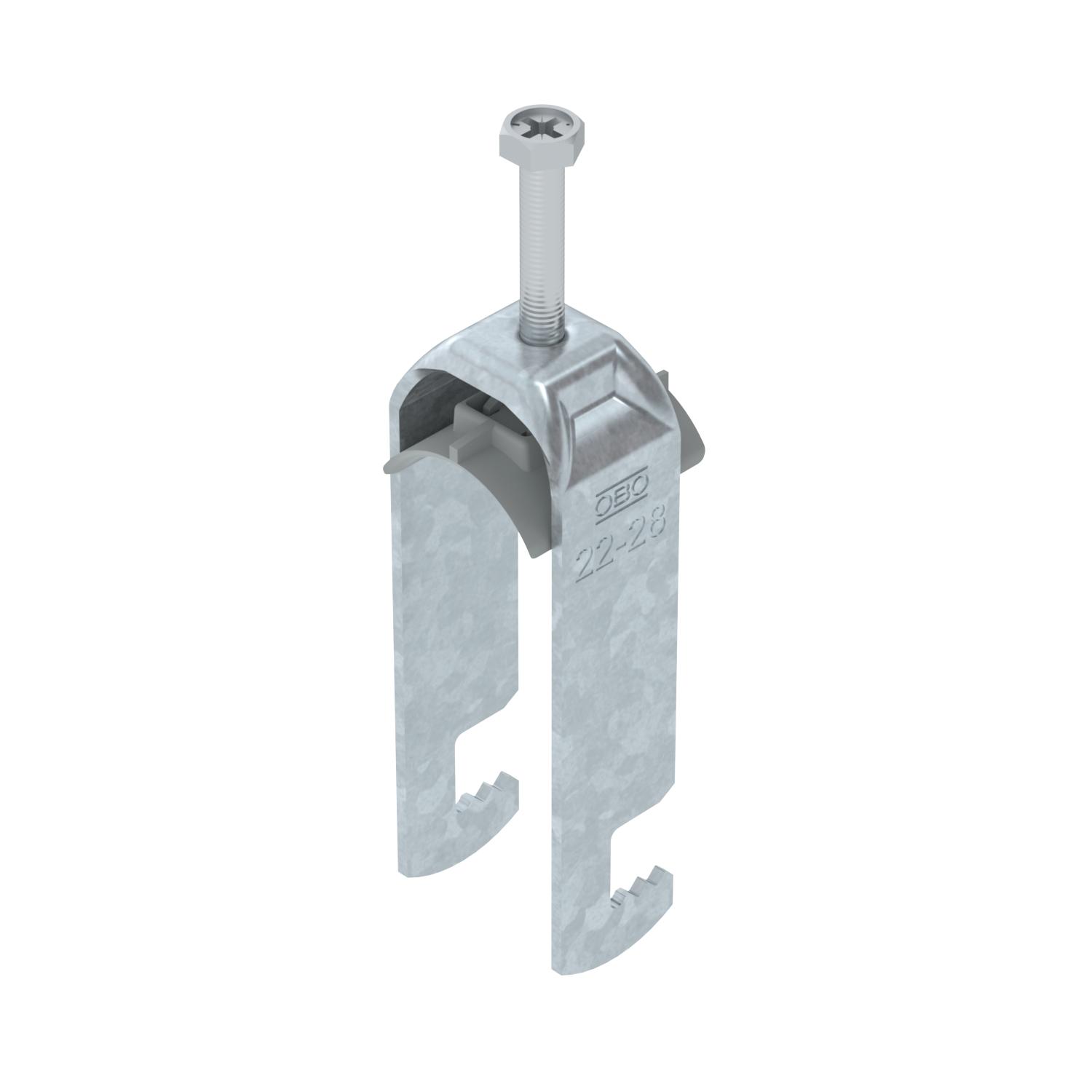

Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 2 afzonderlijke kabel aan vlakijzer. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	2
Afm. H	97 mm
Afmeting G (mm)	M6
Breedte	33 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,2429 kg CO₂e / 1 Stuk
Dimensie	22-28mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	97 mm
Lengte	22,5 mm
Lengte buitenmaat	34 mm

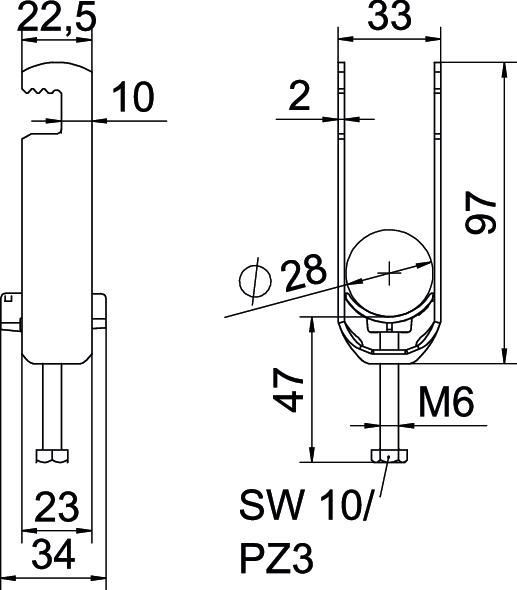

Maat A	22,5 mm
Maat B	33 mm
Maat C	34 mm
Maat L	47 mm

Maat t	2 mm
Materiaal	Staal
Materiaal van de bak	Kunststof
Materiaalkwaliteit van de bak	Polypropyleen
max. Aandraaimoment	3 Nm
met kunststof tegenwand	ja
met tegenwand	nee
Montagetype	Vlak profiel
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	28 mm
Spanbereik D min.	22 mm
voor buisdiameter max.	28 mm
voor buisdiameter min.	22 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-F2-K-12 FT	8 mm	12 mm	3 Nm	1187603	Stuks	50 Stuks
BS-F2-K-16 FT	12 mm	16 mm	3 Nm	1187609	Stuks	50 Stuks
BS-F2-K-22 FT	16 mm	22 mm	3 Nm	1187615	Stuks	50 Stuks
BS-F2-K-28 FT	22 mm	28 mm	3 Nm	1187621	Stuks	50 Stuks
BS-F2-K-34 FT	28 mm	34 mm	3 Nm	1187627	Stuks	50 Stuks
BS-F2-K-40 FT	34 mm	40 mm	3 Nm	1187633	Stuks	50 Stuks
BS-F2-K-46 FT	40 mm	46 mm	5 Nm	1187639	Stuks	50 Stuks
BS-F2-K-52 FT	46 mm	52 mm	5 Nm	1187645	Stuks	50 Stuks
