Beugelklem 2056 H-voet, 1-voudig metalen drukstuk, A4 46 | 52 | 5

Beugelklem 2056 H-voet, 1-voudig metalen drukstuk, A4

Art.nr. 1188541 | EAN 4012197416133

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

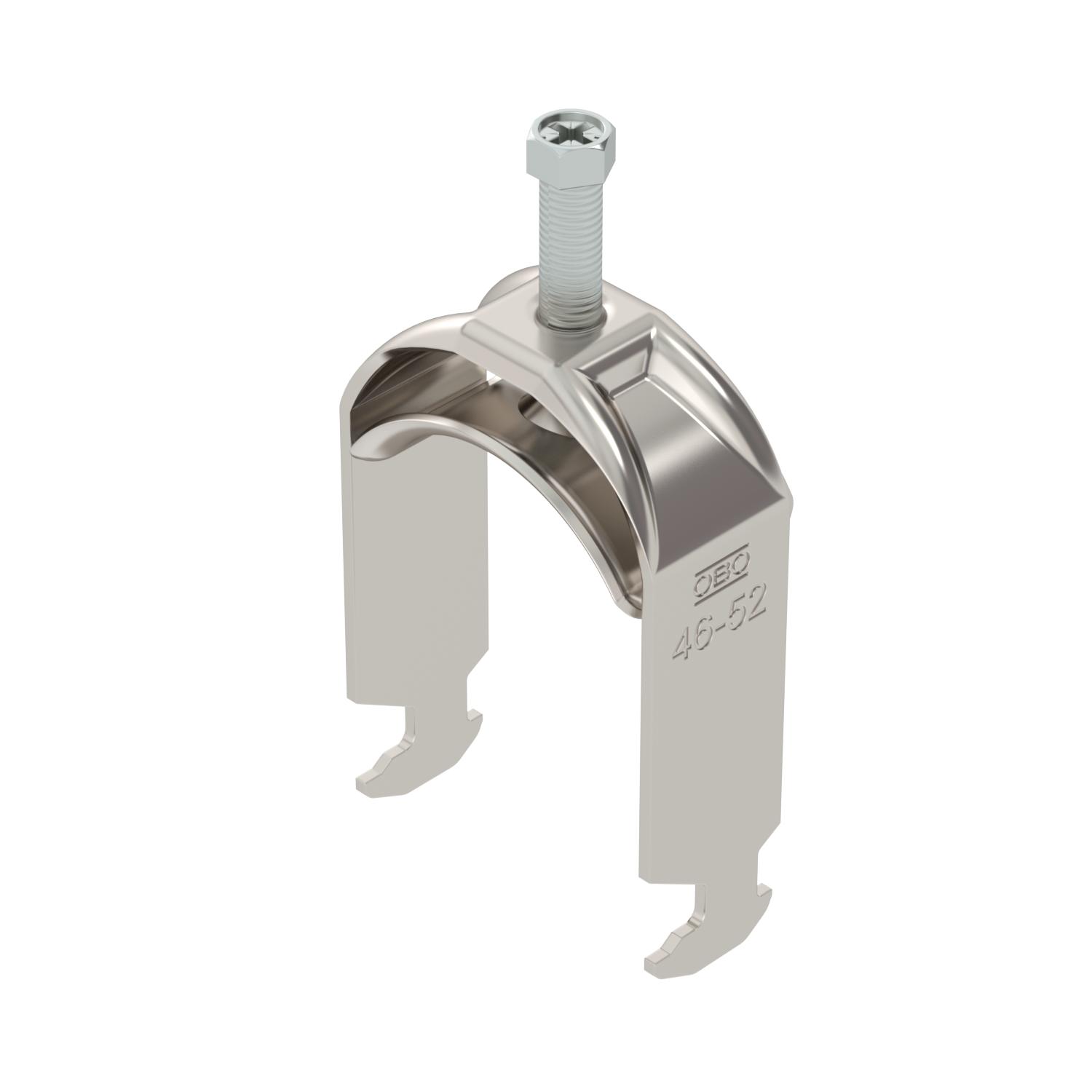

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	89 mm
Afmeting G (mm)	M8
Breedte	57 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,7635 kg CO₂e / 1 Stuk
Dimensie	46-52mm
Extra materiaal	roestvast staal
Extra oppervlak	onbehandeld
Functiebehoud	ja
Halogeenvrij	ja
Hoogte	89 mm
Lengte	25 mm
Lengte buitenmaat	33 mm

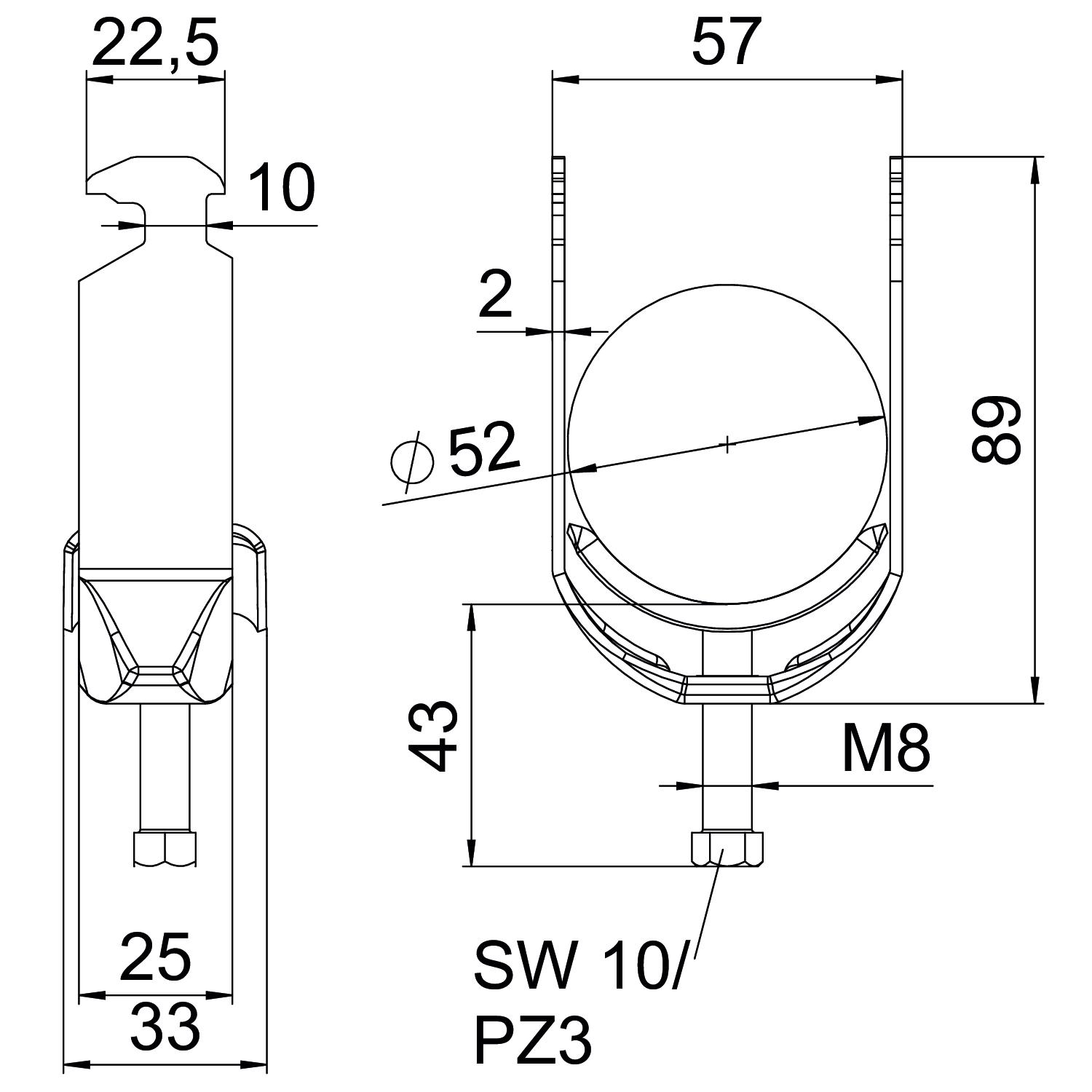

Maat A	25 mm
Maat B	57 mm
Maat C	33 mm

Maat L	43 mm
Maat t	2 mm
Materiaal	Roestvast staal 1.4571
max. Aandraaimoment	5 Nm
met metalen bak	ja
Montagetype	Profielrail
Oppervlak	blank, nabehandeld
Plaatdikte	2 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	52 mm
Spanbereik D min.	46 mm
voor buisdiameter max.	52 mm
voor buisdiameter min.	46 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Stuks	100 Stuks
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Stuks	100 Stuks
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Stuks	100 Stuks
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Stuks	100 Stuks
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Stuks	100 Stuks
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Stuks	100 Stuks
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Stuks	100 Stuks
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Stuks	100 Stuks
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Stuks	100 Stuks
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Stuks	100 Stuks
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Stuks	50 Stuks
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Stuks	25 Stuks
