Beugelklem 2056 H-voet 1-voudig, metalen drukwand, FT 70 | 76 | 5

Beugelklem 2056 H-voet 1-voudig, metalen drukwand, FT

Art.nr. 1186076 | EAN 4012196848805

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

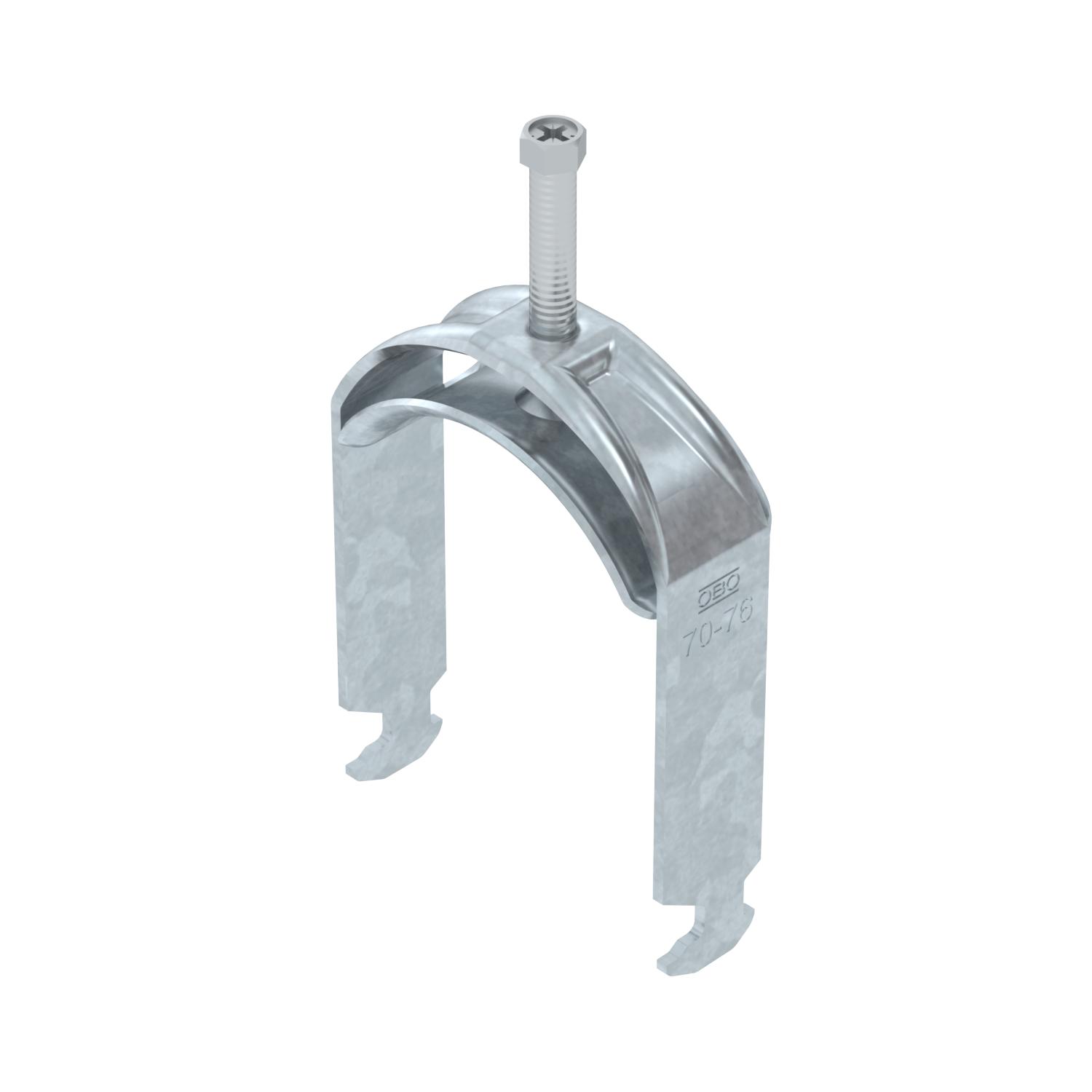

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	115 mm
Afmeting G (mm)	M8
Breedte	82 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,4403 kg CO₂e / 1 Stuk
Dimensie	70-76mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Functiebehoud	ja
Halogeenvrij	ja
Hoogte	115 mm
Lengte	25 mm
Lengte buitenmaat	37 mm

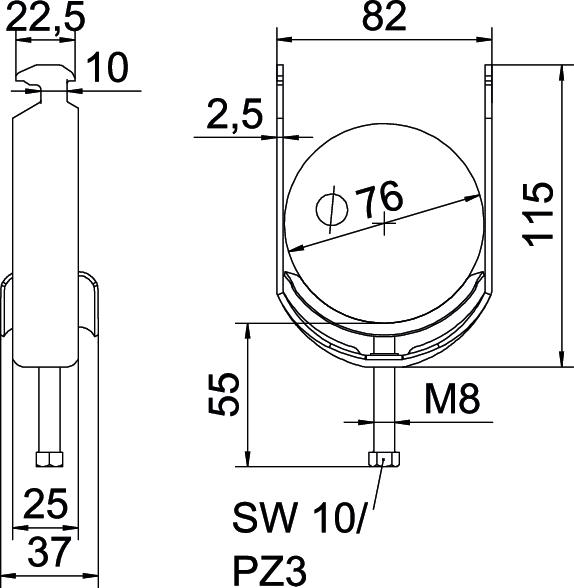

Maat A	25 mm
Maat B	82 mm
Maat C	37 mm
Maat L	55 mm
Maat t	2,5 mm

Materiaal	Staal
Materiaal van de bak	staal
max. Aandraaimoment	5 Nm
met kunststof tegenwand	nee
met metalen bak	ja
met tegenwand	nee
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	76 mm
Spanbereik D min.	70 mm
voor buisdiameter max.	76 mm
voor buisdiameter min.	70 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Stuks	100 Stuks
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Stuks	100 Stuks
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Stuks	100 Stuks
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Stuks	100 Stuks
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Stuks	100 Stuks
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Stuks	100 Stuks
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Stuks	100 Stuks
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Stuks	100 Stuks
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Stuks	100 Stuks
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Stuks	100 Stuks
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Stuks	50 Stuks
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Stuks	25 Stuks
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Stuks	25 Stuks
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Stuks	25 Stuks
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Stuks	25 Stuks
