Beugelklem 2056 H-voet 3-voudig, kunststof drukwand, FT

Art.nr. 1186204 | EAN 4012196846955

Terug naar overzicht
Productbeschrijving
Productbeschrijving
Beugelklem met hamerkopvoet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 3
Afm. H 68 mm
Afmeting G (mm) M6
Breedte 17 mm
CO2-voetafdruk (GWP) van wieg tot poort 0,1109 kg CO₂e / 1 Stuk
Dimensie 08-12mm
Extra materiaal Staal
Extra oppervlak vuurverzinkt
Halogeenvrij ja
Hoogte 68 mm
Lengte 22,5 mm
Lengte buitenmaat 34 mm

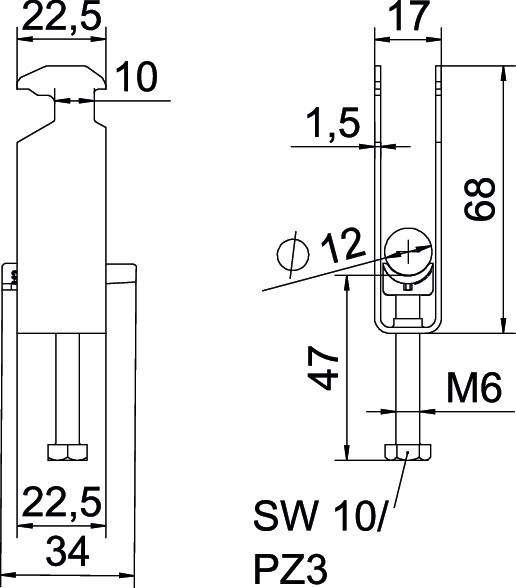

Maat A 22,5 mm
Maat B 17 mm
Maat C 34 mm
Maat L 47 mm
Maat t 1,5 mm
Materiaal Staal
Materiaal van de bak Kunststof
Materiaalkwaliteit van de bak Polypropyleen
max. Aandraaimoment 3 Nm
met kunststof tegenwand ja
met tegenwand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 12 mm
Spanbereik D min. 8 mm
voor buisdiameter max. 12 mm
voor buisdiameter min. 8 mm
voorrail met sleufbreedte (met interval) max. 17 mm
voorrail met sleufbreedte (met interval) mm 16 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-H3-K-12 FT 8 mm 12 mm 3 Nm 1186204
50 Stuks
BS-H3-K-16 FT 12 mm 16 mm 3 Nm 1186211
50 Stuks
BS-H3-K-22 FT 16 mm 22 mm 3 Nm 1186218
50 Stuks
BS-H3-K-28 FT 22 mm 28 mm 3 Nm 1186224
50 Stuks
BS-H3-K-34 FT 28 mm 34 mm 3 Nm 1186231
50 Stuks
BS-H3-K-40 FT 34 mm 40 mm 3 Nm 1186238
50 Stuks
BS-H3-K-46 FT 40 mm 46 mm 5 Nm 1186244
25 Stuks
