Beugelklem 2056 N-voet 1-voudig, metalen drukwand, A2

Art.nr. 1188371 | EAN 4012197417628

Terug naar overzicht
Productbeschrijving
Productbeschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 11-12 mm
  • Beugelklem voor C-profielrail met sleufbreedte 11-12 mm
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 35 mm
Afmeting G (mm) M6
Breedte 17 mm
CO2-voetafdruk (GWP) van wieg tot poort 0,1959 kg CO₂e / 1 Stuk
Dimensie 8-12mm
Extra materiaal roestvast staal
Extra oppervlak onbehandeld
Halogeenvrij ja
Hoogte 35 mm
Lengte 22,5 mm
Lengte buitenmaat 28 mm

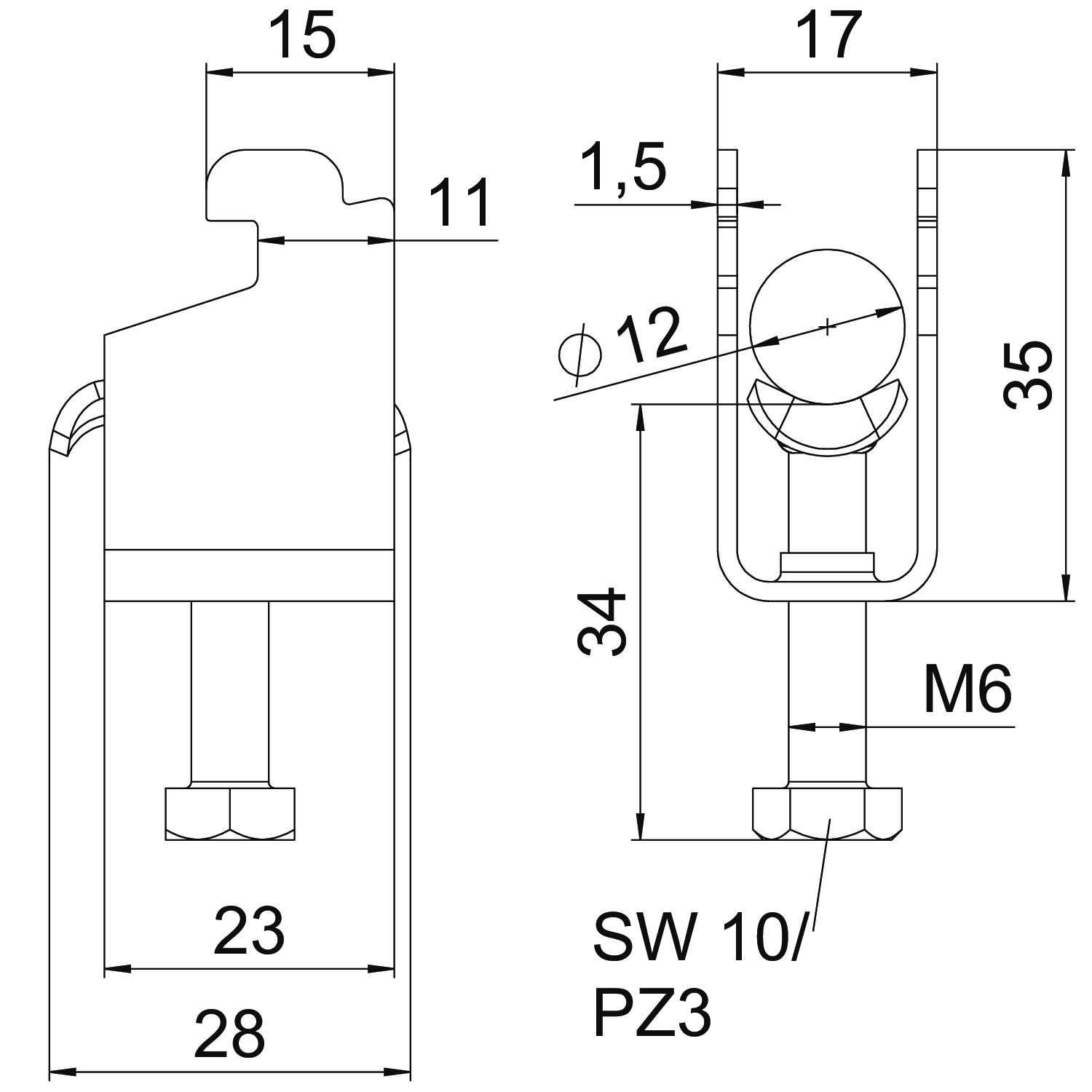

Maat A 22,5 mm
Maat B 17 mm
Maat C 28 mm
Maat L 34 mm
Maat t 1,5 mm
Materiaal Roestvast staal 1.4301
max. Aandraaimoment 3 Nm
met kunststof tegenwand nee
met metalen bak ja
Montagetype Profielrail
Oppervlak blank, nabehandeld
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 12 mm
Spanbereik D min. 8 mm
voor buisdiameter max. 12 mm
voor buisdiameter min. 8 mm
voorrail met sleufbreedte (met interval) max. 12 mm
voorrail met sleufbreedte (met interval) mm 11 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-N1-M-12 A2 8 mm 12 mm 3 Nm 1188371
100 Stuks
BS-N1-M-16 A2 12 mm 16 mm 3 Nm 1188374
100 Stuks
BS-N1-M-22 A2 16 mm 22 mm 3 Nm 1188377
100 Stuks
BS-N1-M-28 A2 22 mm 28 mm 3 Nm 1188380
100 Stuks
BS-N1-M-34 A2 28 mm 34 mm 3 Nm 1188383
100 Stuks
BS-N1-M-40 A2 34 mm 40 mm 3 Nm 1188386
100 Stuks
BS-N1-M-46 A2 40 mm 46 mm 5 Nm 1188389
100 Stuks
