Beugelklem 2056 N-voet 1-voudig, metalen drukwand, FT 58 | 64 | 5

Beugelklem 2056 N-voet 1-voudig, metalen drukwand, FT

Art.nr. 1187056 | EAN 4012196852635

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

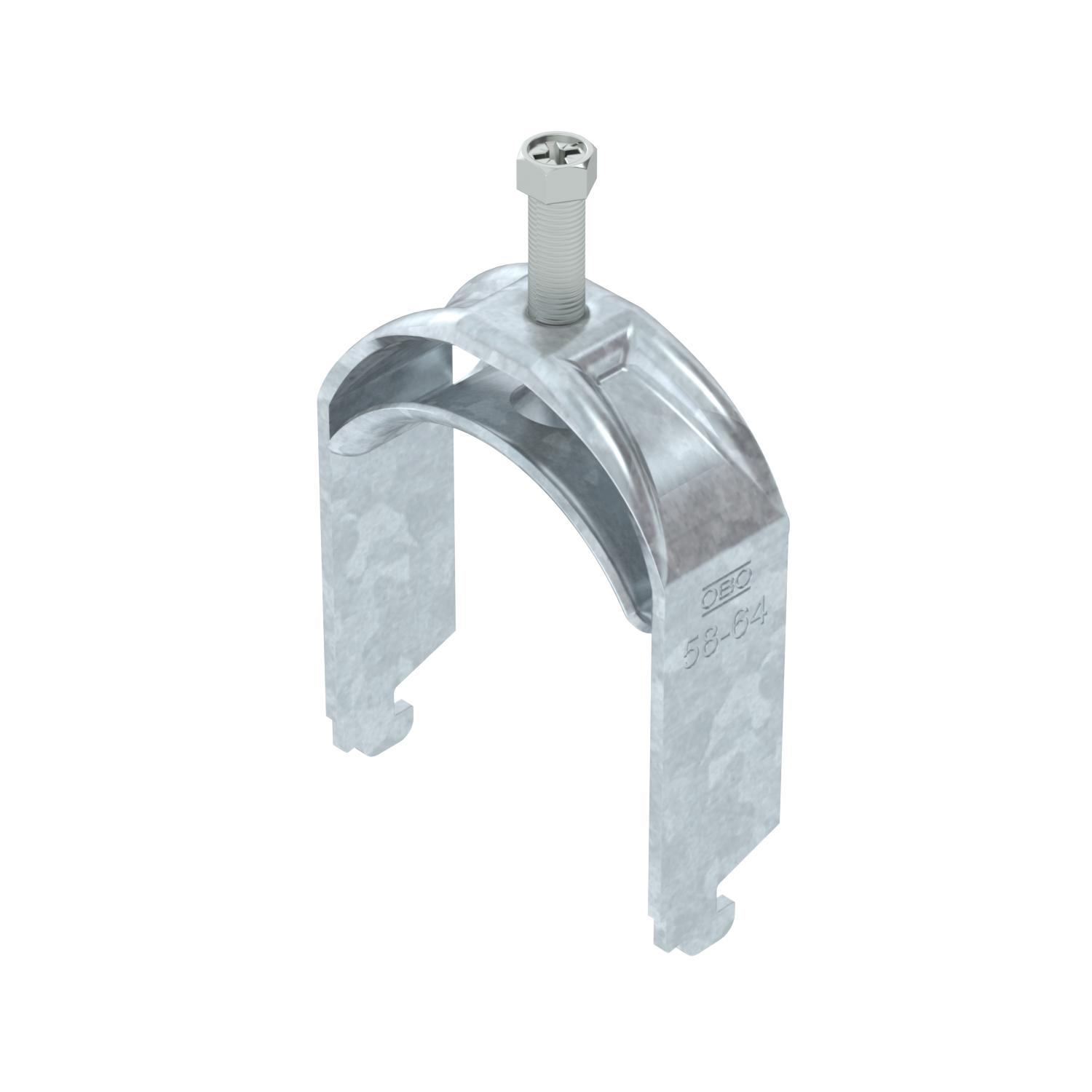

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	93 mm
Afmeting G (mm)	M8
Breedte	70 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,3427 kg CO₂e / 1 Stuk
Dimensie	58-64mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	93 mm
Lengte	25 mm
Lengte buitenmaat	33 mm

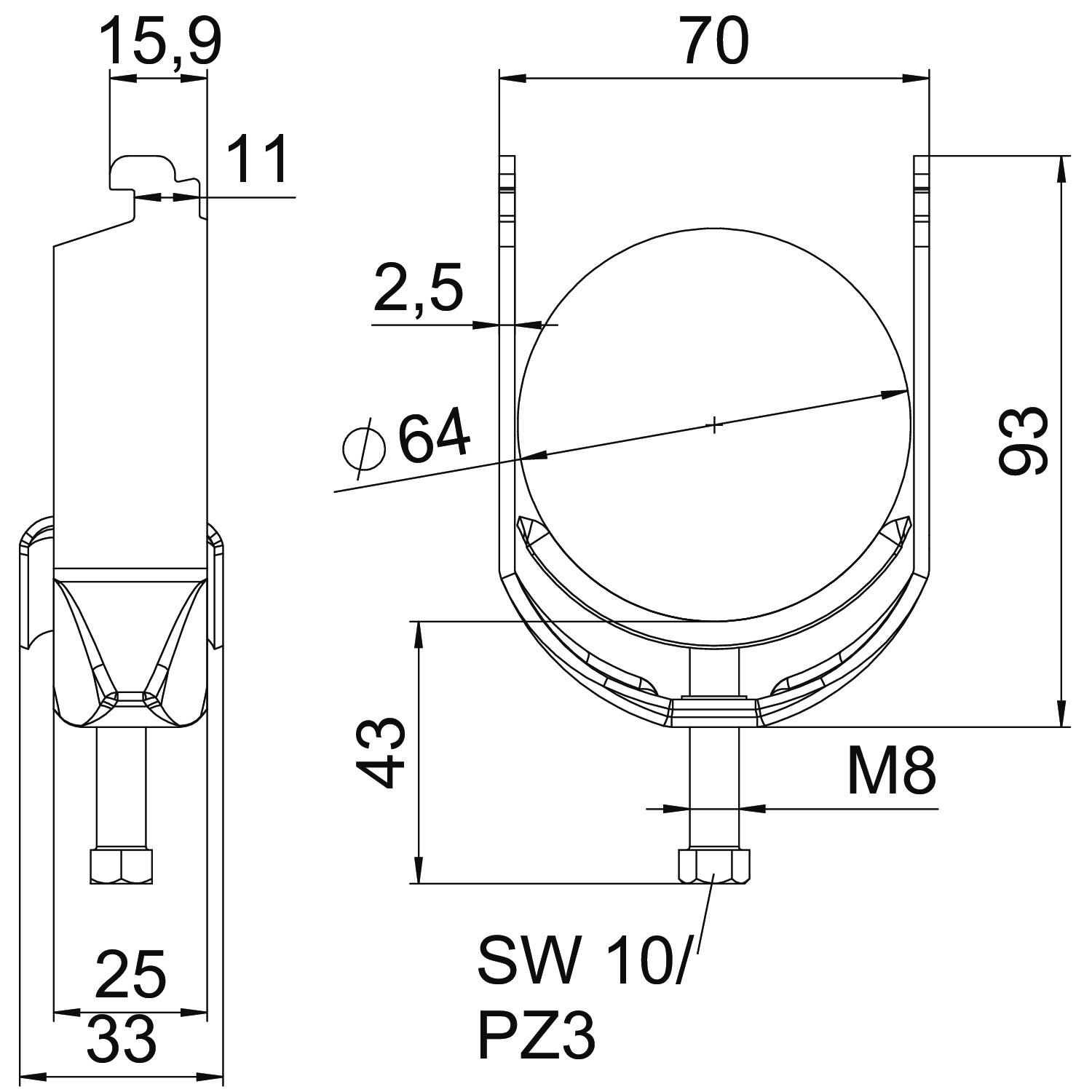

Maat A	25 mm
Maat B	70 mm
Maat C	33 mm
Maat L	43 mm
Maat t	2,5 mm

Materiaal	Staal
Materiaal van de bak	staal
max. Aandraaimoment	5 Nm
met kunststof tegenwand	nee
met metalen bak	ja
met tegenwand	nee
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2,5 mm
Schroefdraad	M8
Sleufbreedte	10 mm
Spanbereik D max.	64 mm
Spanbereik D min.	58 mm
voor buisdiameter max.	64 mm
voor buisdiameter min.	58 mm
voorrail met sleufbreedte (met interval) max.	12 mm
voorrail met sleufbreedte (met interval) mm	11 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Stuks	100 Stuks
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Stuks	100 Stuks
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Stuks	100 Stuks
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Stuks	100 Stuks
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Stuks	100 Stuks
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Stuks	100 Stuks
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Stuks	100 Stuks
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Stuks	100 Stuks
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Stuks	100 Stuks
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Stuks	50 Stuks
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Stuks	50 Stuks
