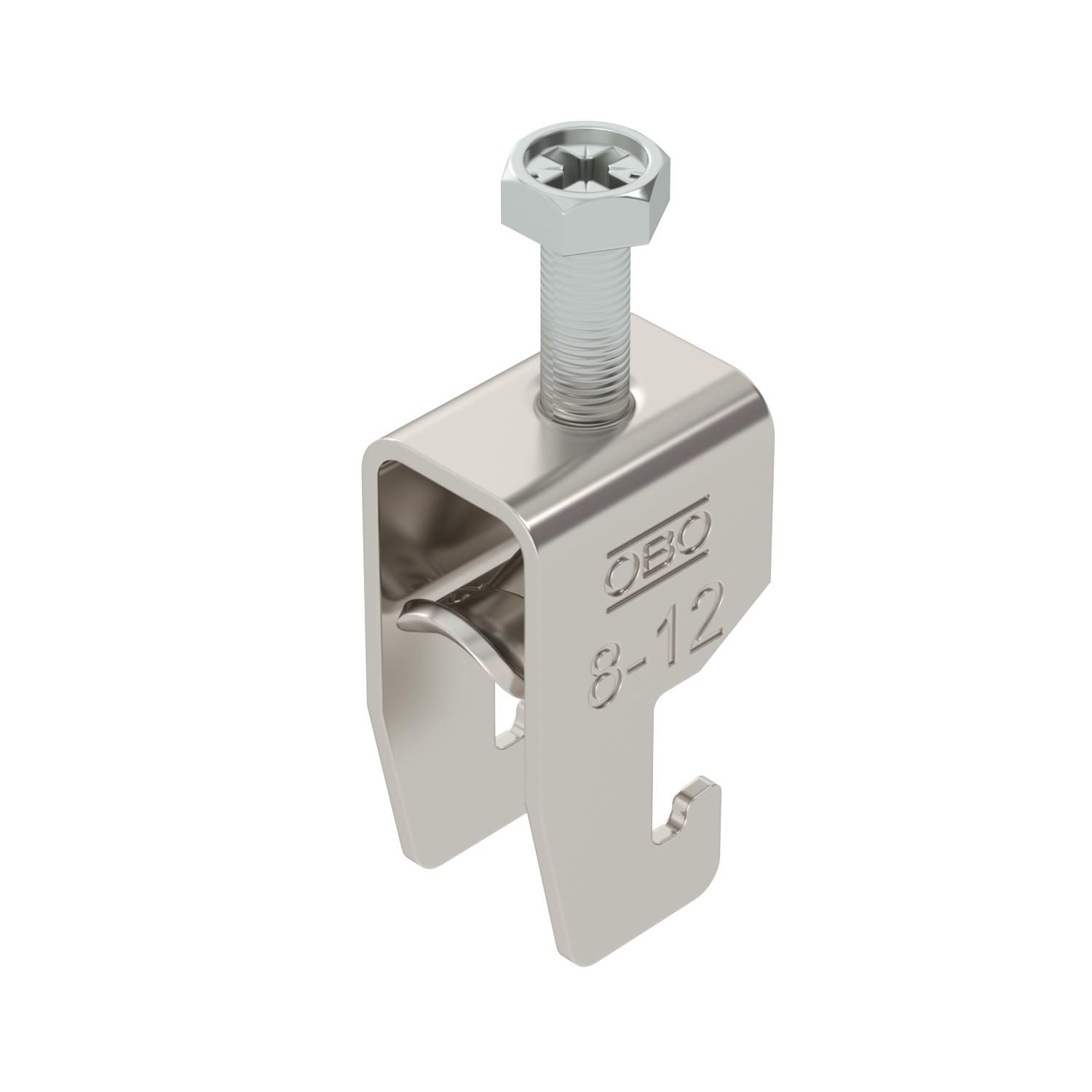

Beugelklem 2056 U-voet, 1-voudig metalen drukstuk, A2

Art.nr. 1188401 | EAN 4012197417284

Terug naar overzicht
Productbeschrijving
Productbeschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van tegenwand wordt geadviseerd.
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 18 mm
  • Sleufbreedte 22 mm
  • Beugelklem voor C-profielrail met sleufwijdte 18-22 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 40 mm
Afmeting G (mm) M6
Breedte 17 mm
CO2-voetafdruk (GWP) van wieg tot poort 0,2153 kg CO₂e / 1 Stuk
Dimensie 8-12mm
Extra materiaal roestvast staal
Extra oppervlak onbehandeld
Halogeenvrij ja
Hoogte 40 mm
Lengte 22,5 mm
Lengte buitenmaat 28 mm

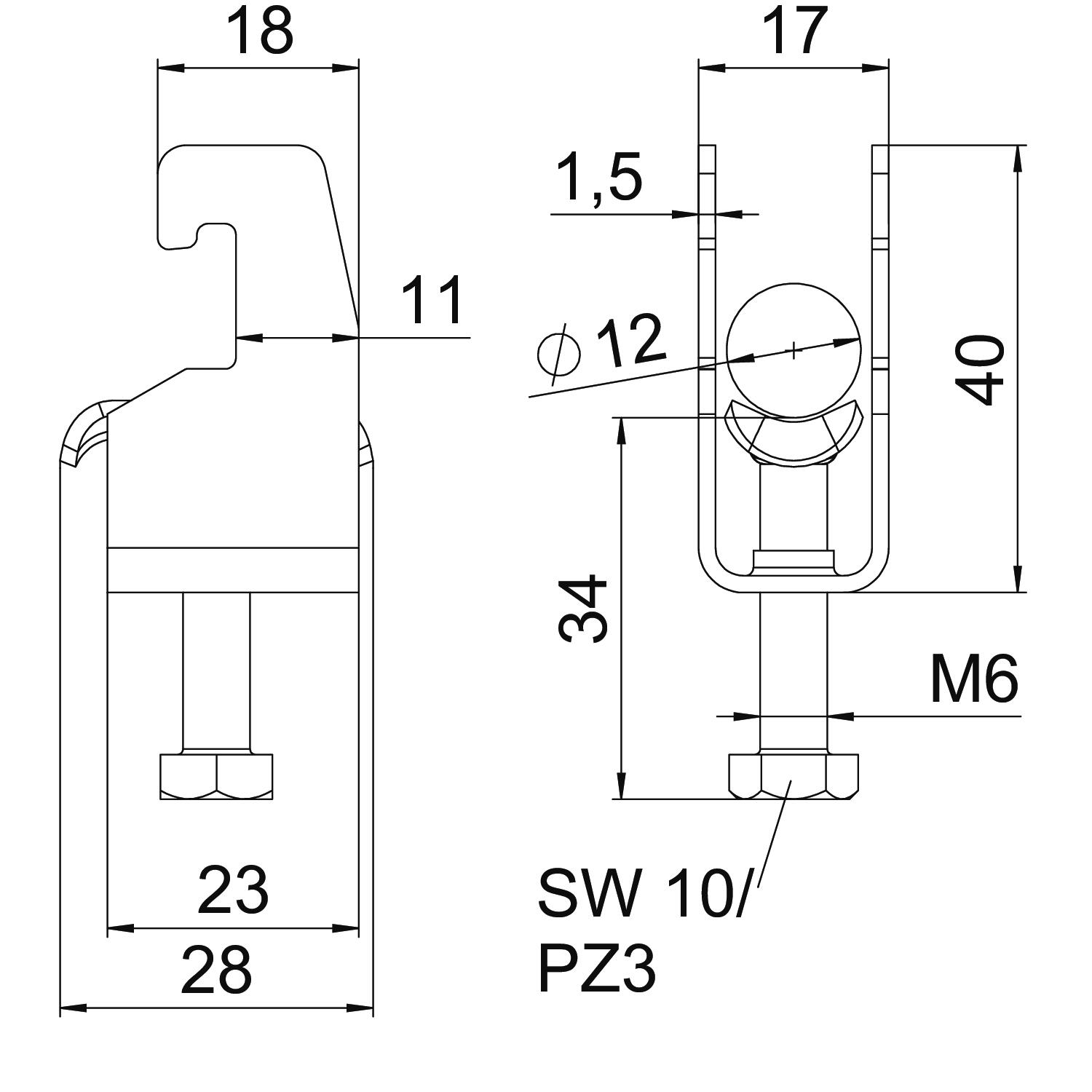

Maat A 22,5 mm
Maat B 17 mm
Maat C 28 mm
Maat L 34 mm
Maat t 1,5 mm
Materiaal Roestvast staal 1.4301
max. Aandraaimoment 3 Nm
met metalen bak ja
Montagetype Profielrail
Oppervlak blank, nabehandeld
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 12 mm
Spanbereik D min. 8 mm
voor buisdiameter max. 12 mm
voor buisdiameter min. 8 mm
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-U1-M-12 A2 8 mm 12 mm 3 Nm 1188401
100 Stuks
BS-U1-M-16 A2 12 mm 16 mm 3 Nm 1188404
100 Stuks
BS-U1-M-22 A2 16 mm 22 mm 3 Nm 1188407
100 Stuks
BS-U1-M-28 A2 22 mm 28 mm 3 Nm 1188410
100 Stuks
BS-U1-M-34 A2 28 mm 34 mm 3 Nm 1188413
100 Stuks
BS-U1-M-40 A2 34 mm 40 mm 3 Nm 1188416
100 Stuks
BS-U1-M-46 A2 40 mm 46 mm 5 Nm 1188419
100 Stuks
BS-U1-M-52 A2 46 mm 52 mm 5 Nm 1188422
100 Stuks
BS-U1-M-58 A2 52 mm 58 mm 5 Nm 1188425
100 Stuks
BS-U1-M-64 A2 58 mm 64 mm 5 Nm 1188428
100 Stuks
BS-U1-M-70 A2 64 mm 70 mm 5 Nm 1188431
50 Stuks
BS-U1-M-76 A2 70 mm 76 mm 5 Nm 1188434
25 Stuks
