Beugelklem 2056 U-voet 3-voudig, metalen drukwand, FT

Art.nr. 1186504 | EAN 4012196849819

Terug naar overzicht
Productbeschrijving
Productbeschrijving

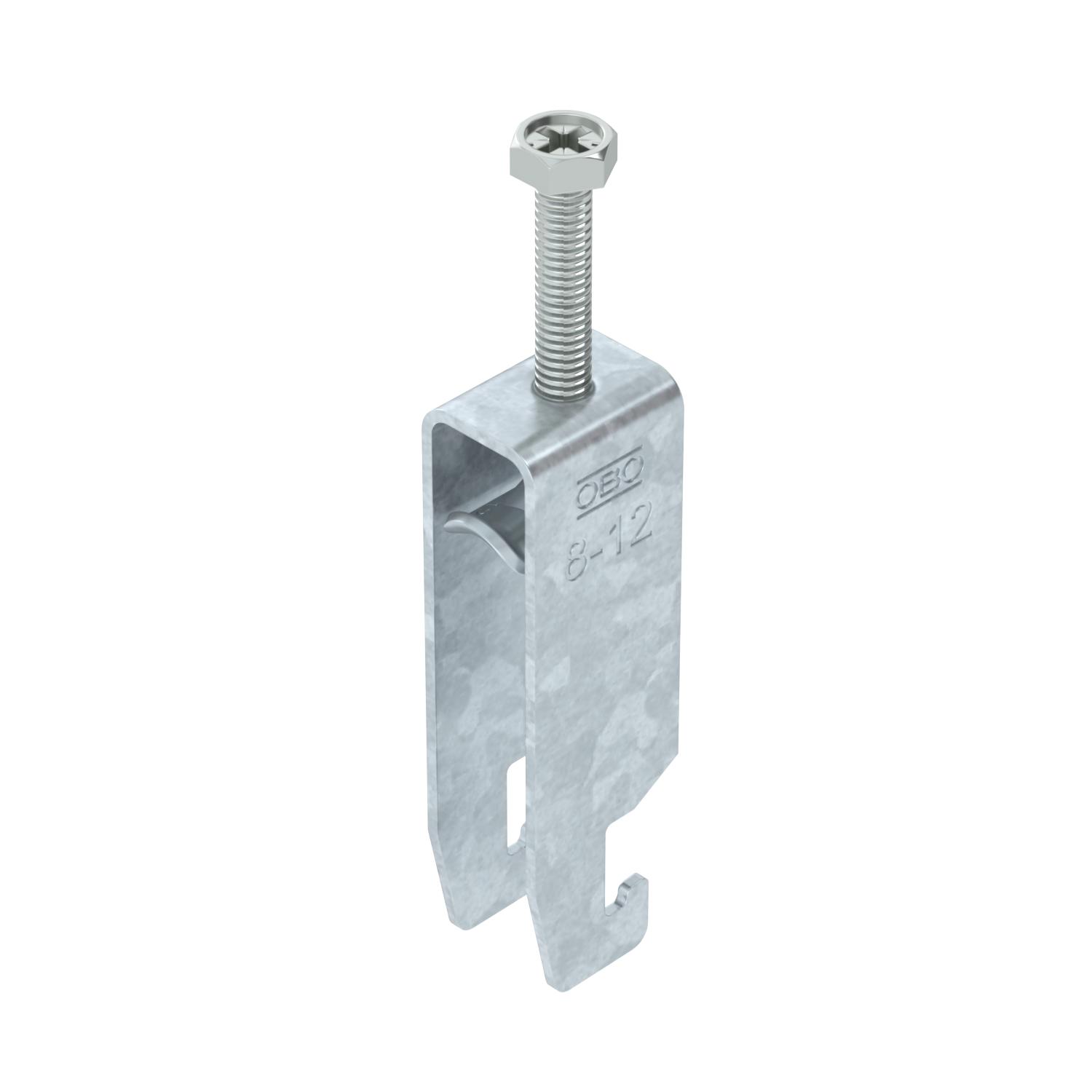

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 18 mm
  • Sleufbreedte 22 mm
  • Beugelklem voor C-profielrail met sleufwijdte 18-22 mm
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 3
Afm. H 74 mm
Afmeting G (mm) M6
Breedte 17 mm
CO2-voetafdruk (GWP) van wieg tot poort 0,1565 kg CO₂e / 1 Stuk
Dimensie 08-12mm
Extra materiaal Staal
Extra oppervlak vuurverzinkt
Functiebehoud ja
Halogeenvrij ja
Hoogte 74 mm
Lengte 22,5 mm
Lengte buitenmaat 28 mm

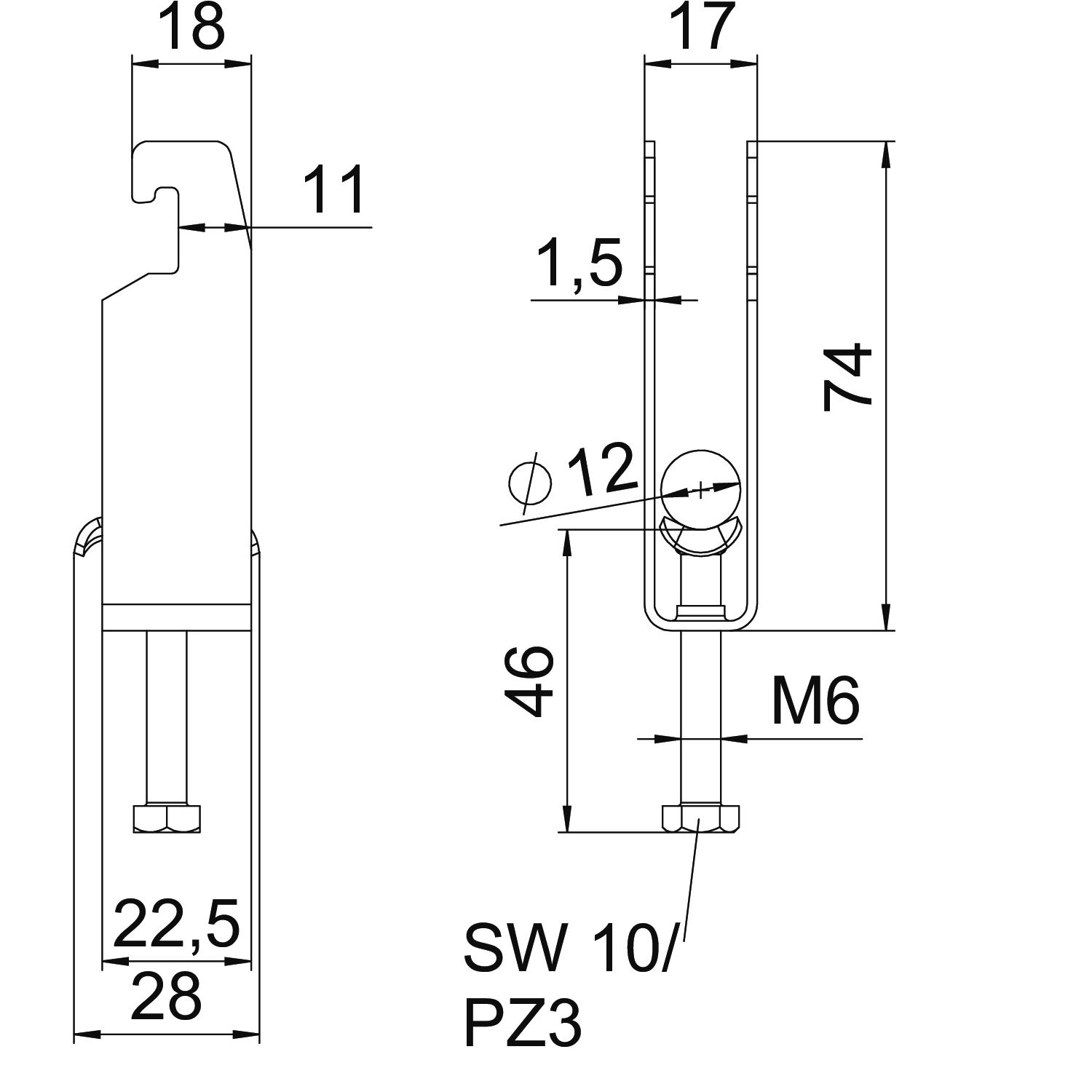

Maat A 22,5 mm
Maat B 17 mm
Maat C 28 mm
Maat L 46 mm
Maat t 1,5 mm
Materiaal Staal
Materiaal van de bak staal
max. Aandraaimoment 3 Nm
met kunststof tegenwand nee
met metalen bak ja
met tegenwand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 12 mm
Spanbereik D min. 8 mm
voor buisdiameter max. 12 mm
voor buisdiameter min. 8 mm
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-U3-M-12 FT 8 mm 12 mm 3 Nm 1186504
50 Stuks
BS-U3-M-16 FT 12 mm 16 mm 3 Nm 1186511
50 Stuks
BS-U3-M-22 FT 16 mm 22 mm 3 Nm 1186518
50 Stuks
BS-U3-M-28 FT 22 mm 28 mm 3 Nm 1186524
50 Stuks
BS-U3-M-34 FT 28 mm 34 mm 3 Nm 1186531
50 Stuks
BS-U3-M-40 FT 34 mm 40 mm 3 Nm 1186538
50 Stuks
BS-U3-M-46 FT 40 mm 46 mm 5 Nm 1186544
50 Stuks
