Beugelklem 2056U-voet 3-voudig, kunststof drukwand, AI
Art.nr. 1186904 | EAN 4012196851799
- Productbeschrijving
-
ProductbeschrijvingBeugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
-
- Technische gegevens
-
Technische gegevens

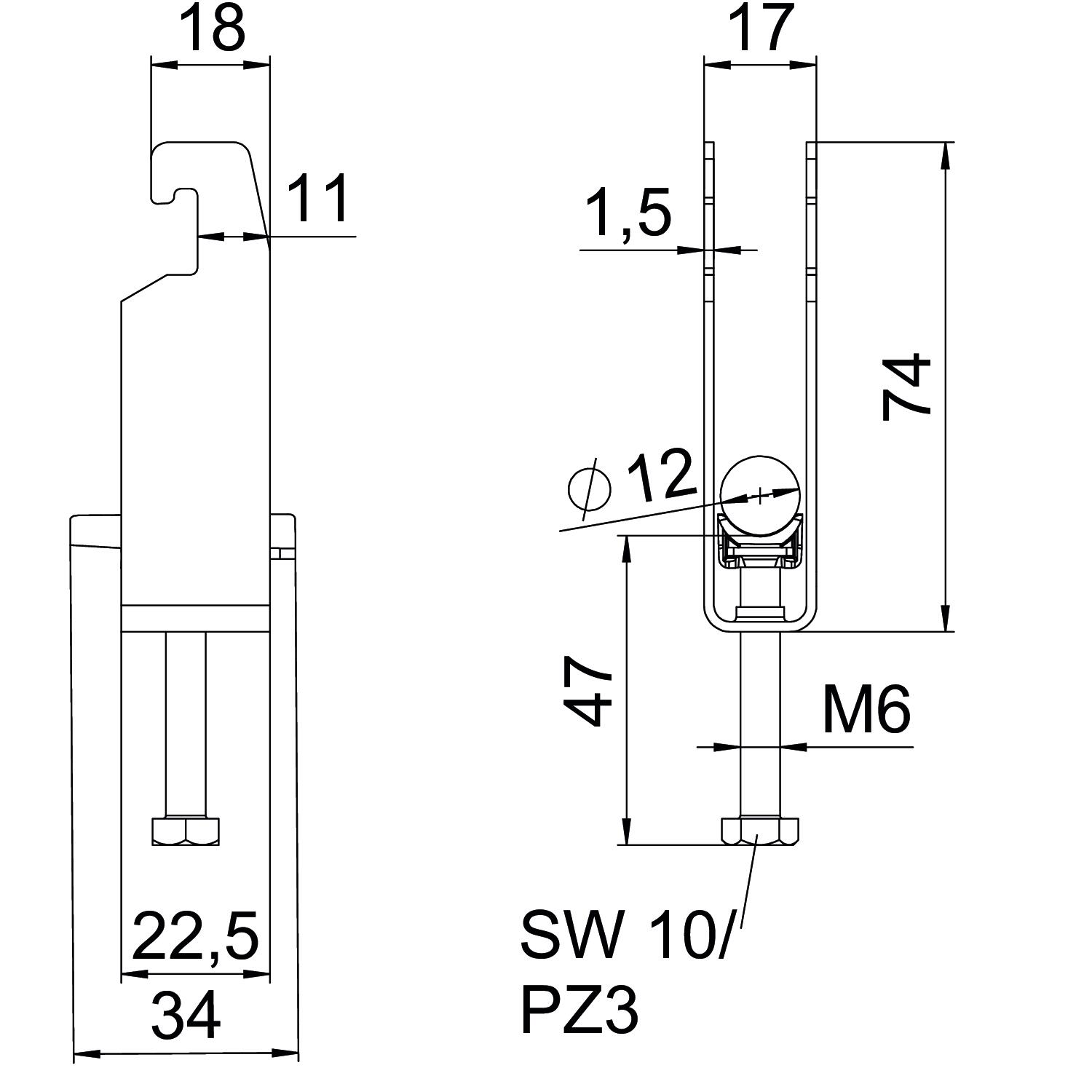

Aantal kabels/ buizen 3 Afm. H 74 mm Afmeting G (mm) M6 Breedte 17 mm CO2-voetafdruk (GWP) van wieg tot poort 0,2539 kg CO₂e / 1 Stuk Dimensie 08-12mm Extra materiaal aluminium Extra oppervlak onbehandeld Halogeenvrij ja Hoogte 74 mm Lengte 22,5 mm Lengte buitenmaat 34 mm Maat A 22,5 mm Maat B 17 mm Maat C 34 mm Maat L 47 mm Maat t 1,5 mm Materiaal aluminium Materiaal van de bak Kunststof Materiaalkwaliteit van de bak Polypropyleen max. Aandraaimoment 3 Nm met kunststof tegenwand ja met metalen bak nee met tegenwand nee Montagetype Profielrail Plaatdikte 1,5 mm Schroefdraad M6 Sleufbreedte 10 mm Spanbereik D max. 12 mm Spanbereik D min. 8 mm voor buisdiameter max. 12 mm voor buisdiameter min. 8 mm voorrail met sleufbreedte (met interval) max. 22 mm voorrail met sleufbreedte (met interval) mm 18 mm - Alle typen
- Downloads
-
Specificatieblad BS-U3-K-12 ALU / 1186904 , 0.19MB , pdfCatalogus Fastening materials , 19.78MB , pdfEU Conformiteitsverklaring BS-U3-K-12 ALU / 1186904 , 0.13MB , pdfUK Conformiteitsverklaring BS-U3-K-12 ALU / 1186904 , 0.09MB , pdfMontagehandleiding Clamp clip U foot, plastic , 3.09MB , pdf
