Beugelklem F-voet 1-voudig, metalen drukwand, A2 22 | 28 | 3

Beugelklem F-voet 1-voudig, metalen drukwand, A2

Art.nr. 1187520 | EAN 4012196853748

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment	3 Nm

Terug naar overzicht

Productbeschrijving

Productbeschrijving

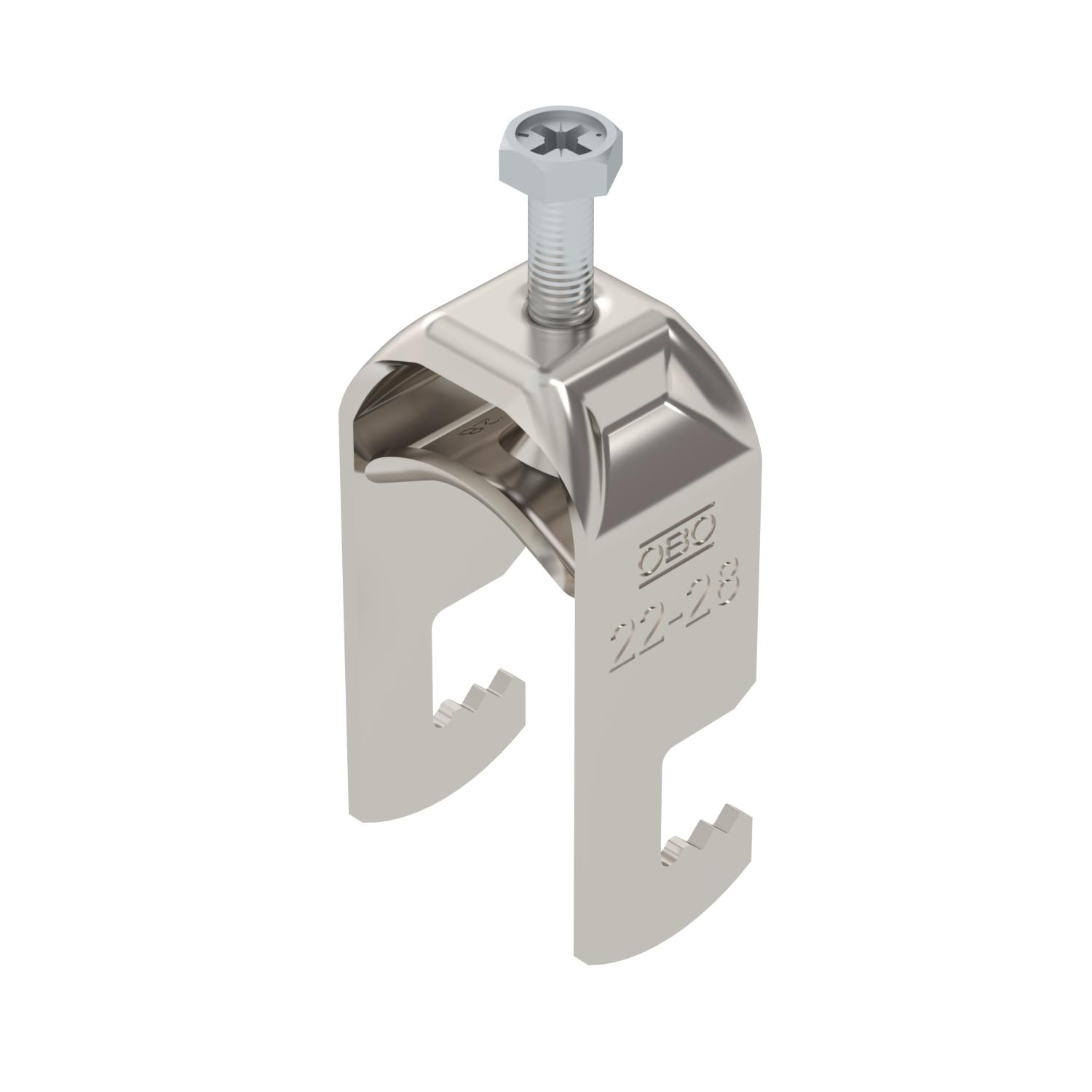

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan vlakijzer. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1

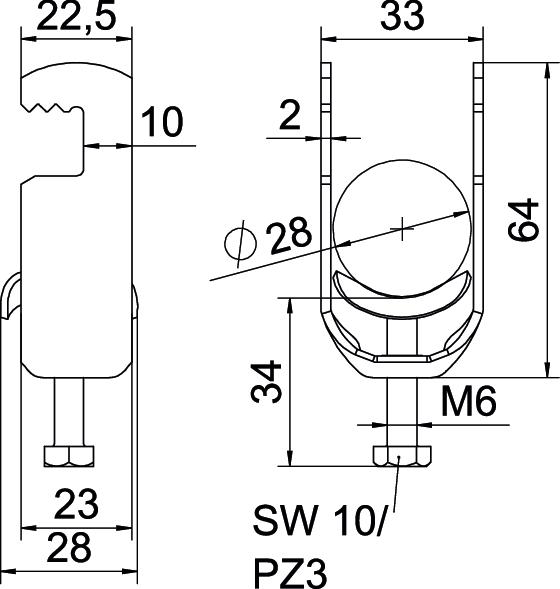

Afm. H	64 mm
Afmeting G (mm)	M6
Breedte	33 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,4612 kg CO₂e / 1 Stuk
Dimensie	22-28mm
Extra materiaal	roestvast staal
Extra oppervlak	onbehandeld
Halogeenvrij	ja
Hoogte	64 mm
Lengte	22,5 mm
Lengte buitenmaat	28 mm
Maat A	22,5 mm
Maat B	33 mm
Maat C	28 mm
Maat L	34 mm

Maat t	2 mm
Materiaal	Roestvast staal 1.4301
Materiaal van de bak	roestvast staal
Materiaalkwaliteit van de bak	roestvast staal 304 (1.4301)
max. Aandraaimoment	3 Nm
met metalen bak	ja
met tegenwand	nee
Montagetype	Vlak profiel
Oppervlak	blank, nabehandeld
Plaatdikte	2 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	28 mm
Spanbereik D min.	22 mm
voor buisdiameter max.	28 mm
voor buisdiameter min.	22 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-F1-M-12 A2	8 mm	12 mm	3 Nm	1187502	Stuks	100 Stuks
BS-F1-M-16 A2	12 mm	16 mm	3 Nm	1187508	Stuks	100 Stuks
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Stuks	100 Stuks
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Stuks	100 Stuks
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Stuks	100 Stuks
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Stuks	100 Stuks
