- Productbeschrijving
-

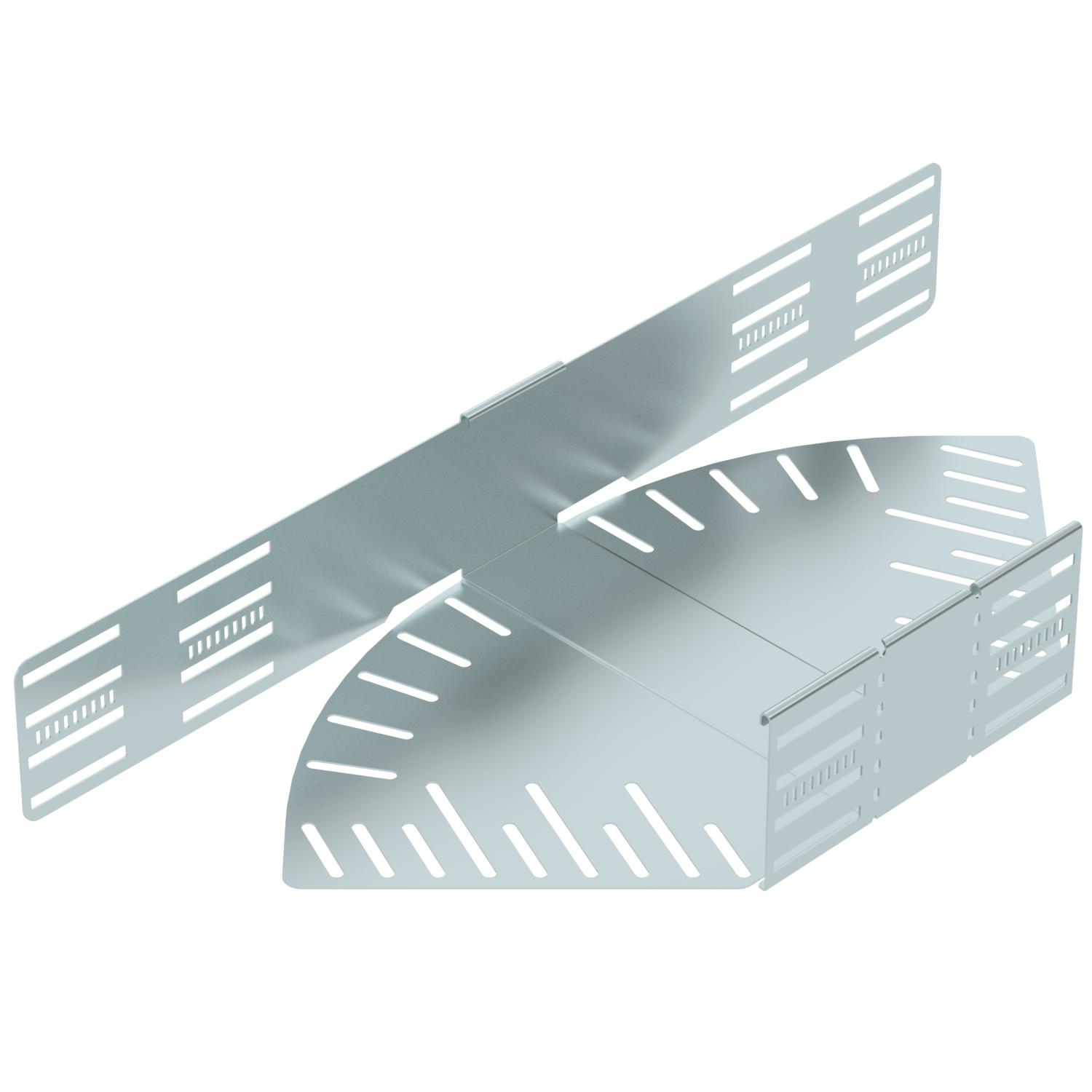

ProductbeschrijvingIn hoek verstelbare bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klik- en schroefbare kabelgoten zijhoogte 110 mm. Instelbare hoek 0 - 90°. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

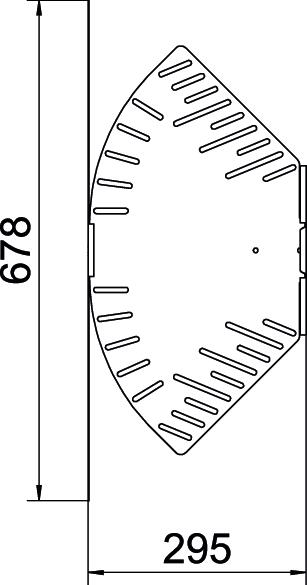

Afbuiging (hoek) verstelbaar Breedte 300 mm CO2-voetafdruk (GWP) van wieg tot poort 7,4433 kg CO2e / 1 Stuk Dimensie 110x300 Functiebehoud nee Geadviseerd aantal schroeven 22 St. Hoogte 110 mm Kleur zink Maat B 300 mm Maat L 678 mm Materiaal Staal Materiaaldikte bodemplaat 1,25 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1,25 mm Plaatdikte 1,25 mm Richtingsverandering Horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Scharnierbocht_compleet Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad RB W 130 FS / 6037306 , 0.19MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring RB W 130 FS / 6037306 , 0.13MB , pdfUK Conformiteitsverklaring RB W 130 FS / 6037306 , 0.09MB , pdfREACH Conformiteitsverklaring RB W 130 FS / 6037306 , 0.12MB , pdfRoHS Conformiteitsverklaring RB W 130 FS / 6037306 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
