- Productbeschrijving
-

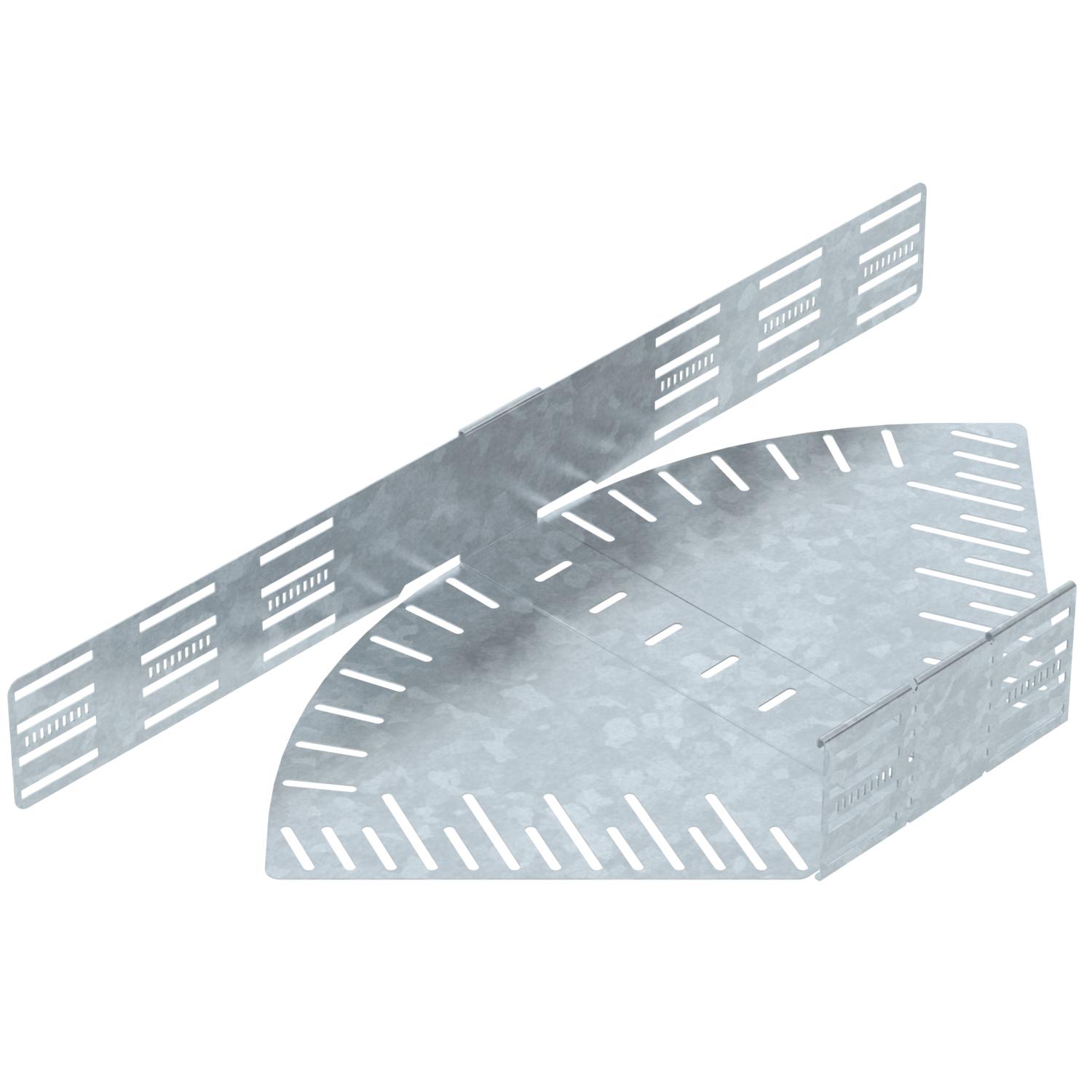

ProductbeschrijvingIn hoek verstelbare bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klik- en schroefbare kabelgoten zijhoogte 110 mm. Instelbare hoek 0 - 90°. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Toepasbaar binnens- en buitenshuis. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

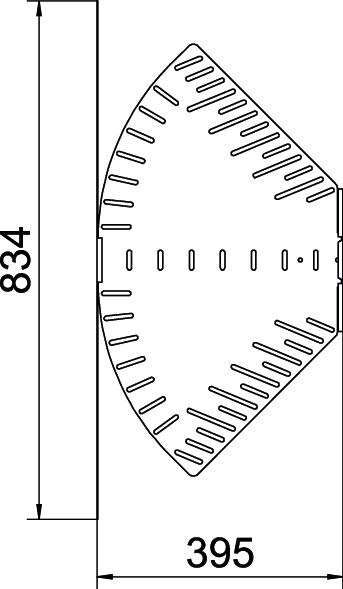

Afbuiging (hoek) verstelbaar Breedte 400 mm CO2-voetafdruk (GWP) van wieg tot poort 10,5551 kg CO2e / 1 Stuk Dimensie 110x400 Functiebehoud nee Geadviseerd aantal schroeven 22 St. Hoogte 110 mm Kleur zink Maat B 400 mm Maat L 834 mm Maat R 50 mm Materiaal Staal Materiaaldikte bodemplaat 1,25 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 1,25 mm Plaatdikte 1,25 mm Richtingsverandering Horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Bocht star Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad RB W 140 FT / 6037328 , 0.20MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring RB W 140 FT / 6037328 , 0.13MB , pdfUK Conformiteitsverklaring RB W 140 FT / 6037328 , 0.09MB , pdfREACH Conformiteitsverklaring RB W 140 FT / 6037328 , 0.12MB , pdfRoHS Conformiteitsverklaring RB W 140 FT / 6037328 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
