- Productbeschrijving
-

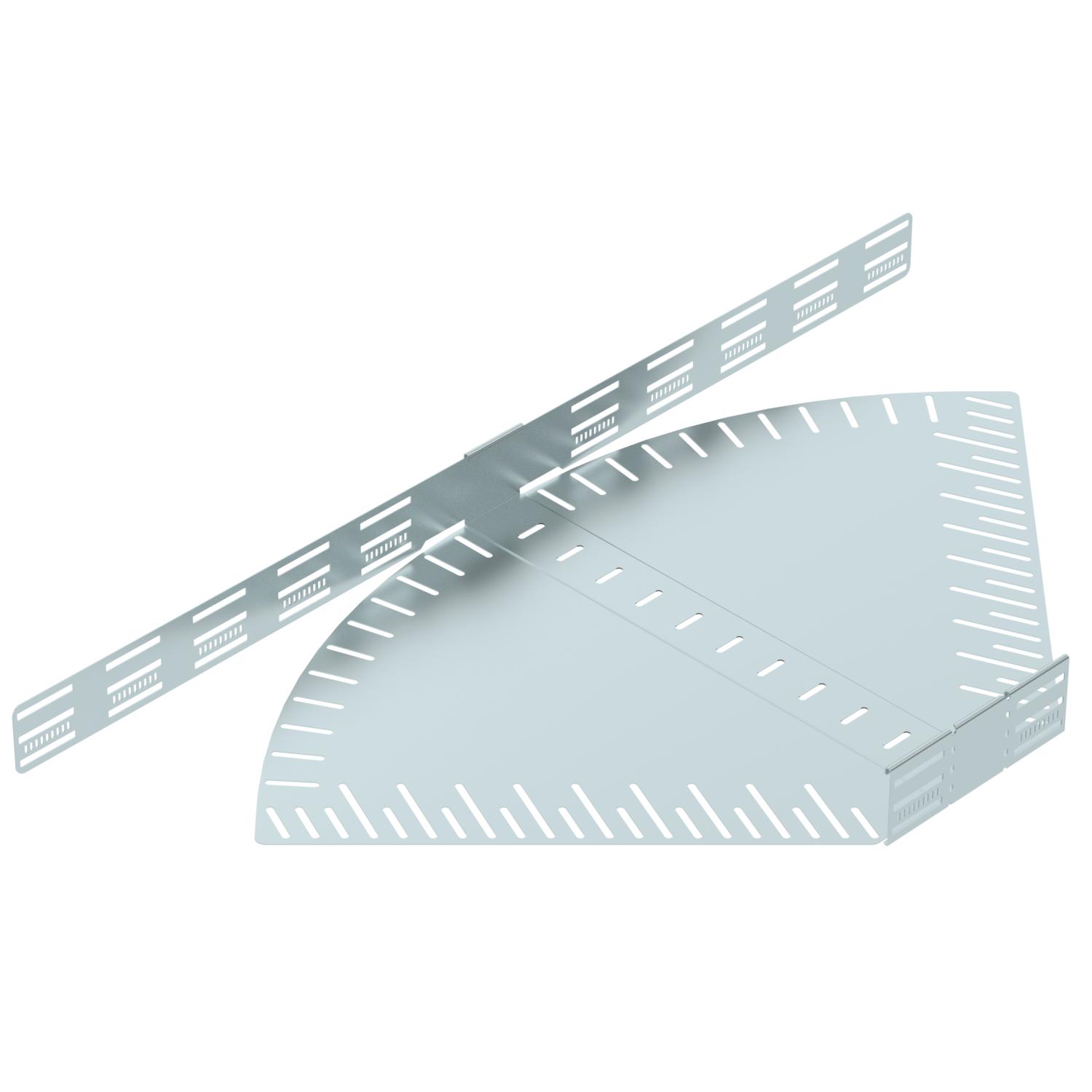

ProductbeschrijvingIn hoek verstelbare bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klik- en schroefbare kabelgoten zijhoogte 85 mm. Instelbare hoek 0 - 90°. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

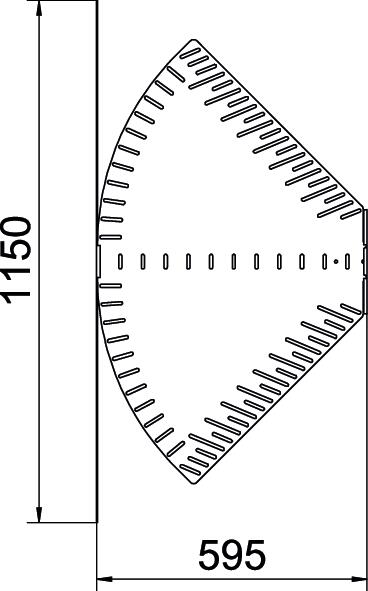

Afbuiging (hoek) verstelbaar Breedte 600 mm CO2-voetafdruk (GWP) van wieg tot poort 17,2021 kg CO2e / 1 Stuk Dimensie 85x600 Functiebehoud nee Geadviseerd aantal schroeven 20 St. Hoogte 85 mm Kleur zink Maat B 600 mm Maat L 1150 mm Maat R 50 mm Materiaal Staal Materiaaldikte bodemplaat 1,25 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1,25 mm Plaatdikte 1,25 mm Richtingsverandering Horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Scharnierbocht_compleet Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja - Alle typen
-
Alle typen
