Productbeschrijving

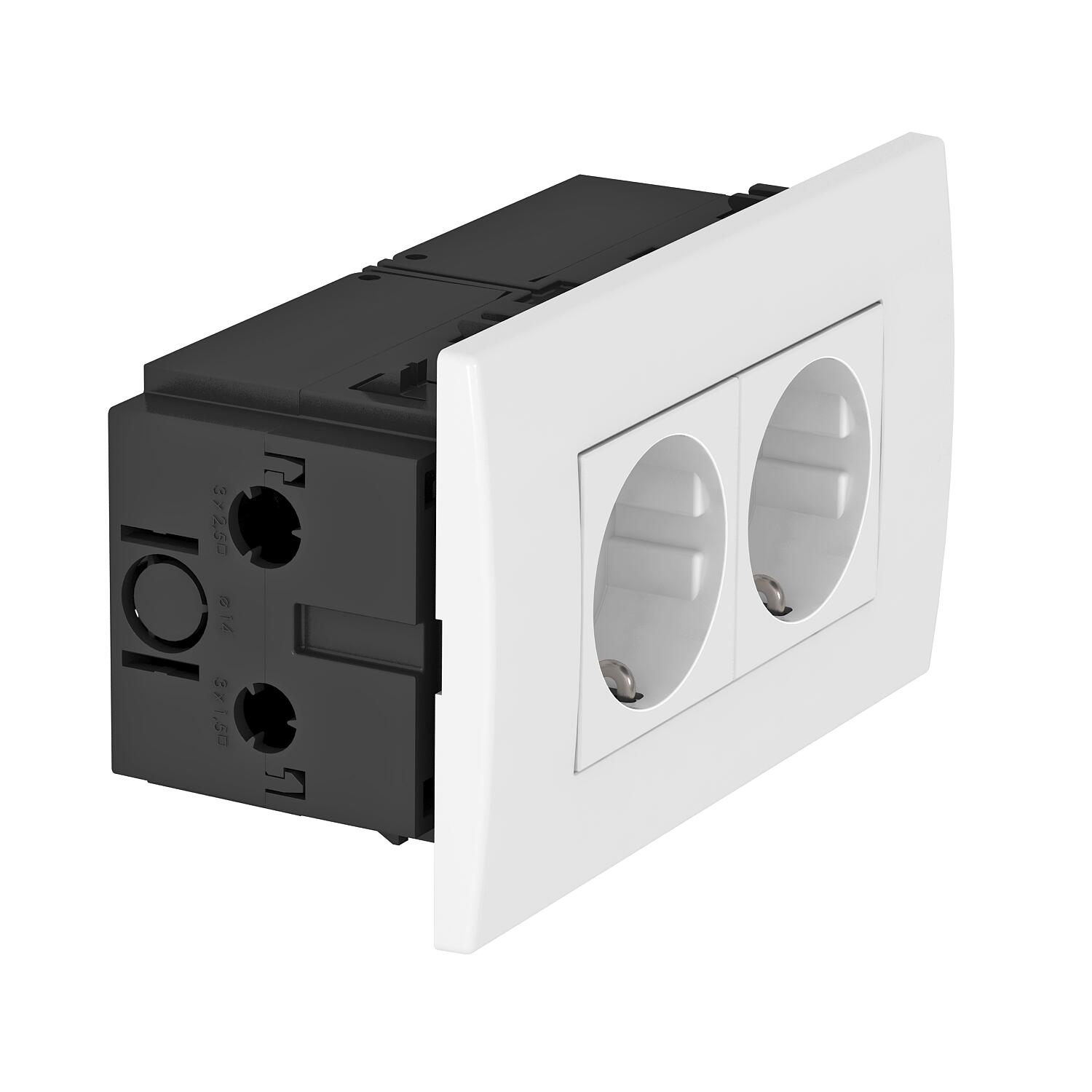

Prefab contactdoos compleet zonder tekstveld, geschikt voor de inbouw in wandgoten Rapid 80.
Contactdoos compleet, bestaande uit:
- Inbouwdoos, 2-voudig, type 71GD13
- Contactdoos met randaarde, 2-voudig, in 0° aansluitrichting, kleur: zie tabel
- Afdekraam AR45, 2-voudig, zonder tekstveld, kleur: zuiver wit
Voor installatie in apparatuurinbouwkokers Rapid 80 en energiezuilen ISS.
- Technische gegevens
-
Technische gegevens
Aansluittype Steekklem Aantal eenheden 2 Aantal polen 2 Afdekking Complete behuizing Afsluitbaar nee Beschermingsgraad overige Codering nee Contactdoos hoek 0° Contactdoos uitvoering Randaarde Controlelampje nee Diepe 60 mm Dimensie 84x140x59mm Geïsoleerde inbouw nee Halogeenvrij ja Klapdeksel nee Kleur zuiver wit; RAL 9010 Labelplaatje nee Materiaal Polycarbonaat Met Aan/Uit-schakelaar nee Met fijnzekering nee Met functieverlichting nee Met oriëntatielicht nee Montagetype Installatiekanaal Nominale spanning 250 V Nominale stroom 16 A Opdruk/markering zonder opdruk Overspanningsbeveiliging nee Reserve nee Spanningsbeveiliging nee Speciale voeding zonder speciale voeding Transparant nee Type bevestiging Vastklikken Uitvoering 2-voudig 0° Uitvoering van de oppervlakken mat Uitwerpmechanisme nee Verdraaide centrale inzet nee verhoogde contactbescherming ja voor verzwaarde omstandigheden (conform VDE) nee Afmetingen

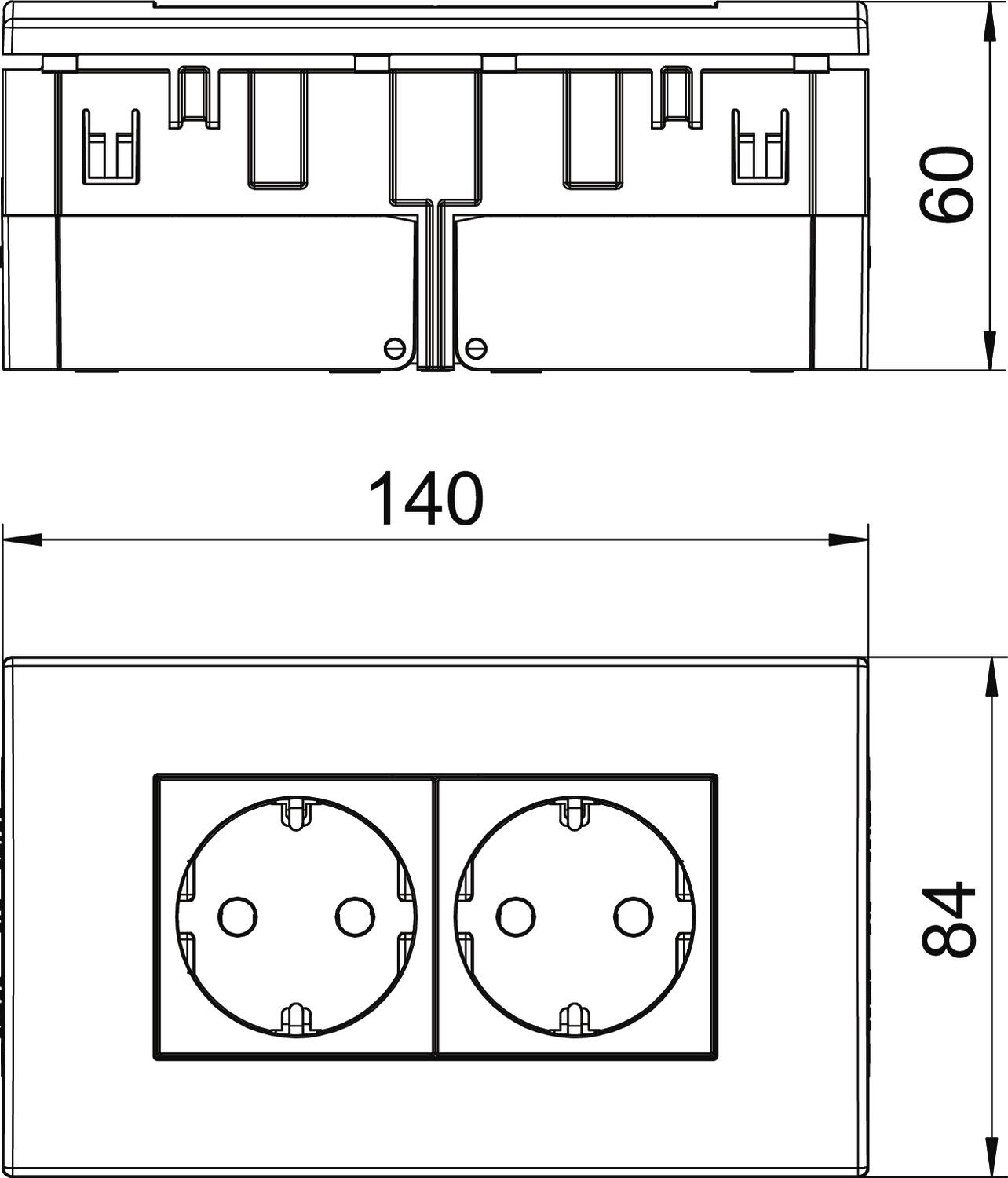

Breedte 140 mm Hoogte 84 mm - Alle typen
- Downloads
-
Specificatieblad SDE-RW D0RW2 / 6119407 , 0.19MB , pdfCatalogus Inbouwsystemen , 28.45MB , pdfConformiteitsverklaring SDE-RW D0RW2 / 6119407 , 0.06MB , pdfREACH Conformiteitsverklaring SDE-RW D0RW2 / 6119407 , 0.12MB , pdfRoHS Conformiteitsverklaring SDE-RW D0RW2 / 6119407 , 0.12MB , pdf
