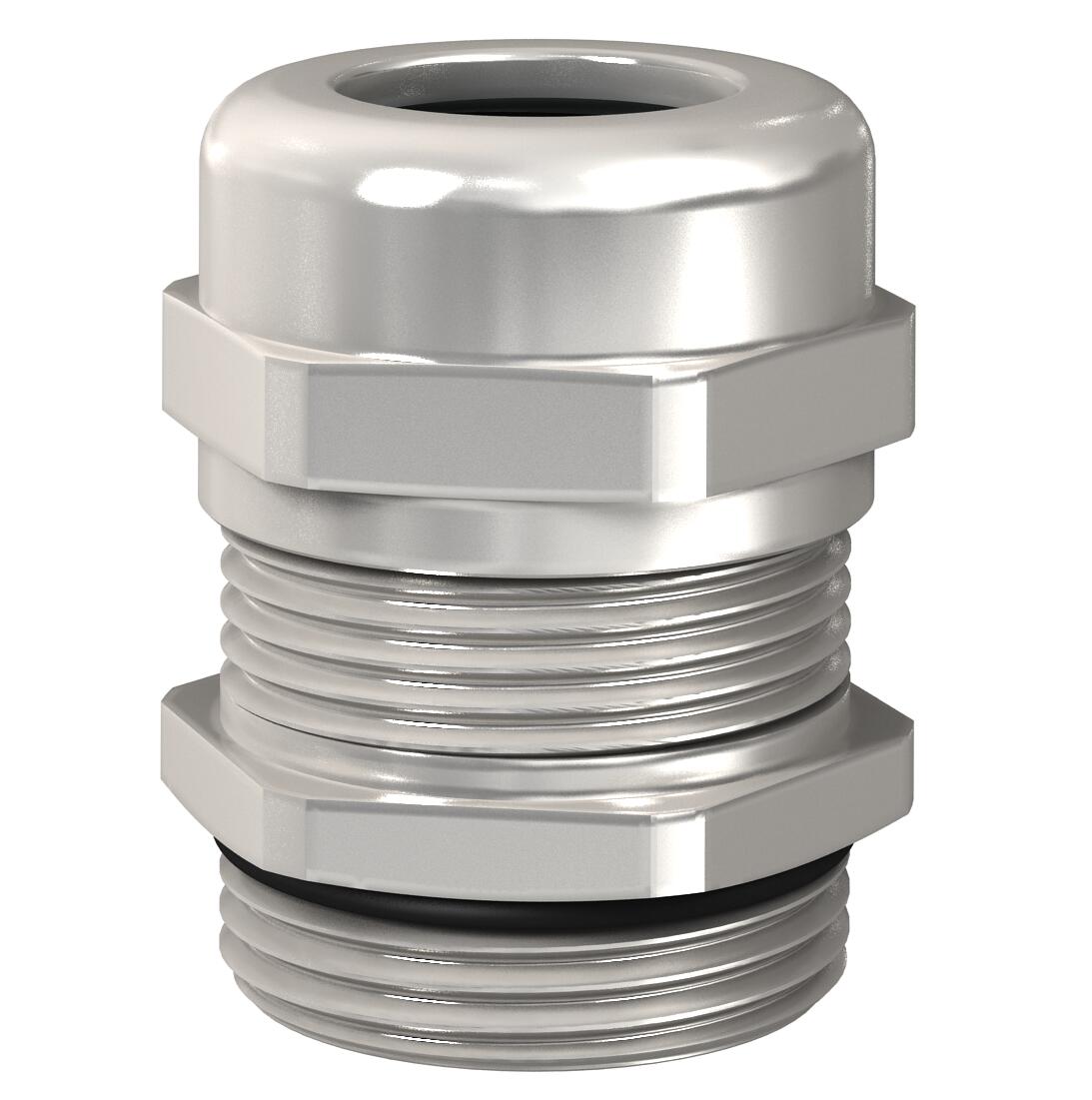

Dopmoerwartel, EMV-veercontact, metrische schroefdraad, vernikkeld
Art.nr. 2086169 | EAN 4012195655480
| Art.nr. / Type |
2086169 / V-TEC VM20 EMV-K
|
|---|
- Productbeschrijving
-
ProductbeschrijvingRobuuste EMC wartel met metrische schroefdraad conform IEC 423 in dopmoermodel voor hoge afdichtingseisen. Via een contactveer wordt het contact tussen wartel en afschermvlechtwerk gerealiseerd. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Dichtring van neopreen. Kleminzet van polyamide. Met voorgemonteerde O-ring aan de schroefdraad, beschermingsgraad IP68 bij 5 bar/1 h.
* Prijzen volgens DEL-notering.
-
- Technische gegevens
-
Technische gegevens

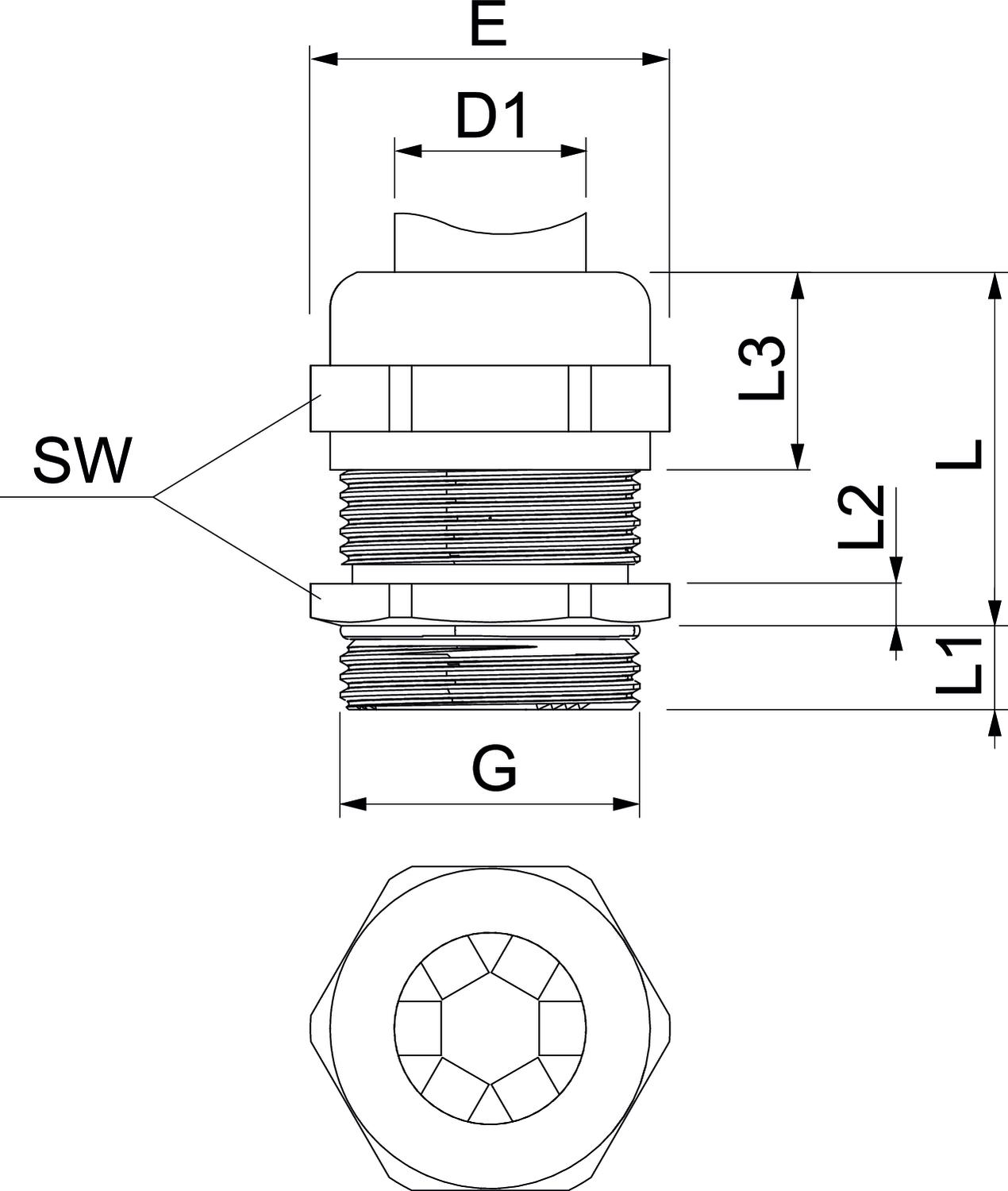

Afdichtbereik D max. 13 mm Afdichtbereik D min. 9 mm Afmeting e 24 mm Afmeting G M20x1,5 mm Beschermingsgraad IP68 Breedte 24 mm CO2-voetafdruk (GWP) van wieg tot poort 0,0922 kg CO₂e / 1 Stuk Dimensie M20 Doorbuigbescherming nee Glasvezelversterkt nee Halogeenvrij nee Hoogte 33,5 mm Lengte 22 mm Lengte schroefdraad 6 mm Maat D1 9 mm Maat L 27,5 mm Maat L1 6 mm Maat L2 3,5 mm Maat L3 13,3 mm Materiaal messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad M20 x 1,5 Slagvast nee Sleutelwijdte 22 Soort afdichting Dichtring Temperatuurbereik max. 100 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering Recht Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
