Draadgoot GR-Magic® 35 FT 3000 | 50 | 35 | 3,9 | 9,4 | nee

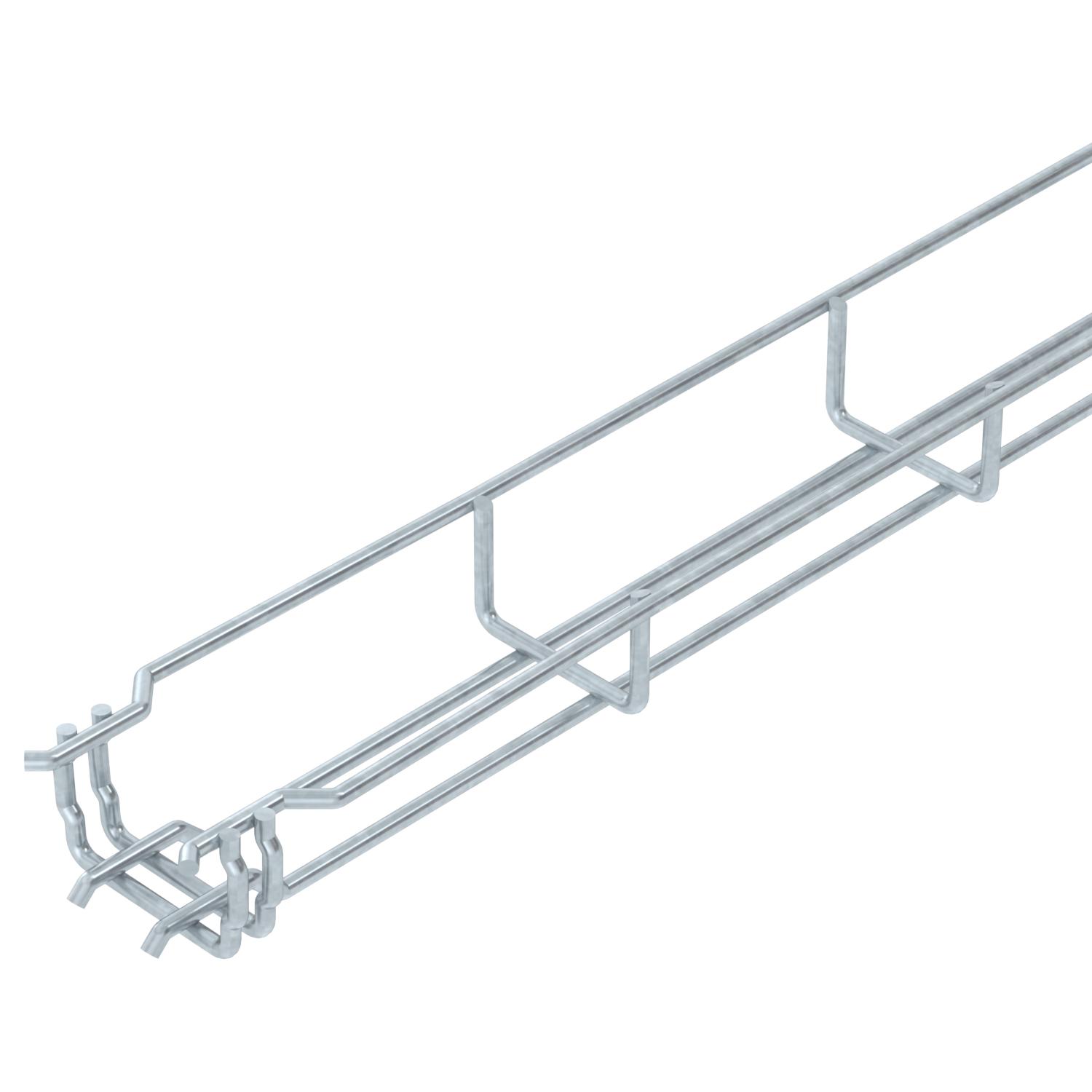

Draadgoot GR-Magic® 35 FT

Art.nr. 6000069 | EAN 4012195624820

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	35 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder in de zijhoogte 35 mm.

Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maasgrootte is 50 x 100 (uitgezonderd GRM 35/50 = 20 x 100 mm).

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	1,97 in
Breedte	50 mm
CO2-voetafdruk (GWP) van wieg tot poort	1,0255 kg CO2e / 1 Meter

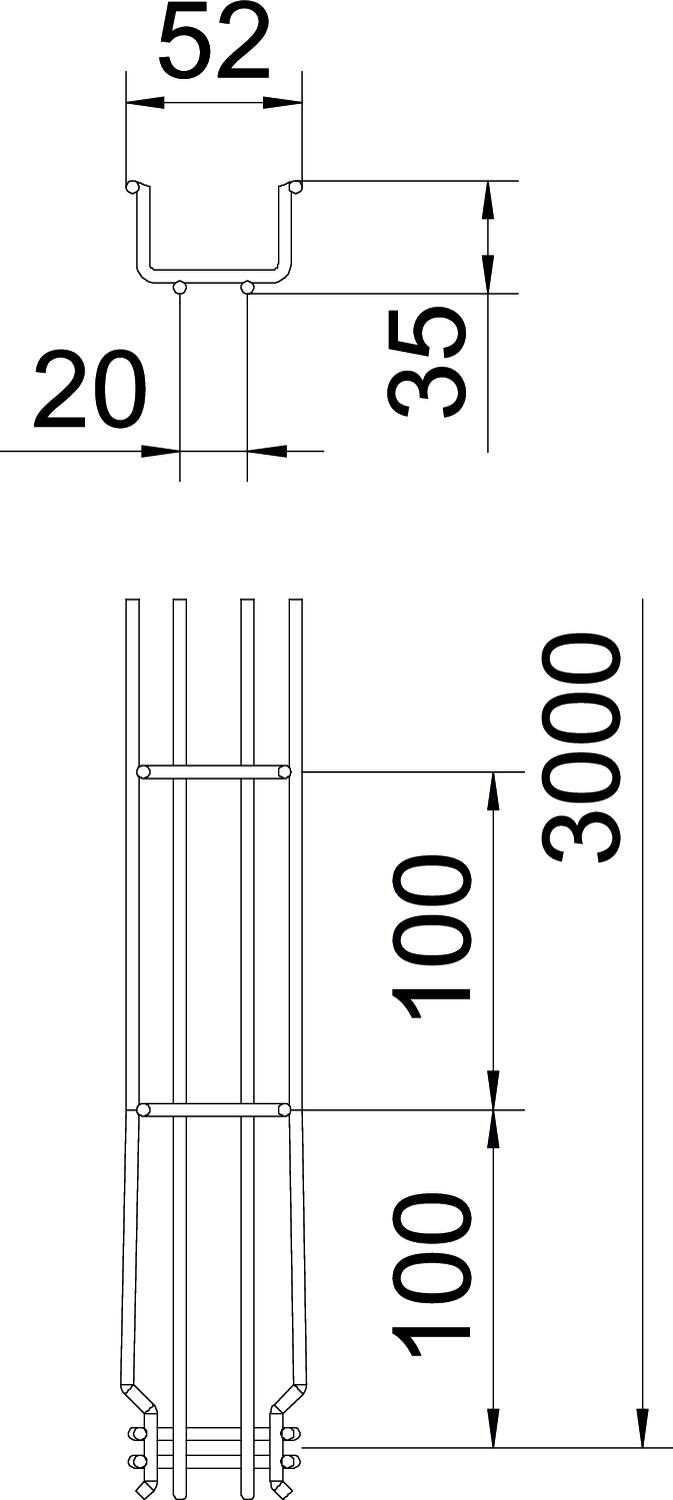

Dimensie	35x50x3000
Draaddiameter	3,9 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	35 mm
Hoogte	1,38 in
Kleur	zink
Lengte	3000 mm
Maat B	52 mm

Materiaal	Staal
Nuttige doorsnede	1750 mm²
Nuttige doorsnede	9,4 cm²
Oppervlak	thermisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Steunafstand 1,0 m	0,25 kN/m
Steunafstand 1,5 m	0,11 kN/m
Steunafstand 2,0 m	0,1 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

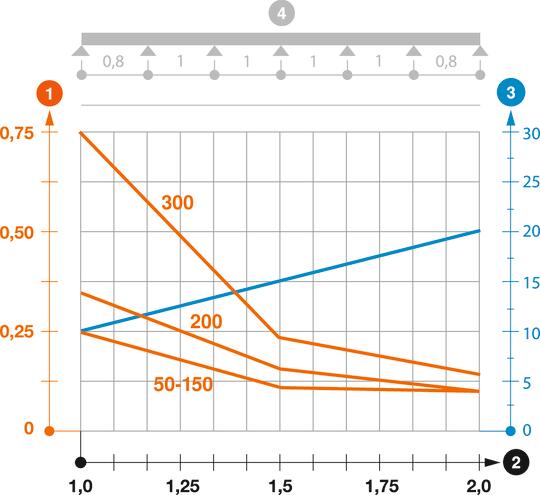

Belastingsdiagram draadgoot GR-Magic type GRM 35

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nee	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nee	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nee	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nee	6000073	m	3 m

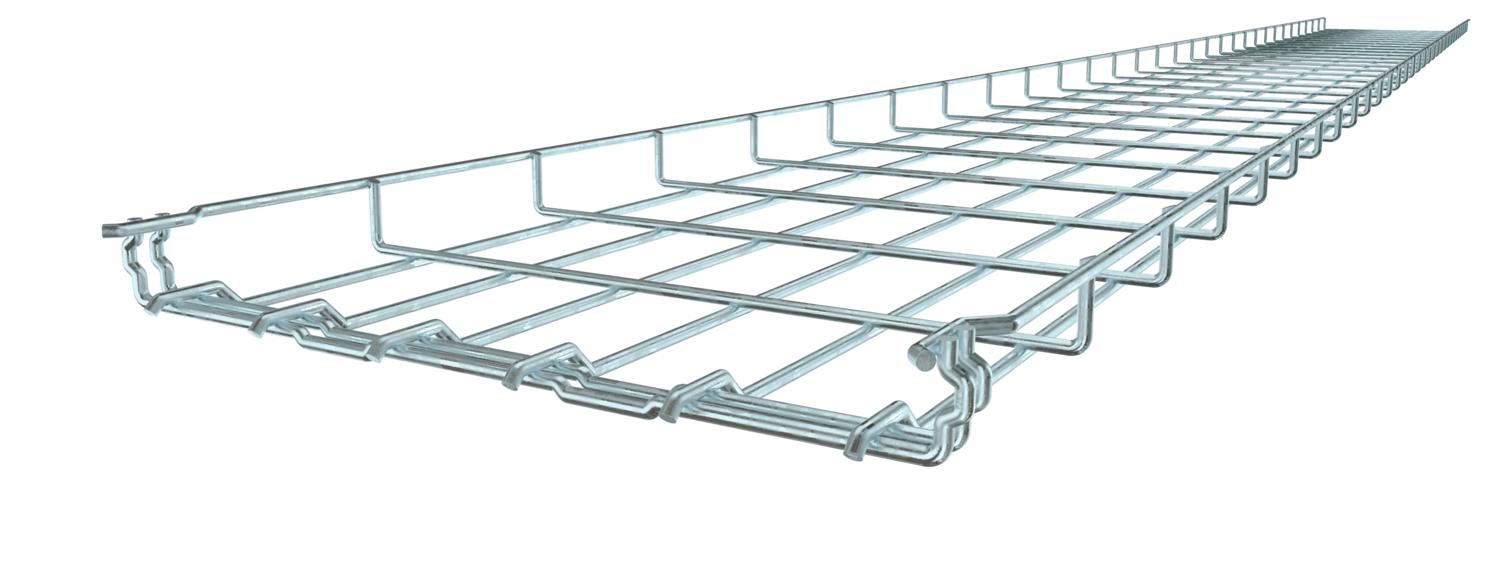

GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nee	6000075	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel voor draadgoot, vergrendelbaar FT	DGRR 50 FT	6001820	m	3 m
Hoekverbinder FT	GEV 36 FT	6016723	Stuks	20 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Scheidingsschot 30 DD	TSG 30 DD	6062314	m	3 m
Aftakplaat FT	KAB GR FT	6220142	Stuks	10 Stuks
Draadgootadapter voor dakgeleiderhouder	165 MBG HGRM	5218886	Stuks	50 Stuks
