Draadgoot GR-Magic® 55 G 3000 | 450 | 55 | 4,8 | 195 | nee

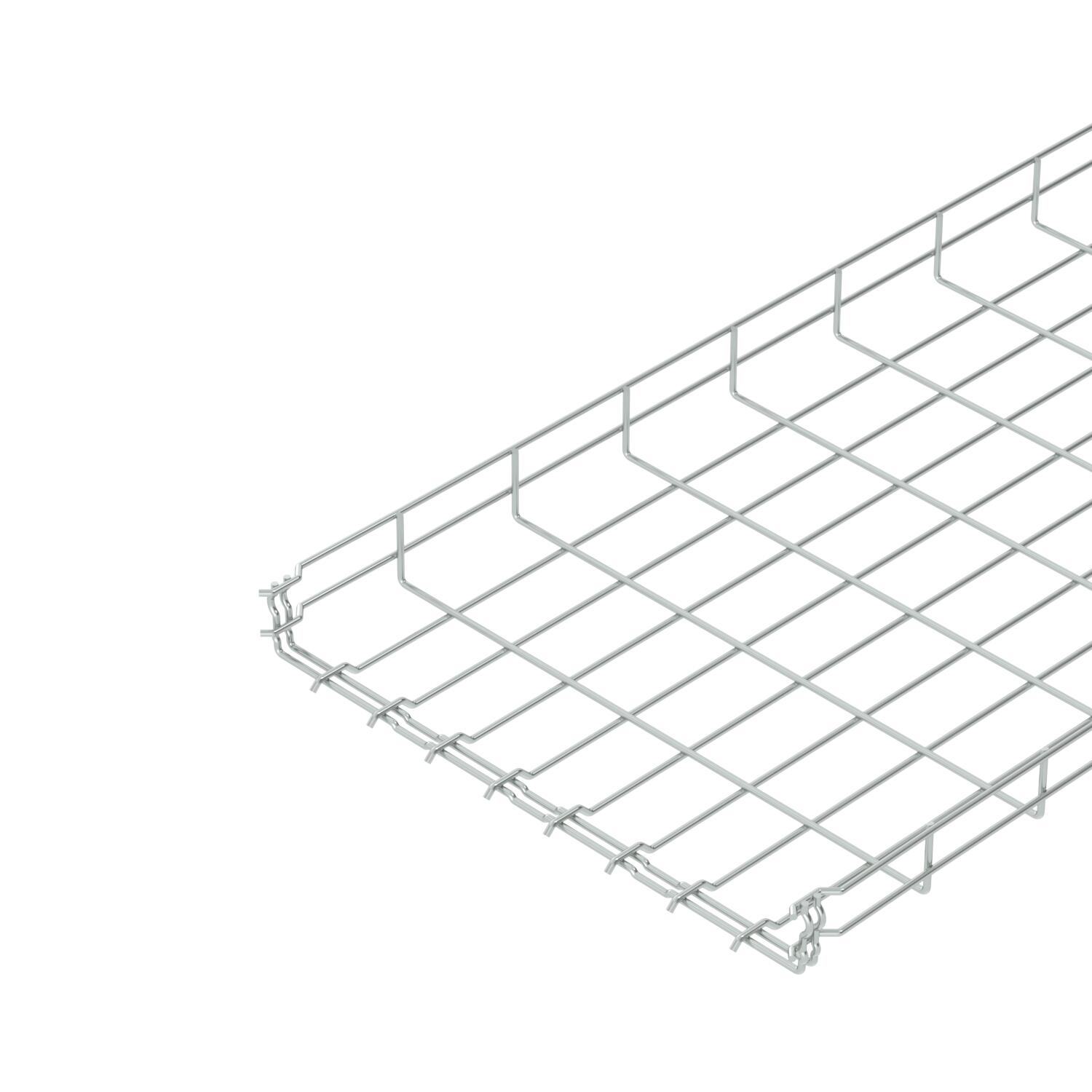

Draadgoot GR-Magic® 55 G

Art.nr. 6001451 | EAN 4012196018185

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Nadere informatie over de UL-classificatie kunt u vinden in de desbetreffende toelating.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	55x450x3000
Draaddiameter	4,8 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Materiaal	Staal
Nuttige doorsnede	19500 mm²
Nuttige doorsnede	195 cm²

Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

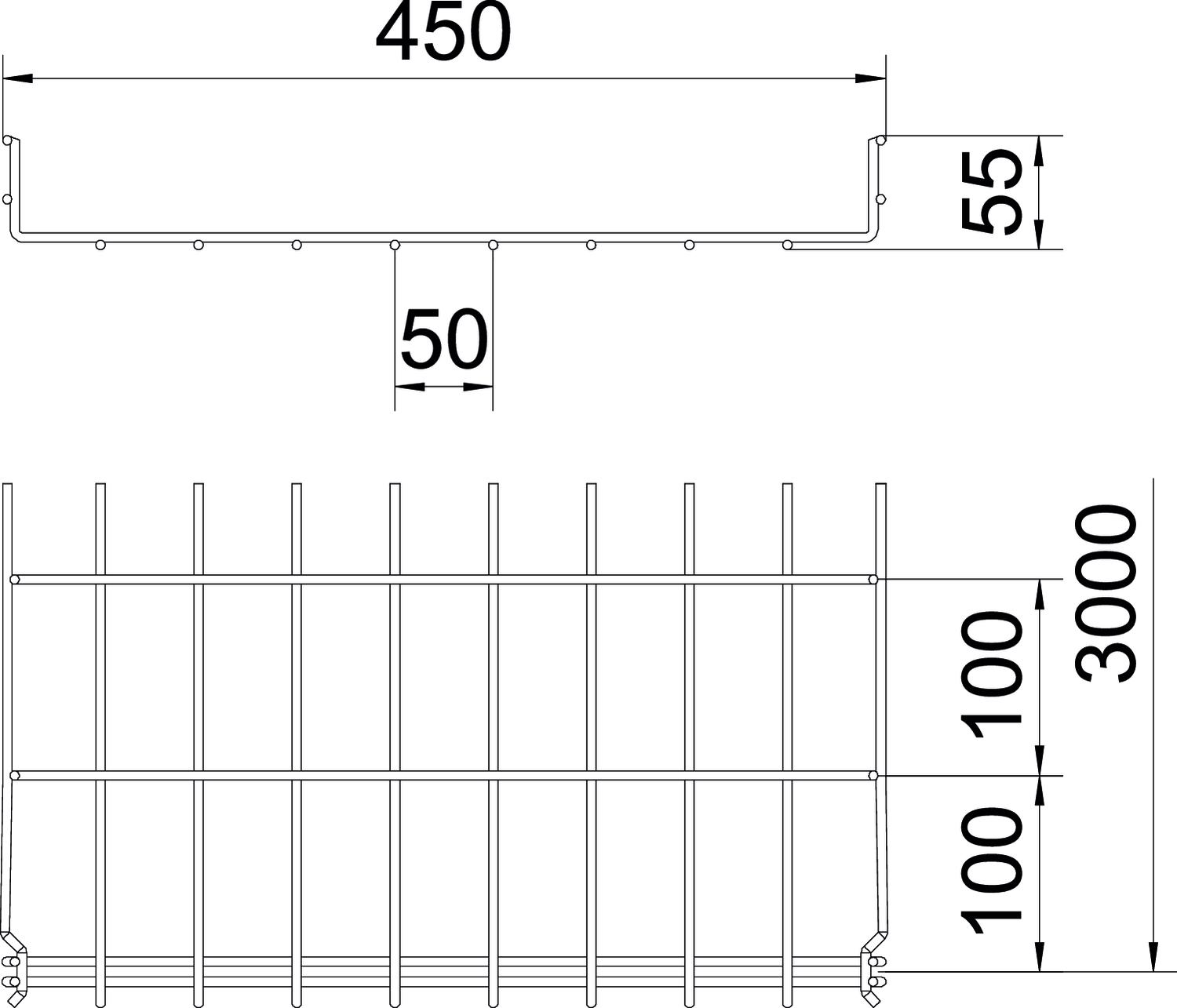

Afmetingen

Afm. H	58 mm
Breedte	17,72 in
Breedte	450 mm
Hoogte	2,17 in

Hoogte	55 mm
Lengte	3000 mm
Maat B	450 mm

Belastingen

Steunafstand 1,0 m	0,9 kN/m
Steunafstand 1,5 m	0,6 kN/m

Steunafstand 2,0 m	0,3 kN/m
Steunafstand 2,5 m	0,25 kN/m

Technische gegevens

Belastingsdiagram draadgoot GR-Magic type GRM 55

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	nee	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nee	6001454	m	3 m
