Draadgoot GR-Magic® 55 met 2 scheidingsschotten

Art.nr. 6006397 | EAN 4012195438663

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud	nee

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Draadgoot Magic met gegoten verbinder en twee ingelaste scheidingsschotten in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

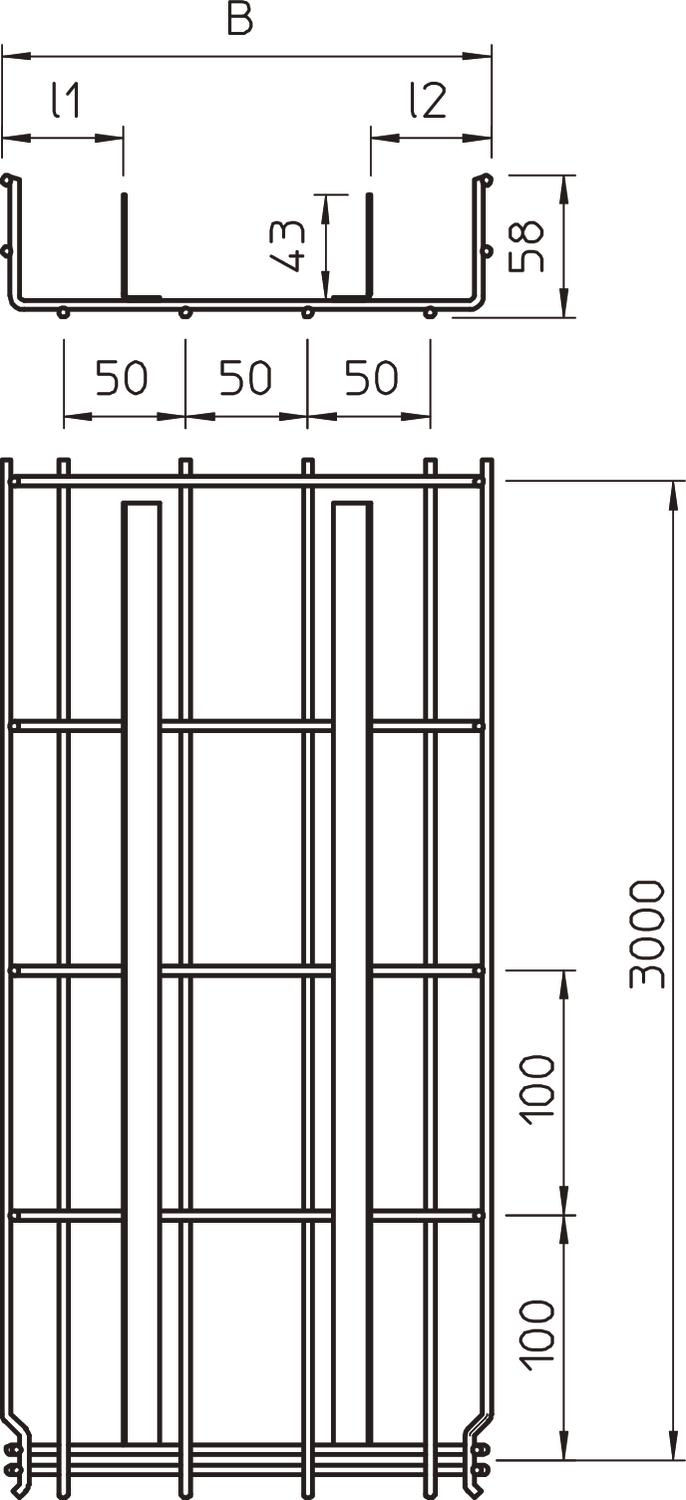

Afmetingen

Afmeting L2 (mm)	230 mm
Belastingstesttype conform IEC 61537	Type II
Breedte	15,75 in
Breedte	400 mm
CO2-voetafdruk (GWP) van wieg tot poort	6,0012 kg CO2e / 1 Meter
Dimensie	55x400x3000
Draaddiameter	4,8 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	twee
Hoogte	55 mm
Hoogte	2,17 in
Kleur	zink
Lengte	3000 mm
Maat A	230 mm
Maat B	400 mm

Maat l1	118 mm
Materiaal	Staal
Nuttige doorsnede	175 cm²
Nuttige doorsnede	17500 mm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Steunafstand 1,0 m	2,3 kN/m
Steunafstand 1,5 m	1,4 kN/m
Steunafstand 2,0 m	0,6 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

Belastingdiagram draadgoot GR-Magic type GRM-2T 55

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM-2T 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	nee	6006395	m	3 m
GRM-2T 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	nee	6006396	m	3 m
GRM-2T 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	nee	6006397	m	3 m
GRM-2T 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6006468	m	3 m
