Draagklem, met schroefdraadbout onder

Art.nr. 1488295 | EAN 4012197389437

Art.nr. / Type

Lengte

Breedte	45 mm

Hoogte	36 mm

Maat L

Flensdikte F min.

Flensdikte F max.

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Draagklem, met schroefdraadbout M6 onder voor individuele montage-oplossingen. Bevestiging op stalen dragers door opslaan.

Technische gegevens

Technische gegevens

Aansluittype/-component	Schroefdraad
Breedte	45 mm
Breukbelasting	0,45 kN
Dimensie	14-20mm
Flensdikte F max.	20 mm
Flensdikte F min.	14 mm
Hoogte	36 mm
Lengte	40 mm

Maat L	40 mm
Materiaal	Staal
Oppervlak	Zinklamel
Scharnier instelbaar	nee
Scharnierend	nee
Schroefdraad	M6 x 9 mm
Schroefdraad metrisch	6
Type bevestiging	Klemmenstrook

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Maat L	Flensdikte F min.	Flensdikte F max.	Art.nr.	Aantal	kl. VKE
SCUTB 3-7 M6	33 mm	45 mm	36 mm	33 mm	3 mm	7 mm	1488291	Stuks	100 Stuks
SCUTB 7-13 M6	36 mm	45 mm	36 mm	36 mm	7 mm	13 mm	1488293	Stuks	100 Stuks
SCUTB 14-20 M6	40 mm	45 mm	36 mm	40 mm	14 mm	20 mm	1488295	Stuks	100 Stuks

Downloads

Specificatieblad SCUTB 14-20 M6 / 1488295 , 0.18MB , pdf

EU Conformiteitsverklaring SCUTB 14-20 M6 / 1488295 , 0.13MB , pdf

UK Conformiteitsverklaring SCUTB 14-20 M6 / 1488295 , 0.09MB , pdf

Download

REACH Conformiteitsverklaring SCUTB 14-20 M6 / 1488295 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring SCUTB 14-20 M6 / 1488295 , 0.13MB , pdf

Download

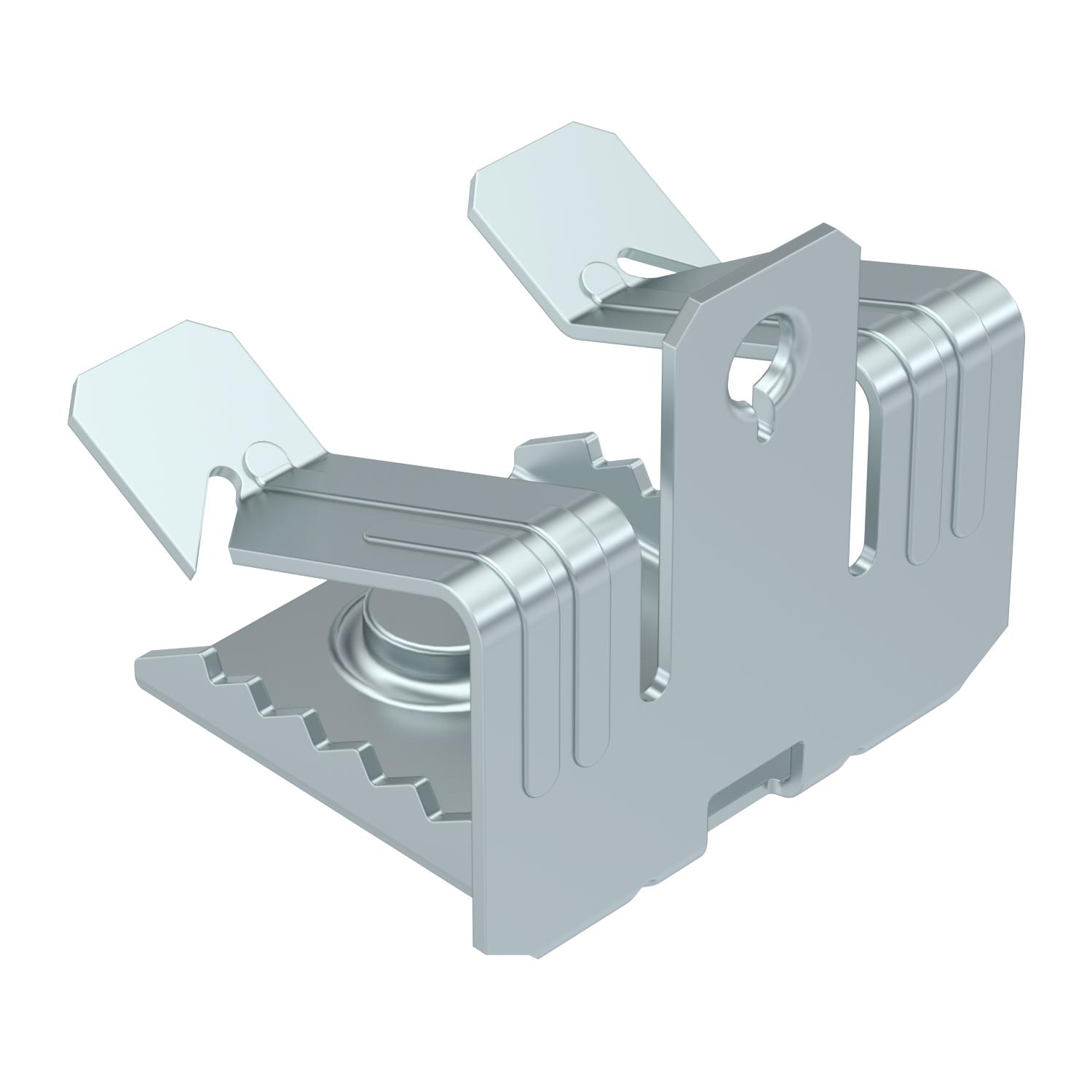

Productgrafiek SCUTB 14-20 M6 / 1488295, 58.57 kB, jpg

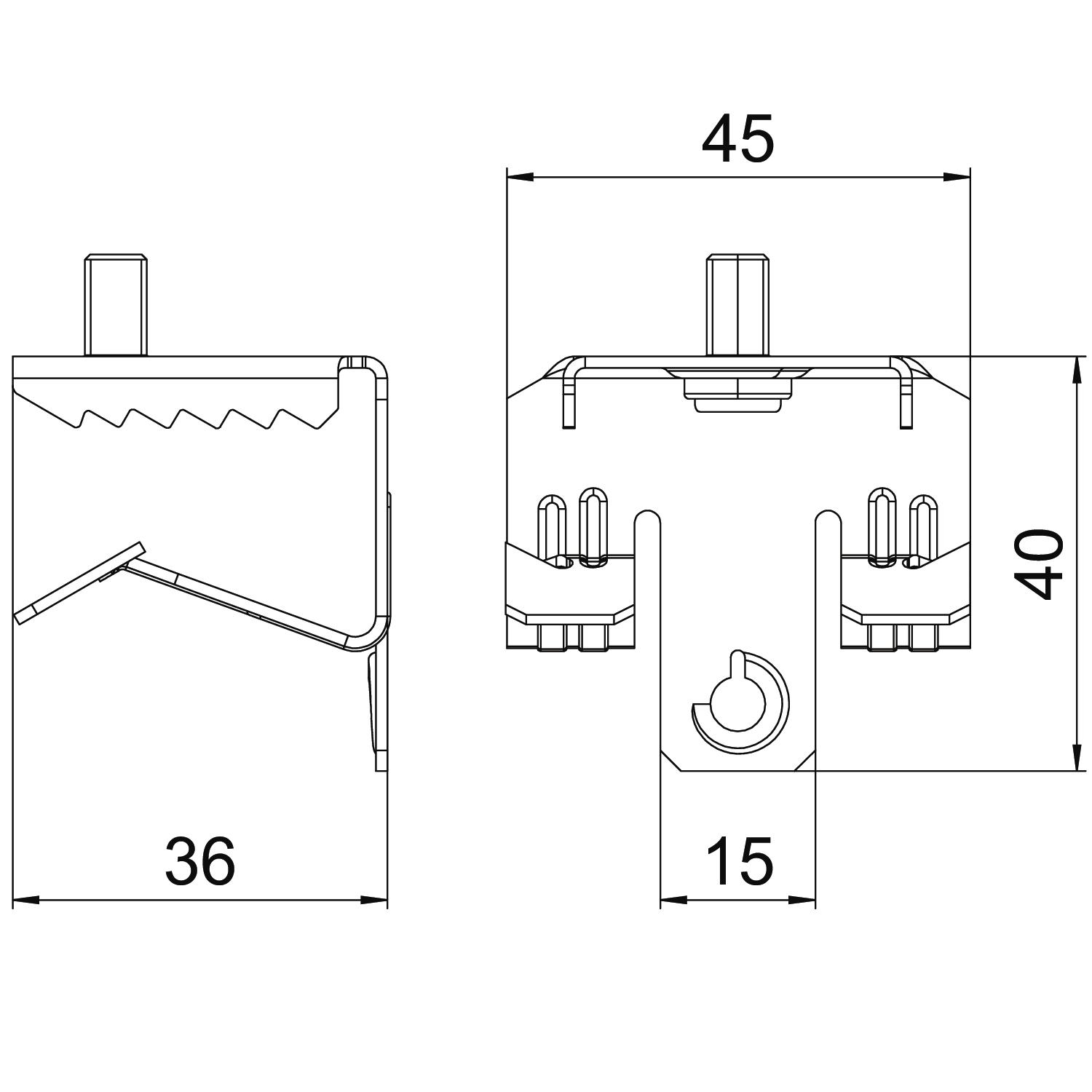

Dimensionale tekening SCUTB 14-20 M6 / 1488295, 78.93 kB, jpg
