G-draadgoot Magic® 150 A2
Art.nr. 6005559 | EAN 4012195686507
- Productbeschrijving
-

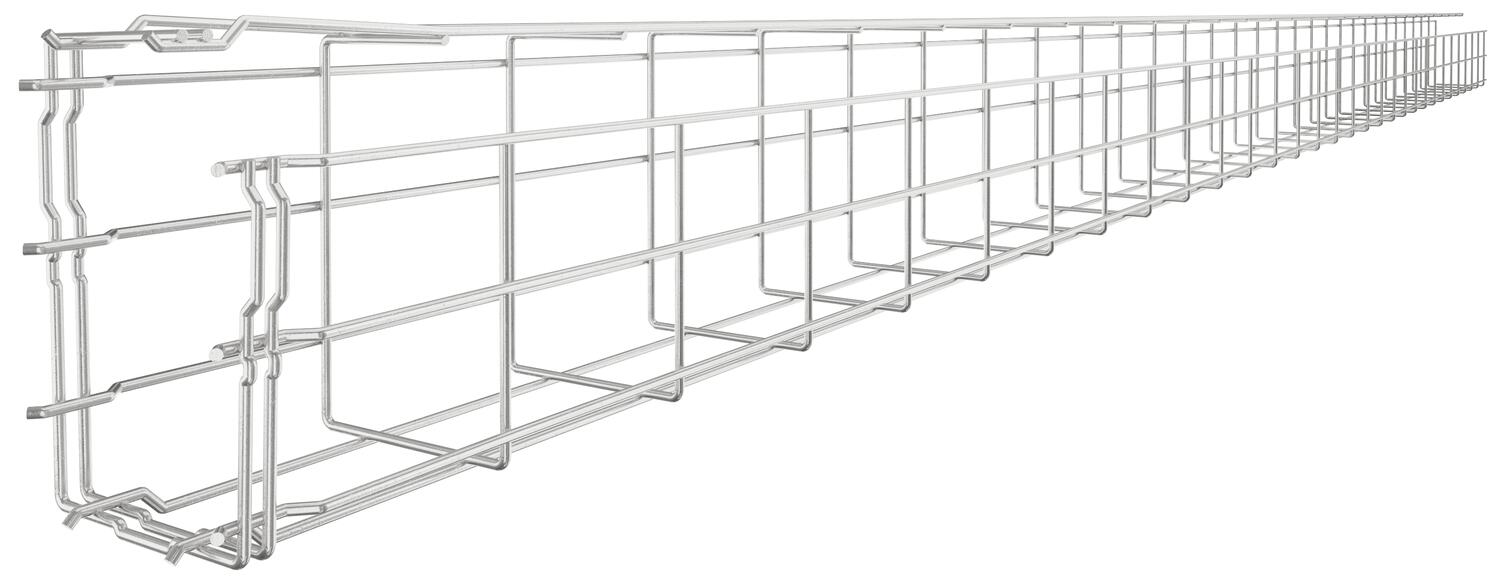

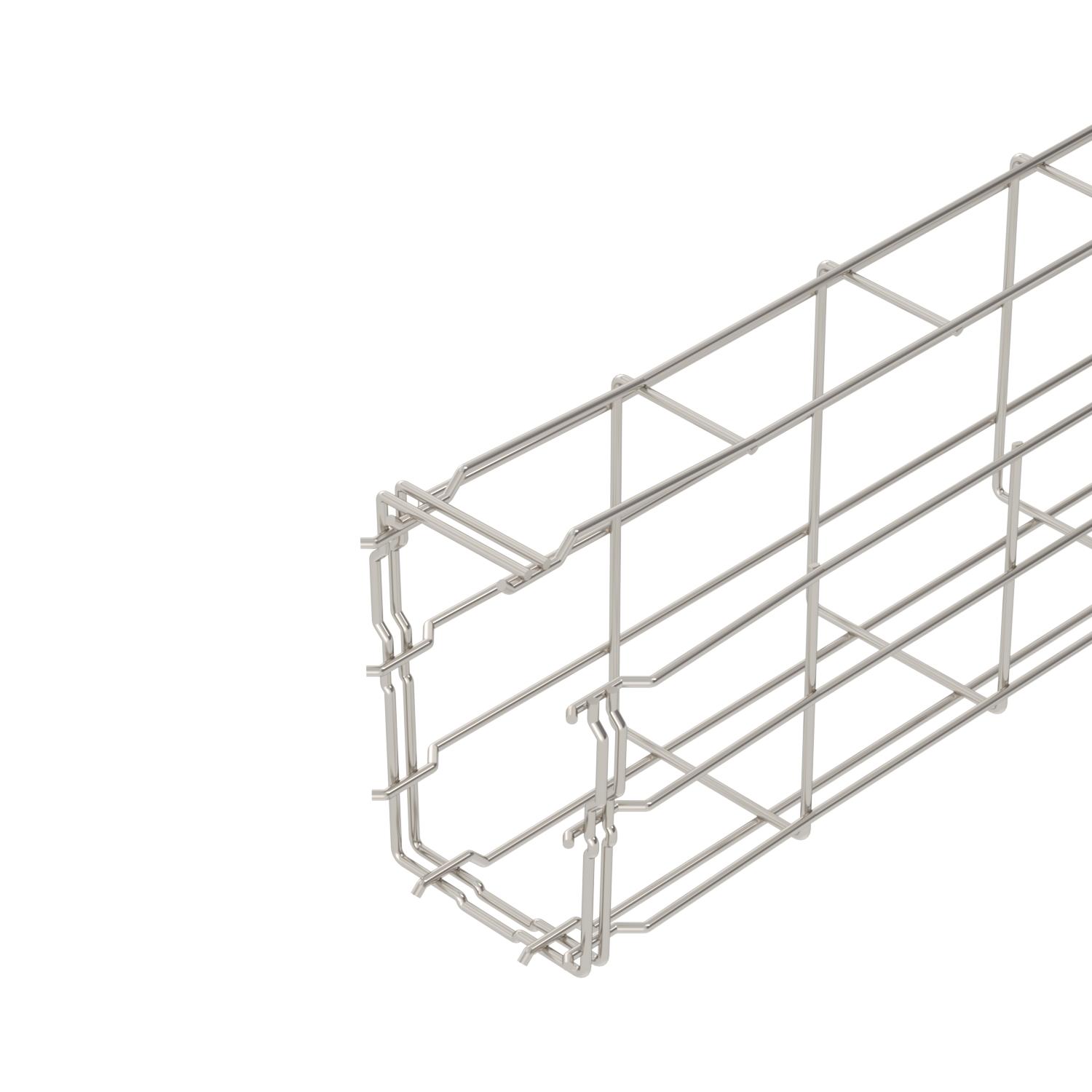

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypen zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-

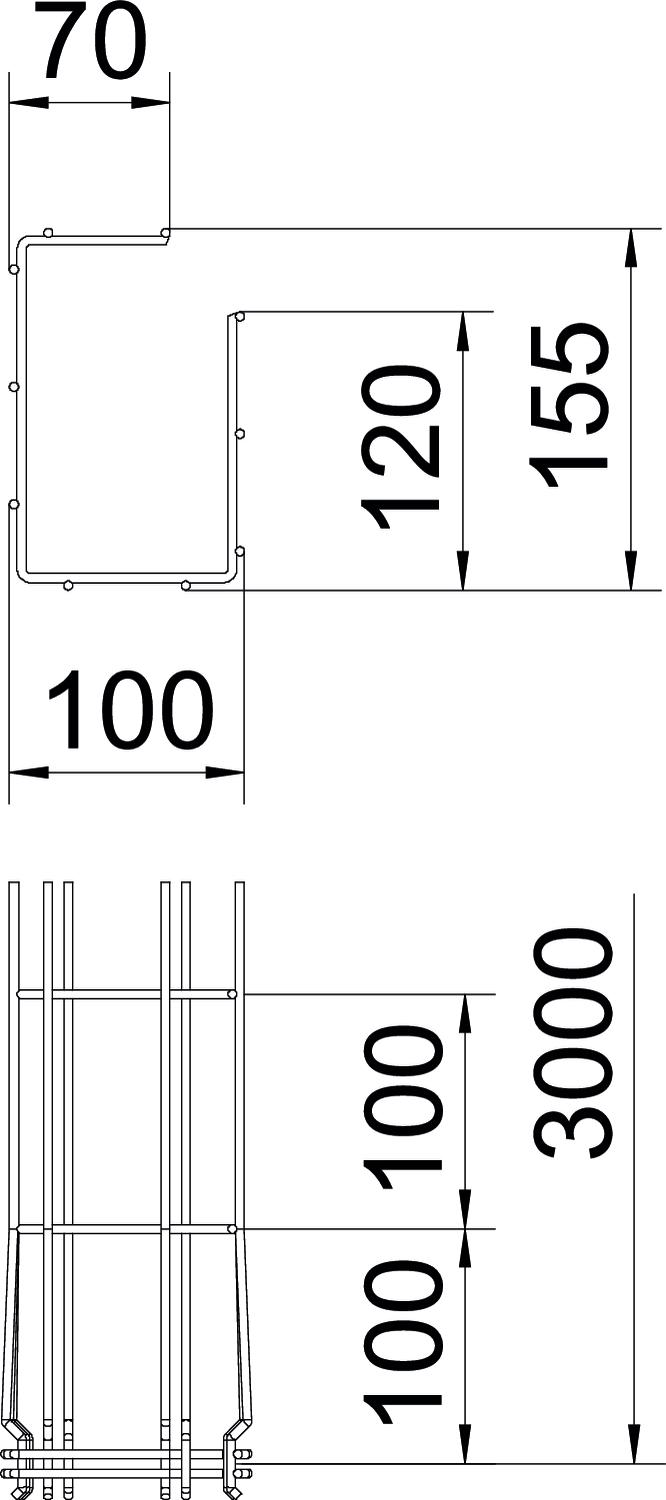

Afmetingen
Afm. H 155 mm Belastingstesttype conform IEC 61537 Type II Breedte 100 mm Breedte 3,94 in CO2-voetafdruk (GWP) van wieg tot poort 6,4222 kg CO2e / 1 Meter Dimensie 150x100x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 5,91 in Hoogte 150 mm Kleur roestvrij staal Lengte 3000 mm Maat A 120 mm Maat B 100 mm Maat C 68 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 10700 mm² Nuttige doorsnede 107 cm² Oppervlak blank, nabehandeld Profielvorm G-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Steunafstand 1,0 m 0,6 kN/m Steunafstand 1,5 m 0,5 kN/m Steunafstand 2,0 m 0,35 kN/m Steunafstand 2,5 m 0,3 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder A2
GSV 34 A2 6016642 20 Stuks
Wand- en bodembevestiging A4
WB GR A4 6017164 20 Stuks - Downloads
-
