- Productbeschrijving
-

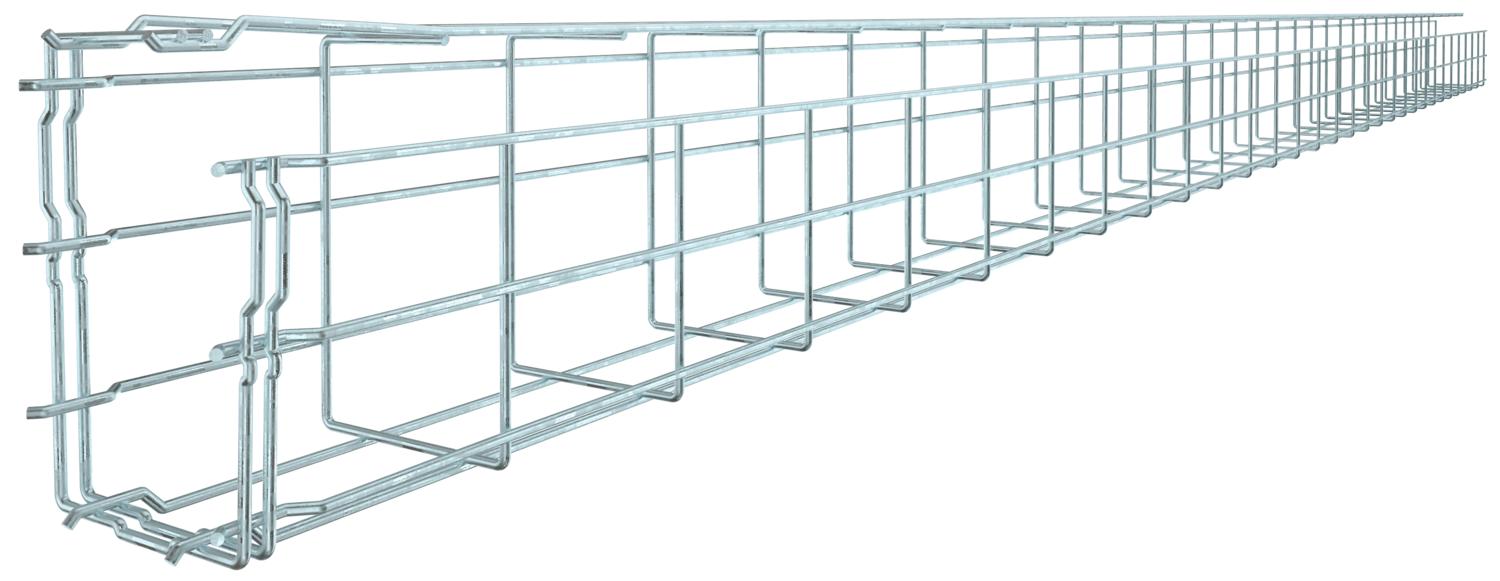

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypen zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-

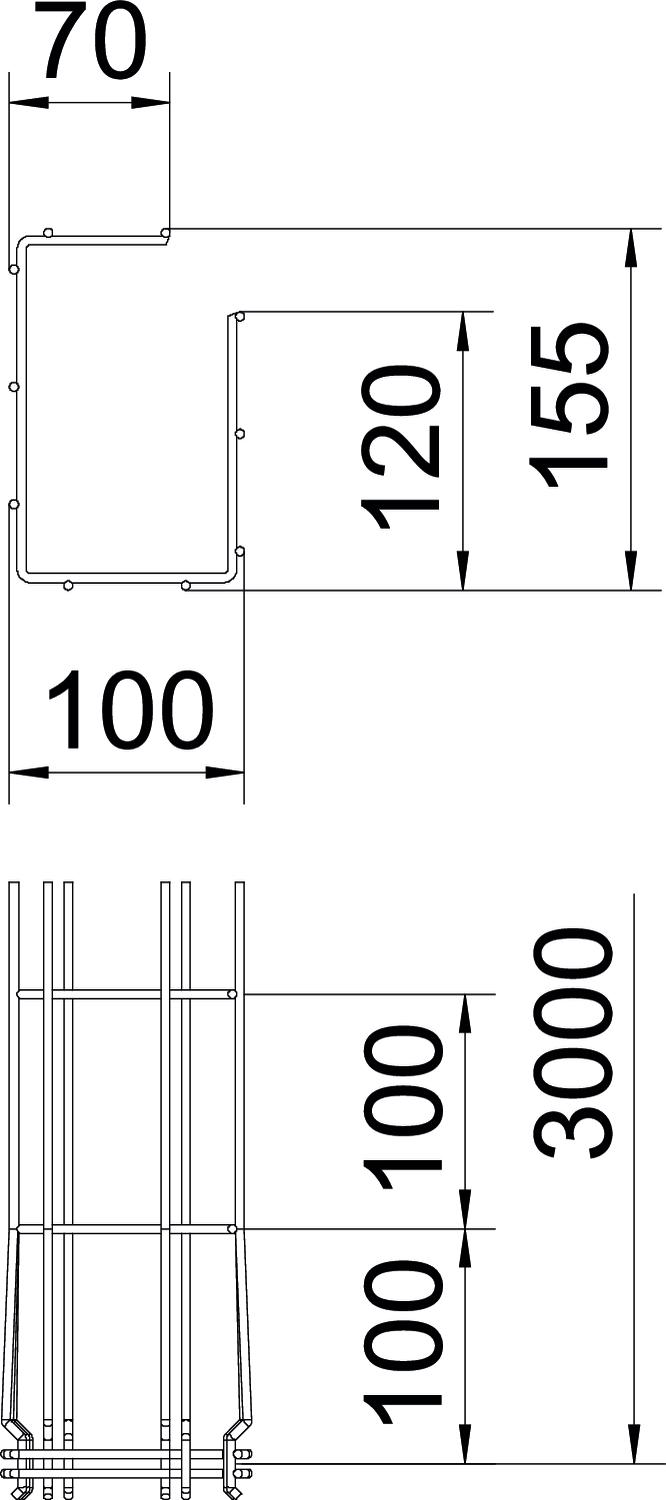

Afmetingen
Afm. H 155 mm Belastingstesttype conform IEC 61537 Type II Breedte 100 mm Breedte 3,94 in CO2-voetafdruk (GWP) van wieg tot poort 2,7376 kg CO2e / 1 Meter Dimensie 150x100x3000 Draaddiameter 3,9 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Hoogte 150 mm Hoogte 5,91 in Kleur zink Lengte 3000 mm Maat A 120 mm Maat B 100 mm Maat C 68 mm Materiaal Staal Nuttige doorsnede 10700 mm² Nuttige doorsnede 107 cm² Oppervlak thermisch verzinkt Profielvorm G-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Steunafstand 1,0 m 0,6 kN/m Steunafstand 1,5 m 0,5 kN/m Steunafstand 2,0 m 0,35 kN/m Steunafstand 2,5 m 0,3 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
- Downloads
-
Specificatieblad G-GRM 150 100 FT / 6005529 , 0.23MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfBrochure Draadgootsystemen , 2.10MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring G-GRM 150 100 FT / 6005529 , 0.13MB , pdfREACH Conformiteitsverklaring G-GRM 150 100 FT / 6005529 , 0.12MB , pdfRoHS Conformiteitsverklaring G-GRM 150 100 FT / 6005529 , 0.13MB , pdfMilieuproductdeclaratie (EPD) G-GRM 150 100 FT / 6005529 , 1.48MB , pdfSelectiehulp GR-Magic® , 0.27MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Montage-instructies draadgoten , 9.52MB , pdf
