Generator connection box, type 1+2 for 3x 2 PV string IP67

Generator connection box, type 1+2 for 3x 2 PV string

Art.nr. 5088460 | EAN 4012197435097

Art.nr. / Type	5088460 / PVG-BC 900K 222

Beschermingsgraad	IP67

Terug naar overzicht

Productbeschrijving

Productbeschrijving

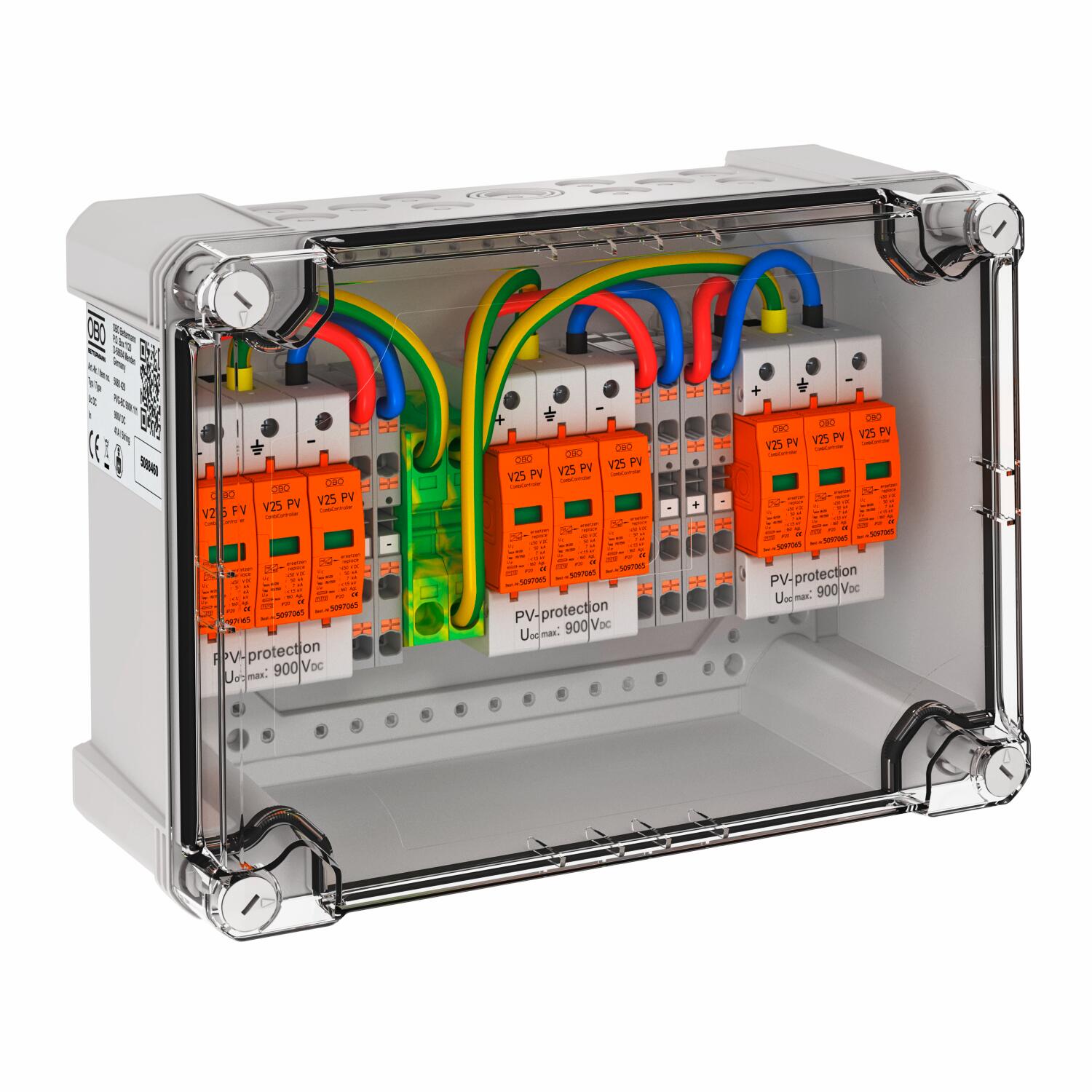

Generator connection box, type 1+2, for photovoltaic systems, to connect 3 x 2 string. For DC protection of the inverter.

• Varistor conductor, pluggable, with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50530-12)
• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)
• 3 protection devices with 3 push-in terminals to 6 mm² pre-installed in the housing, to 41 A DC per terminal
• Polycarbonate housing (IP67), UV-resistant for the use outdoors, cable gland set and pressure balance plug included

If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal ingangen	2
Aantal leidinginvoeren	19
Aantal string-ingangen	2
Aderdoorsnede flexibel (soepel) max.	10 AWG
Aderdoorsnede flexibel (soepel) max.	6 mm²
Aderdoorsnede flexibel (soepel) min.	21 AWG
Aderdoorsnede flexibel (soepel) min.	0,5 mm²
Anschlussart Generatoranschlusskasten	Push-in terminal
Bedrijfstemperatuur max.	60 °C
Bedrijfstemperatuur min.	-25 °C
Beschermingsgraad	IP67
Beschermingsgraad IK-code	IK08
Bliksempiekstroom (10/350 μs)	7 kA

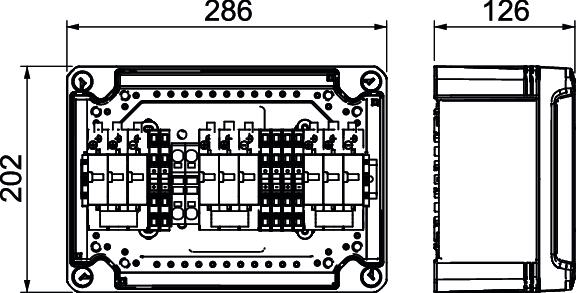

Breedte	286 mm
Diepe	126 mm
Dimensie	900V DC
Doorsnede geleider vast (een-/meeraderig) max.	8 AWG
Doorsnede geleider vast (een-/meeraderig) max.	10 mm²
Doorsnede geleider vast (een-/meeraderig) min.	21 AWG
Doorsnede geleider vast (een-/meeraderig) min.	0,5 mm²
Entries per MPPT	2
Exits per MPPT	1
Hoogte	202 mm
LPZ	0→2

Materiaal behuizing	PC
max. Ingangsspanning DC	900 V
max. ingangsstroom per string	41 A
max. Uitgangsstroom	41 A
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuspanning DC	900 V
Monitoring-functie	nee
Montagetype	voorgemonteerd in kast
Netvorm	DC
Netvorm DC	ja
Nominale afleidstootstroom (8/20 μs)	30 kA
Number of MPPTs	3
Signalering op het apparaat	optisch
Soort invoer	Schroefverbinding
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 1 + 2
String-zekering	zonder
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-25 °C
Testklasse type 1	ja
Testklasse type 2	ja
Testklasse type 3	nee
Uitvoering	Voor 3 MPPT en met Push-In-klem
Voorzien van scheidingsschakelaar belasting	nee
