Haakse aansluitstukken 90°, PG-schroefdraad 9 | 9

Haakse aansluitstukken 90°, PG-schroefdraad

Art.nr. 2029901 | EAN 4012195445395

Art.nr. / Type

Afmeting schroefdraad PG binnen

Afmeting schroefdraad PG buiten

Productbeschrijving

Productbeschrijving

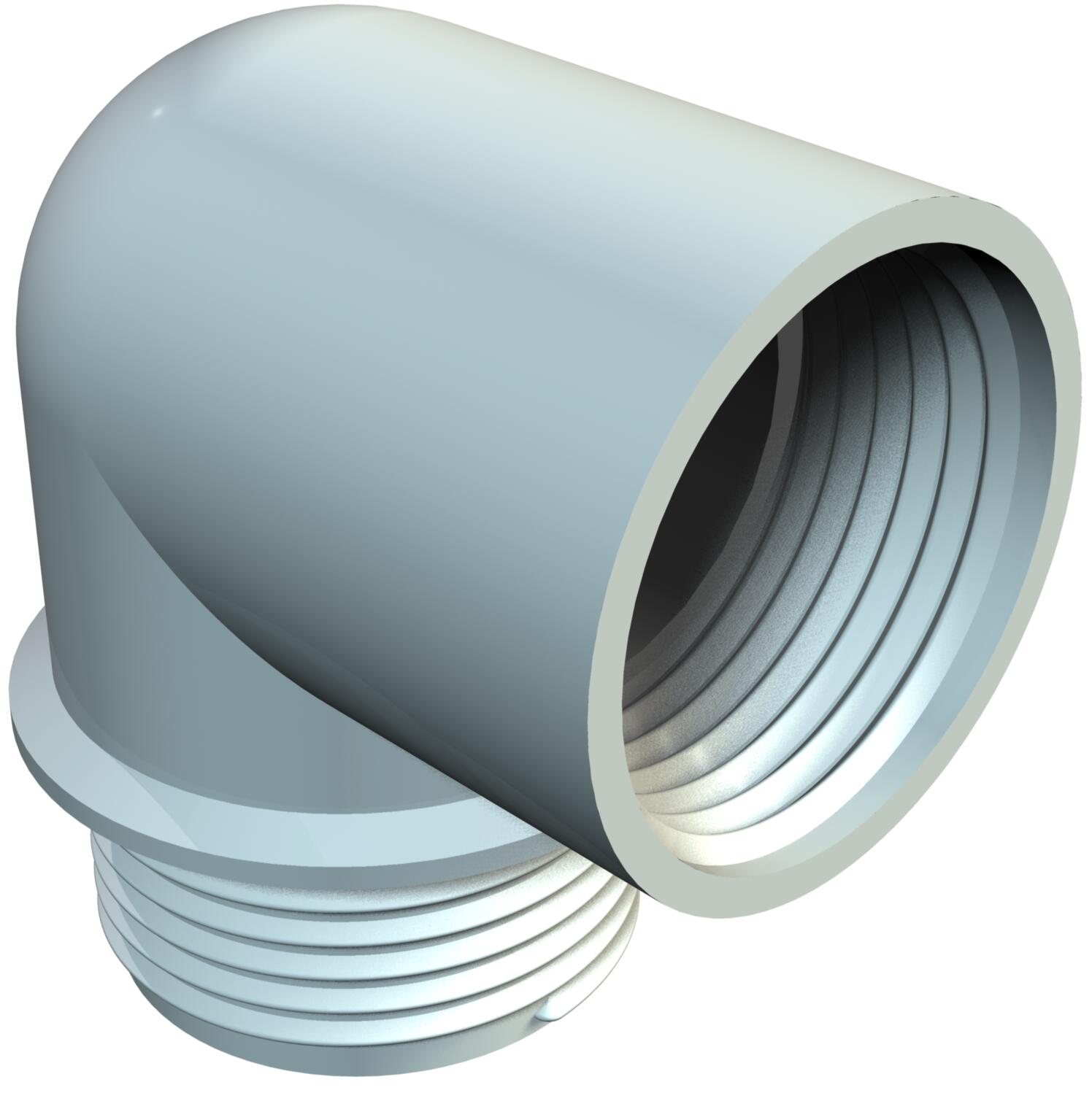

Haakse aansluitstukken met PG-binnen- en -buitendraad conform DIN 40430.
Het haakse aansluitstuk kan met 2 drukringen 107/D van staal, een dichtring 107/A of 107/B en een drukschroef 107/E worden gecompleteerd tot een haakse koppeling.

Technische gegevens

Technische gegevens

Afmeting schroefdraad PG binnen	9
Afmeting schroefdraad PG buiten	9
CO2-voetafdruk (GWP) van wieg tot poort	0,0243 kg CO2e / 1 Stuk
Dimensie	PG9
Kleur	Lichtgrijs

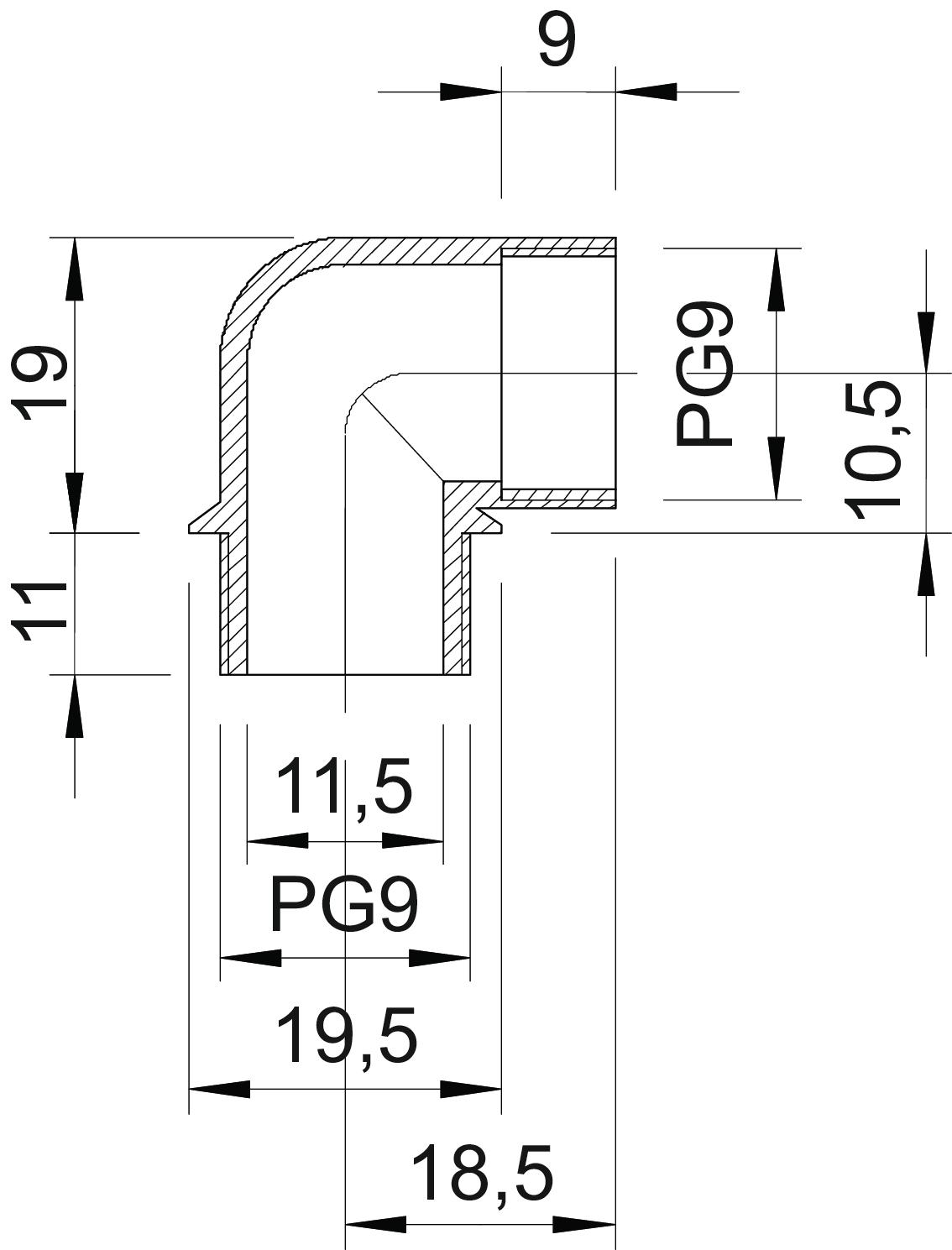

Maat A	18,5 mm
Maat B	10,5 mm
Maat D1	19,5 mm
Maat D2	11,5 mm

Maat L1	11 mm
Maat L2	9 mm
Maat L3	19 mm
Materiaal	Polyamide
Schroefdraad	Pg 9
Temperatuurbereik max.	65 °C
Temperatuurbereik min.	-20 °C
Uitvoering	met schroefdraad
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C

Alle typen

Alle typen

Type	Afmeting schroefdraad PG binnen	Afmeting schroefdraad PG buiten	Art.nr.	Aantal	kl. VKE
107 W PG 9 PA	9	9	2029901	Stuks	10 Stuks
107 W PG11 PA	11	11	2029928	Stuks	10 Stuks
107 W PG13.5 PA	13,5	13,5	2029936	Stuks	10 Stuks
107 W PG16 PA	16	16	2029944	Stuks	10 Stuks
107 W PG21 PA	21	21	2029952	Stuks	10 Stuks
