HW-hollewand apparatuur-verbindingsdoos 61, luchtdicht 61 | 68 | 68 | 20/25 mm | 10

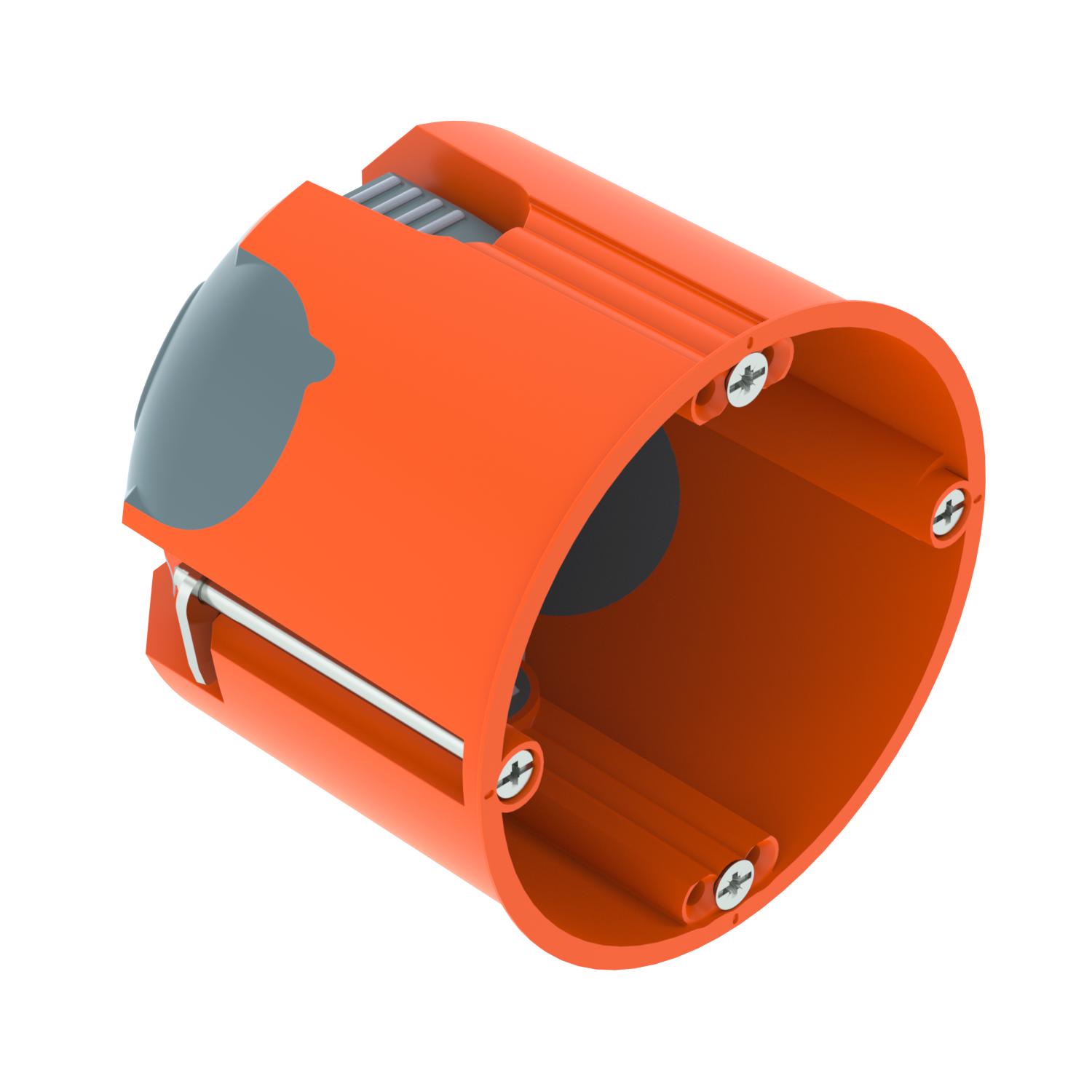

HW-hollewand apparatuur-verbindingsdoos 61, luchtdicht

Art.nr. 2003808 | EAN 4012196715947

Art.nr. / Type	2003808 / HG 61-L

Hoogte	61 mm

Diameter	68 mm

Freesgatdiameter	68 mm

voor buisdiameter	20/25 mm

Aantal invoeren	10

Productbeschrijving

Productbeschrijving

Hollewanddoos met luchtdichte membraaninvoeren, voor toepassing in holle wanden met een beperkte inbouwdiepte van minimaal 61 mm en een plaatdikte van 5-40 mm.
• 2 x 3 schroefaansluitingen
• Apparaatschroeven, spanschoenen
• 2 combileidinginvoeren Ø 20 en 25 mm
• 4 ingangen voor NYM-kabels 3 x 1,5 mm
• 2 ingangen voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• 2 ingangen voor NYM-kabels 5 x 2,5 mm² of 7 x 1,5 mm²
• Luchtdichte aansluiting op andere apparaatdozen via aansluitstuk type ZH 11-V
• Geluidsdemping beproefd tot 70 dB conform ISO 10140-2
Toebehoren: 10 x aansluitstukken ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.

Technische gegevens

Technische gegevens

Aantal invoeren	10
Aantal inzetten	1
Beschermingsgraad	IP 30
Bevestigen van apparatuur	Schroeven
CO2-voetafdruk (GWP) van wieg tot poort	0,0889 kg CO2e / 1 Stuk
Deksel	zonder
Dekselbevestiging	Schroeven
Diameter	68 mm

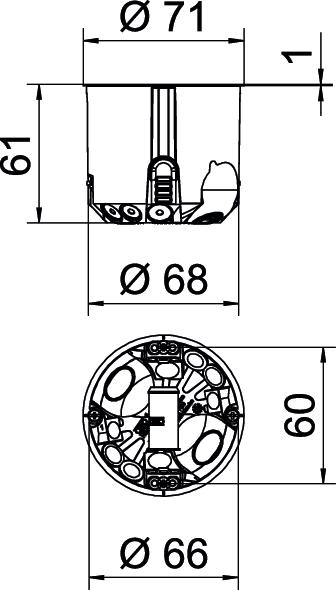

Dimensie	Ø68mm, H61mm
Freesgatdiameter	68 mm
Geschikt voor plaatdikte max.	40 mm
Geschikt voor plaatdikte min.	5 mm
Halogeenvrij	ja
Hoogte	61 mm
Kleur	oranje/grijs
Leidinginvoeren 3 x 1,5 mm²	4

Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm²	2
Leidinginvoeren 5 x 2,5 mm² / 7 x 1,5 mm²	2
Luchtdicht	ja
Materiaal	Polypropyleen / Thermoplastisch elastomeer
Met schroeven	ja
Nominale doorsnede max.	2,5 mm²
Nominale doorsnede min.	1,5 mm²
Nominale spanning	400 V
Slagvast	nee
Soort doorvoer behuizing	Invoermembraan
Sound insulation	tested up to 70 dB according to ISO 10140-2
Steunen	Verbindingssteunen
Type invoer	NYM-kabels, datakabels en ribbelbuizen
Vlambestendig	volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C
voor buisdiameter	20/25 mm
Vorm	Rond
