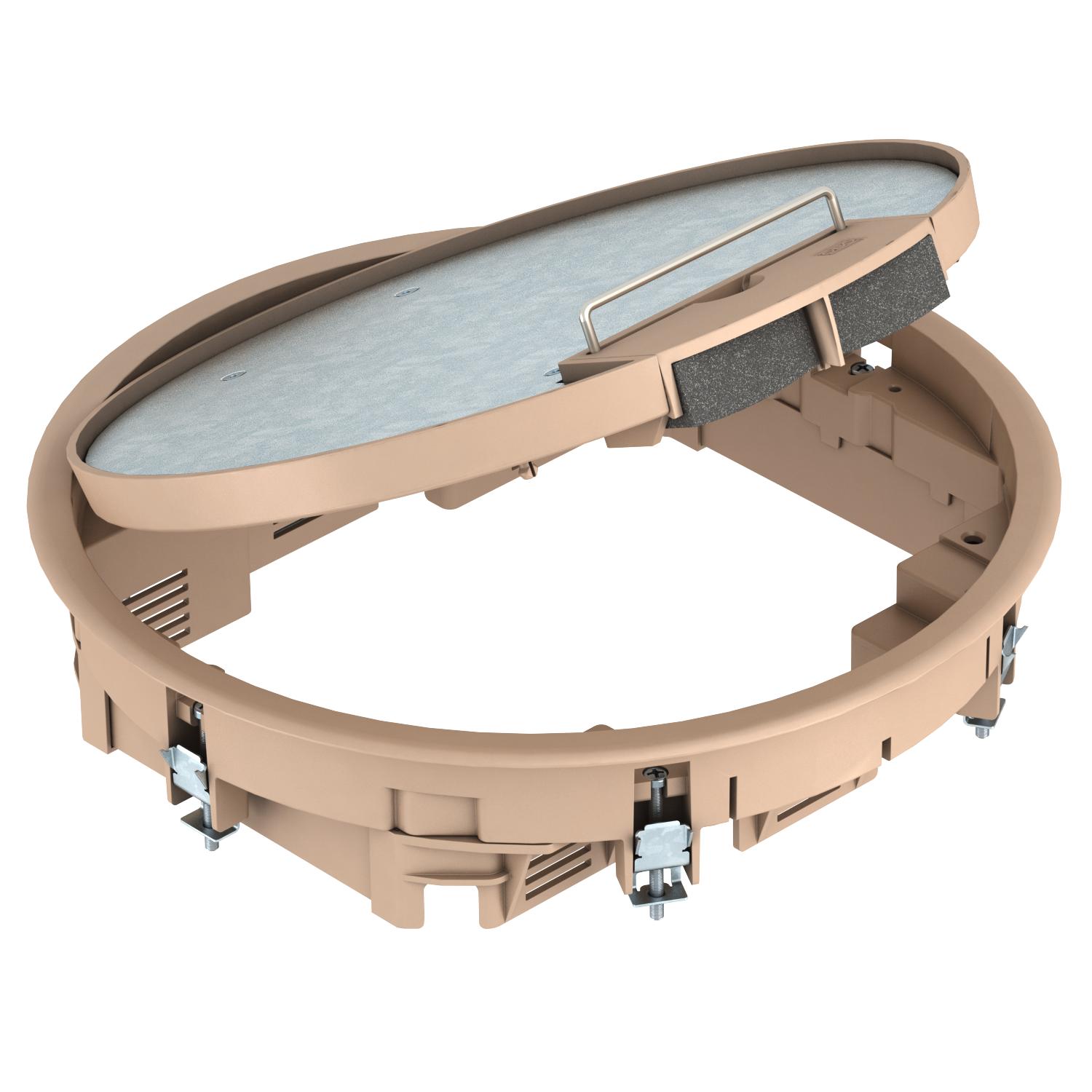

Inbouweenheid GESR7 met greepbeugel
Art.nr. 7405460 | EAN 4012195103806
- Productbeschrijving
-
ProductbeschrijvingInbpuweenheidmet greepbeugel voor maximaal 10 Module 45-apparaten in 2 universele dragers UT3 en een UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Tot maximaal 7 installatie-apparaten toepasbaar met centraalplaat 50.
-
- Technische gegevens
-
Technische gegevens

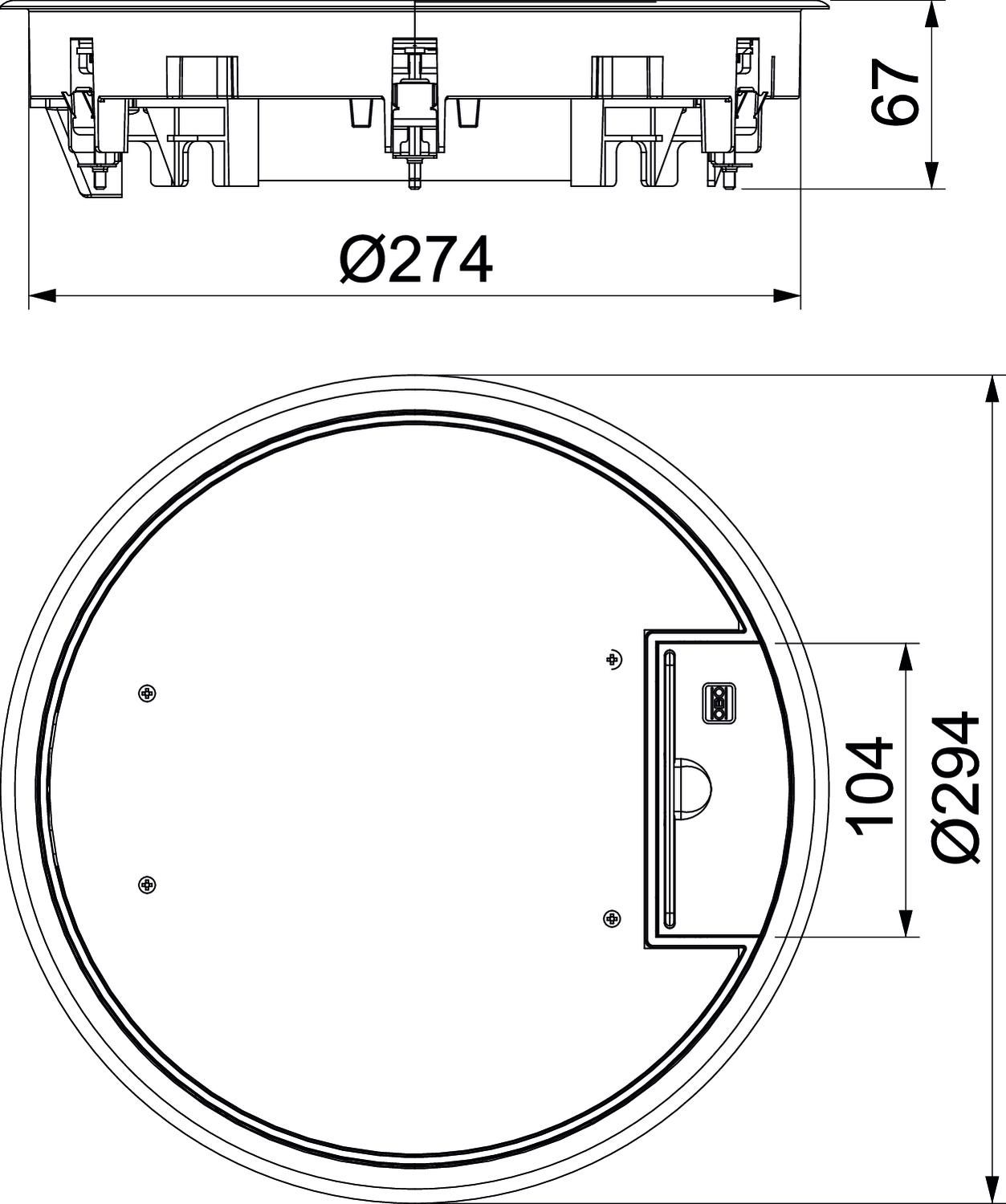

Aantal inbouwbare apparaten 10 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 Beschermraam vloerbekleding ja Buitendiameter 294 mm CO2-voetafdruk (GWP) van wieg tot poort 8,3362 kg CO2e / 1 Stuk Dikte vloerbedekking 5 mm Dimensie Ø294x66 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal ja Heavy-duty uitvoering nee Inbouwdiameter 275 Inbouwdiepte 78 mm Kleur grijsbeige; RAL 1019 Materiaal Polyamide Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden R7 Openingsmechanisme Handvat Raamuitvoering Frame voor tapijtrand Spanbereik D max. 36 mm Spanbereik D min. 14 mm Toelatingen VDE Type inbouwsysteem UT3 / UT4 Uitvoering Rond Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 78 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm
MTU 2 7407836 1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm
MTU 3 7407840 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks - Downloads
-
Specificatieblad GESR7 10U 1019 / 7405460 , 0.26MB , pdfEU Conformiteitsverklaring GESR7 10U 1019 / 7405460 , 0.12MB , pdfREACH Conformiteitsverklaring GESR7 10U 1019 / 7405460 , 0.12MB , pdfRoHS Conformiteitsverklaring GESR7 10U 1019 / 7405460 , 0.13MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
