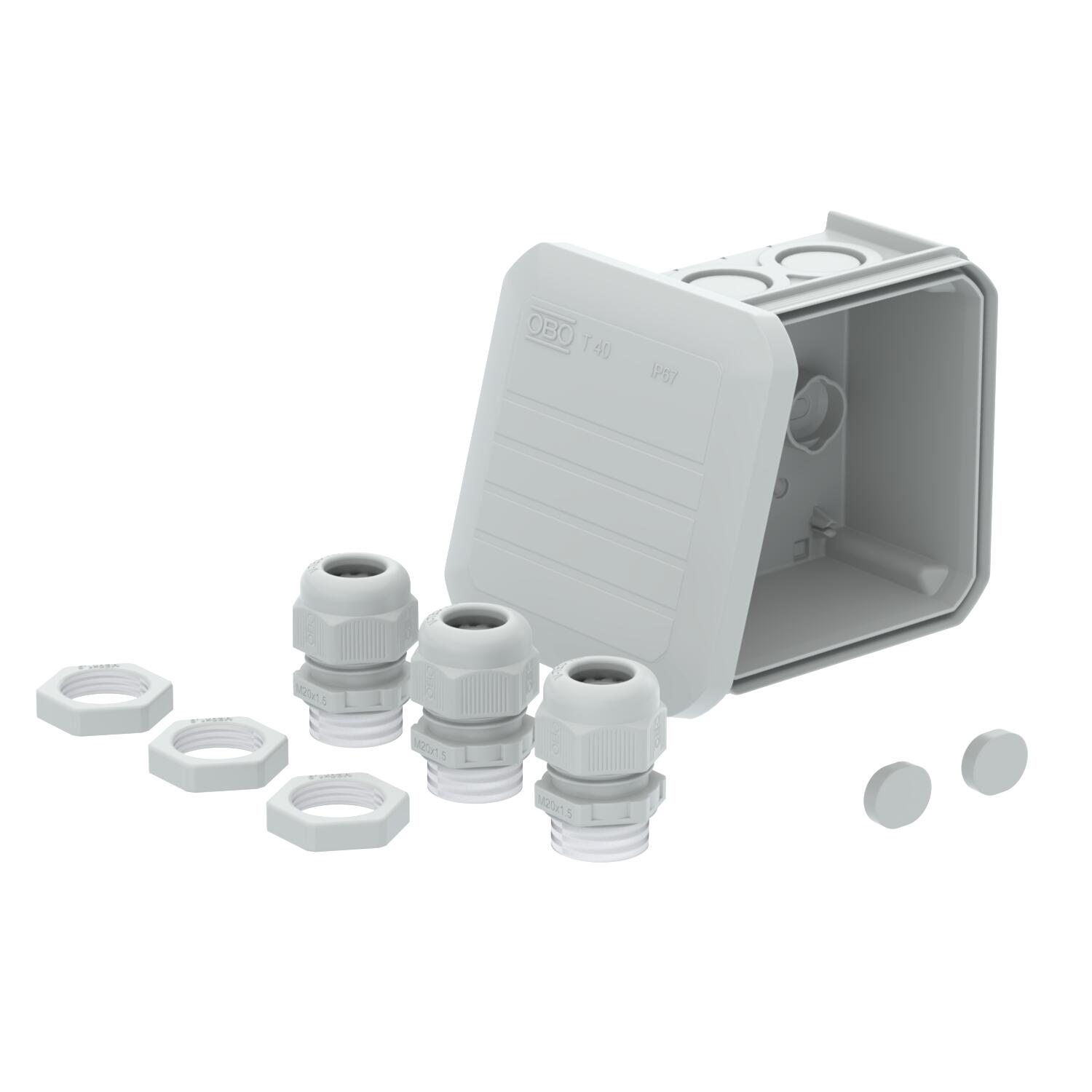

Kabeldoos T 40 met doorbreekinvoeren en 3 x V-TEC VM20 + tegenmoeren
Art.nr. 2007908 | EAN 4012197448738
- Productbeschrijving
-
ProductbeschrijvingDe kabeldozen zijn van polypropyleen (een thermoplastisch kunststof) en kabelinvoeren van ethyleenvinylacetaat EVA. Leidingen kunnen direct door de 7 x Ø20 afdichtingen worden geïnstalleerd of de afdichtingen worden met een mes op daarvoor bedoelde plaatsen ingesneden, om een invoeropening voor kabels of buizen te maken. Als alternatief kunnen wartels in plaats van de dichtingen door de openingen worden gestoken en van binnenuit met een borgmoer worden geborgd.
De kabeldozen kunnen op montageplaten worden gemonteerd met plaatschroeven 3,5 x 9,5 in openingen van de bodem.

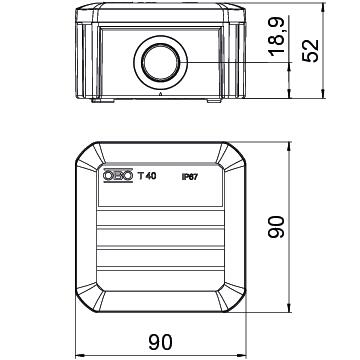

Binnenafmetingen: 77x77x46 mm
Deksel met tekstveld en verzegelbaar.
Binnenafmetingen: 77x77x46 mm
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 7 Beschermingsgraad IP67 Beschermingsgraad IK-code IK07 Binnenafmetingen 77x77x46 mm Breedte 90 mm CO2-voetafdruk (GWP) van wieg tot poort 0,3365 kg CO2e / 1 Stuk Deksel niet transparant Dekselbevestiging Klikkend Explosieveilige uitvoering nee Functiebehoud zonder Halogeenvrij ja Hoogte 52 mm Invoer achteraan ja Kleur lichtgrijs; RAL 7035 Lengte 90 mm Materiaal Polypropyleen Met afscherming nee Met deksel ja Montagetype Wand-/plafondmontage Nominale doorsnede min. 4 mm² Nominale isolatiespanning Ui 500 V Nominale spanning 500 V Rijgbaar ja Soort doorvoer behuizing Voorgeperst gat Soort invoer Schroefverbinding Temperatuurbereik max. 60 °C Temperatuurbereik min. -5 °C Transparante deksel nee Type invoer Kabelinvoer Uitrusting Overige Verzegelbaar ja Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Vorm vierkant Weersbestendig nee - Alle typen
