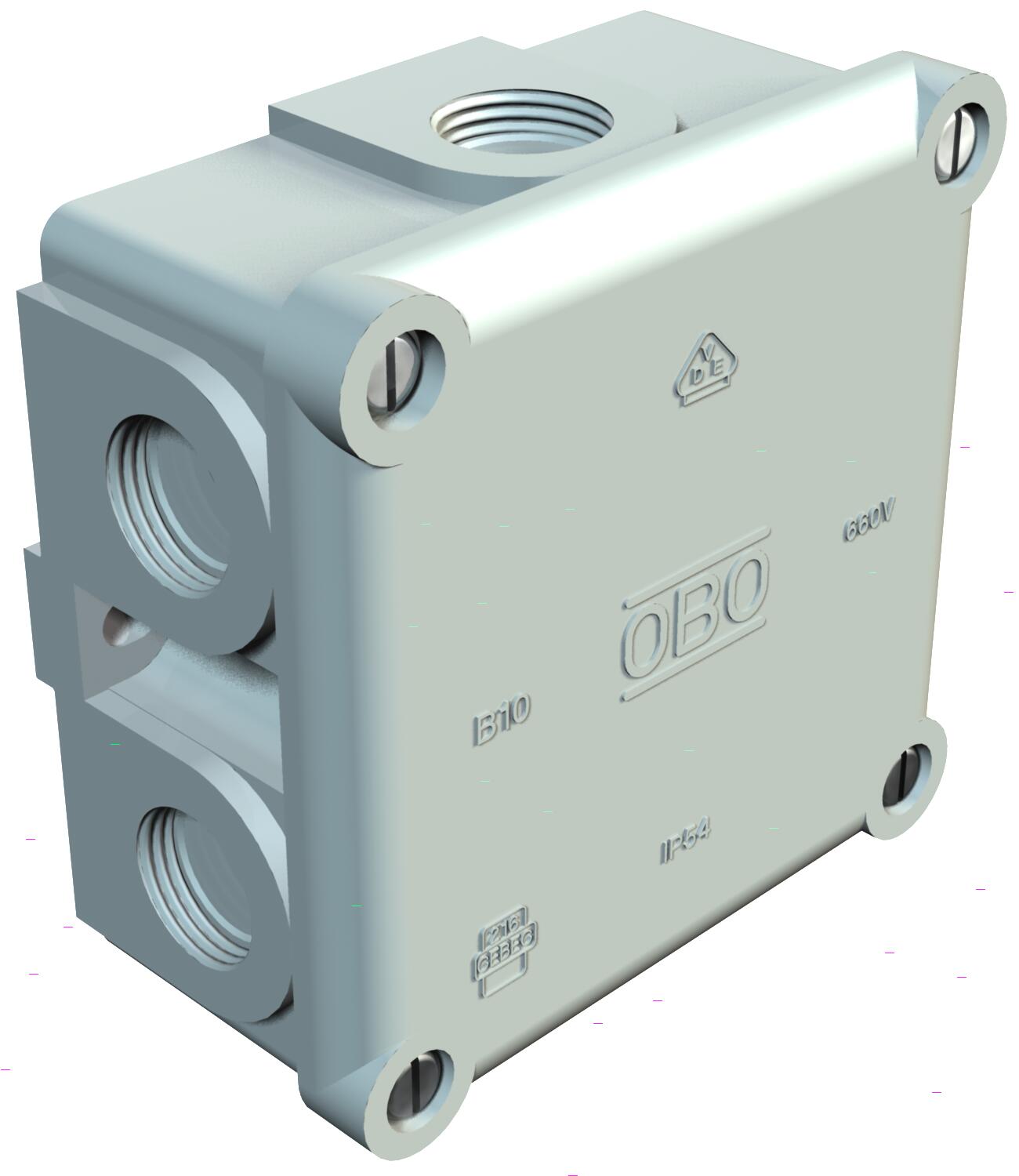

Kabeldozen B 10 M, met schroefdraad
Art.nr. 2002140 | EAN 4012195107712
- Productbeschrijving
-
ProductbeschrijvingBeschermingsgraad IP54, nominale spanning 660 V, nominale doorsnede 2,5 - 4 mm², in combinatie met de aardklem 700/6 M heeft de kast de nominale diameter 4 mm², 2 bevestiginsgaten voor schroeven tot 5 mm Ø op de buitenzijde van de kast. 4 dekselschroeven, 7 uitbreekbare invoeren met schroefdraad M20 x 1,5, bij voorkeur voor wartels met korte schroefdraad.
Binnenwerkse maat: 80x80x39 mm.
B 10/4 M VDE: met 5-polige klemsteen 700/4 BM van melamine voor max. 4 geleiders 2,5 mm² per klem
-
- Technische gegevens
-
Technische gegevens

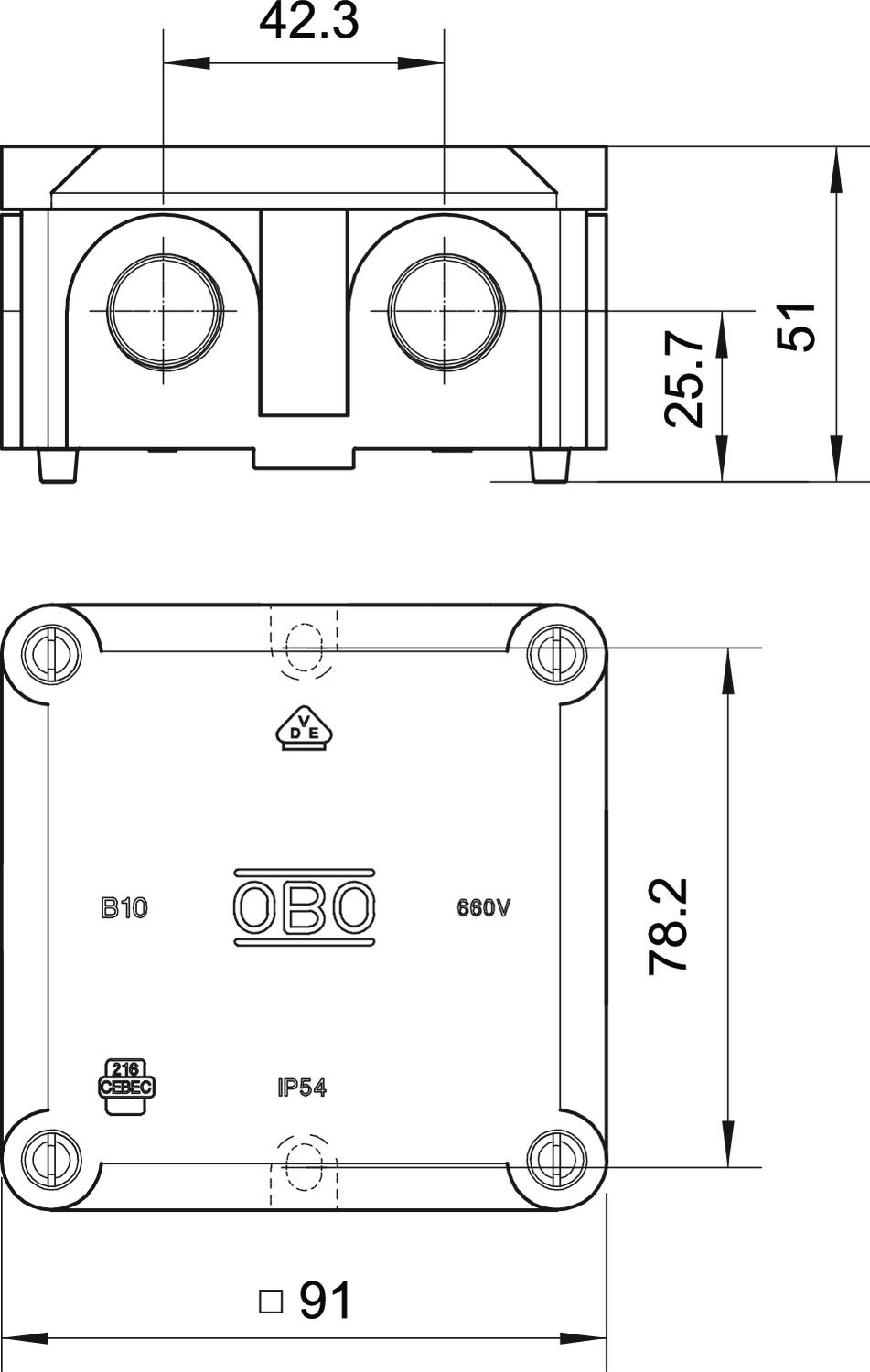

Aantal invoeren 7 Aantal klemmen 5 Beschermingsgraad IP54 Binnenafmetingen 80x80x39 mm Breedte 91 mm CO2-voetafdruk (GWP) van wieg tot poort 0,5052 kg CO2e / 1 Stuk Deksel niet transparant Dekselbevestiging geschroefd Dimensie 91x91x51 Explosieveilige uitvoering nee Functiebehoud zonder Halogeenvrij ja Hoogte 51 mm Invoer achteraan nee Kleur lichtgrijs; RAL 7035 Lengte 91 mm Materiaal Duroplast, Aminoplast type 131.5 Met afscherming nee Met deksel ja Nominale doorsnede max. 4 mm² Nominale doorsnede min. 2,5 mm² Nominale isolatiespanning Ui 660 V Nominale spanning 660 V Rijgbaar nee Slagvast nee Soort doorvoer behuizing Schroefdraad en voorgeperst gat Soort invoer Kabel Transparante deksel nee Type invoer Schroefverbinding Uitrusting Klem Uitvoering deksel kabeldoos Blinddeksel Verzegelbaar ja Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C voor buisdiameter 20 mm Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Vorm vierkant Weersbestendig nee - Alle typen
- Downloads
-
Specificatieblad B 10 M 5 / 2002140 , 0.33MB , pdfBrochure Kabeldozen overzicht , 2.00MB , pdfEU Conformiteitsverklaring B 10 M 5 / 2002140 , 0.12MB , pdfEU Conformiteitsverklaring EU Conformiteitsverklaring ,UK Conformiteitsverklaring B 10 M 5 / 2002140 , 0.09MB , pdfREACH Conformiteitsverklaring B 10 M 5 / 2002140 , 0.12MB , pdfRoHS Conformiteitsverklaring B 10 M 5 / 2002140 , 0.12MB , pdfGoedkeuring VDE-goedkeuring B10 , 0.12MB , pdf
