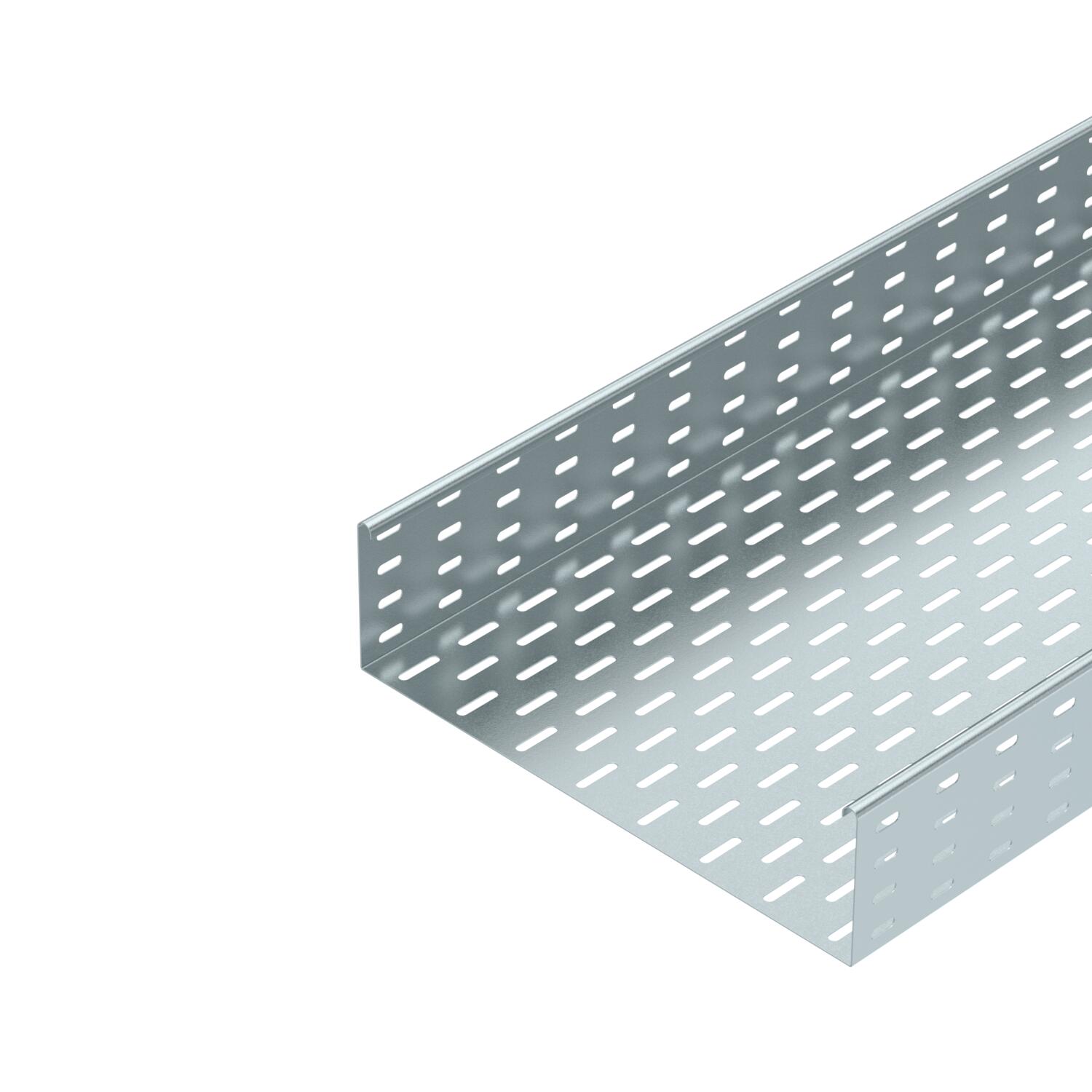

Kabelgoot MKS 110 FS
Art.nr. 6060404 | EAN 4012196061990
| Art.nr. / Type |
6060404 / MKS 140 FS
|
|---|
- Productbeschrijving
-
ProductbeschrijvingMKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens

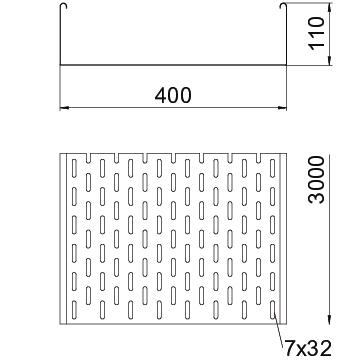

Afmetingen 110 x 400 Belastingstesttype conform IEC 61537 Type II Breedte 400 mm Breedte 16 in CO2-voetafdruk (GWP) van wieg tot poort 11,957 kg CO2e / 1 Meter Dimensie 110x400x3000 Functiebehoud nee Hoogte 4 in Hoogte 110 mm Kleur zink Lengte 3000 mm Lengte 10 ft Maß W 400 mm Materiaal Staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 438 cm² Nuttige doorsnede 43800 mm² Oppervlak bandverzinkt Plaatdikte 0,04 in Plaatdikte 1 mm Roestvast staal, gebeitst nee Steunafstand 1,5 m 1,85 kN/m Steunafstand 2,0 m 1,3 kN/m Steunafstand 2,5 m 0,75 kN/m Steunafstand 3,0 m 0,6 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelgoot type MKS 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder 110 FS
RLVL 110 FS 6067131 10 Stuks
Voegplaat FS
SSLB 400 FS 7070221 20 Stuks
45°-bocht 110 FS
RB 45 140 FS 6036306 1 Stuks
90°-bocht 110 FS
RB 90 140 FS 6036808 1 Stuks
Bocht in hoek verstelbaar 110 FS
RB W 140 FS 6037308 1 Stuks
Aanbouw-aftakstuk 110 FS
RAA 140 FS 6042159 1 Stuks
T-stuk 110 FS
RT 140 FS 6038308 1 Stuks
Kruising 110 FS
RK 140 FS 7027357 1 Stuks
Deksel met draaigrendel FS
DRL 400 FS 6052401 3 m
Scheidingsschot 110 FS
TSG 110 FS 6062122 3 m - Downloads
-
