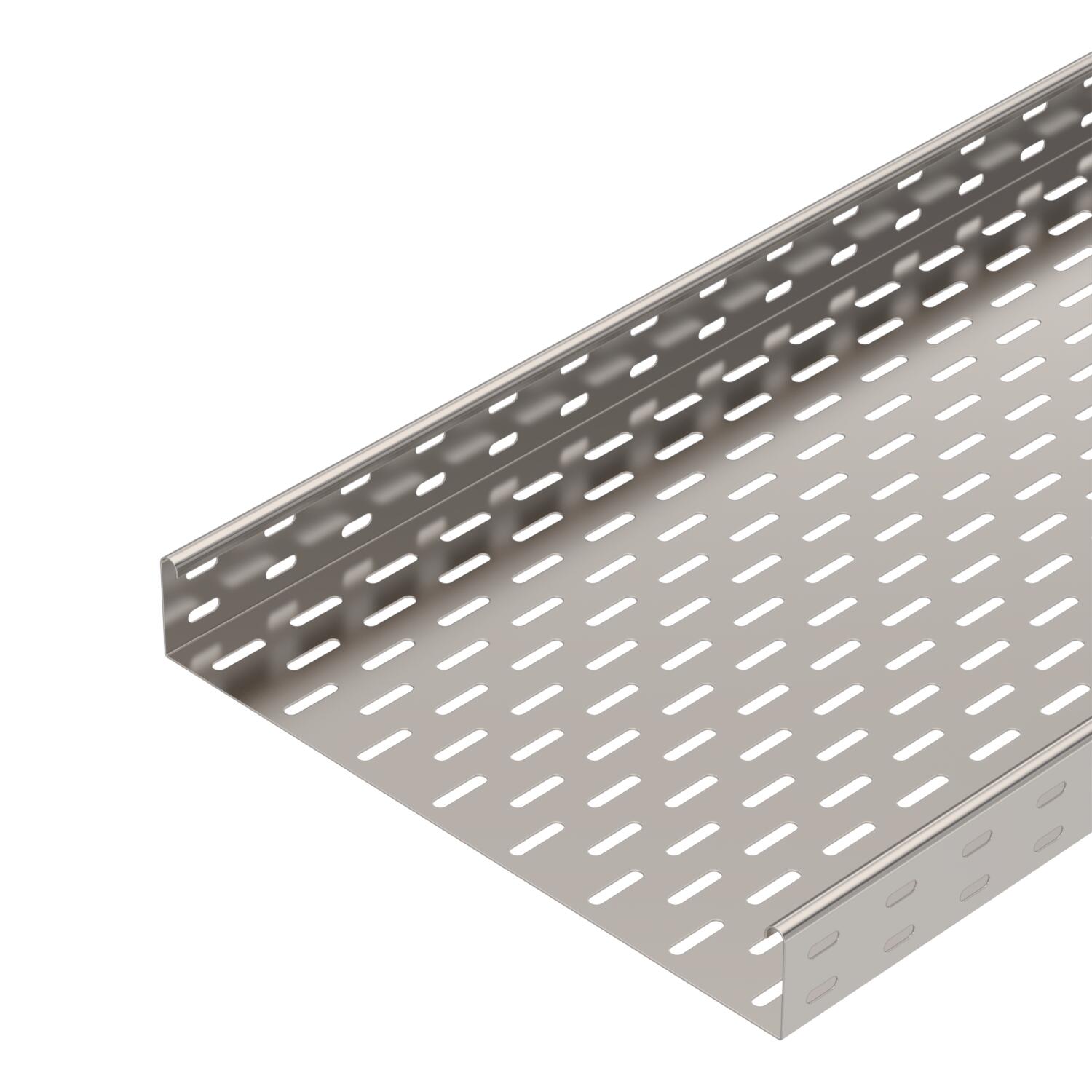

Kabelgoot MKS 60 A2

Art.nr. 6056059 | EAN 4012196389476

Art.nr. / Type
Terug naar overzicht
Productbeschrijving
Productbeschrijving
MKS 60 = Middelzwaar KabelgootSysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 16 in
Breedte 400 mm
CO2-voetafdruk (GWP) van wieg tot poort 20,5232 kg CO2e / 1 Meter

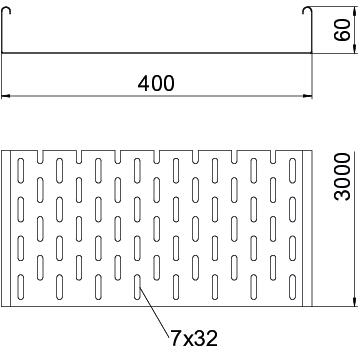

Dimensie 60x400x3000
Functiebehoud nee
Hoogte 2 in
Hoogte 60 mm
Kleur roestvrij staal
Lengte 3000 mm
Lengte 10 ft
Maat B 400 mm
Maß W 400 mm
Materiaal Roestvast staal 1.4301
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 238 cm²
Nuttige doorsnede 23800 mm²
Oppervlak blank, nabehandeld
Plaatdikte 0,04 in
Plaatdikte 1 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,5 kN/m
Steunafstand 1,75 m 1,25 kN/m
Steunafstand 2,0 m 1 kN/m
Steunafstand 2,5 m 0,5 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type MKS 60 VA

Belastingsdiagram kabelgoot type MKS 60 VA
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 640 A2 3000 400 1 nee Roestvast staal 1.4301 blank, nabehandeld 6056059
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A2 Koppelplaat A2 RLVK 60 A2 6067654
10 Stuks
Voegplaat A2 Voegplaat A2 SSLB 400 A2 7070369
20 Stuks
90°-bocht 60 A2 90°-bocht 60 A2 RB 90 640 A2 6036628
1 Stuks
Bocht in hoek verstelbaar 60 A2 Bocht in hoek verstelbaar 60 A2 RB W 640 A2 6037158
1 Stuks
Aanbouw T-stuk 60 A2 Aanbouw T-stuk 60 A2 RAA 640 A2 6042319
1 Stuks
T-stuk 60 A2 T-stuk 60 A2 RT 640 A2 6038166
1 Stuks
Kruising 60 A2 Kruising 60 A2 RK 640 A2 7027507
1 Stuks
Deksel met draaigrendel A2 Deksel met draaigrendel A2 DRL 400 A2 6052932
3 m
Scheidingsschot 60 A2 Scheidingsschot 60 A2 TSG 60 A2 6062084
3 m
