- Productbeschrijving
-
Productbeschrijving

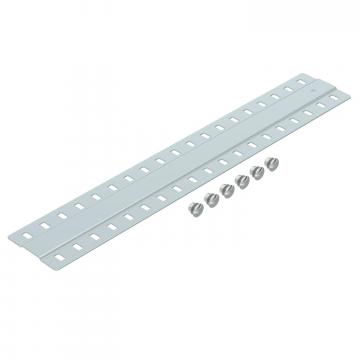

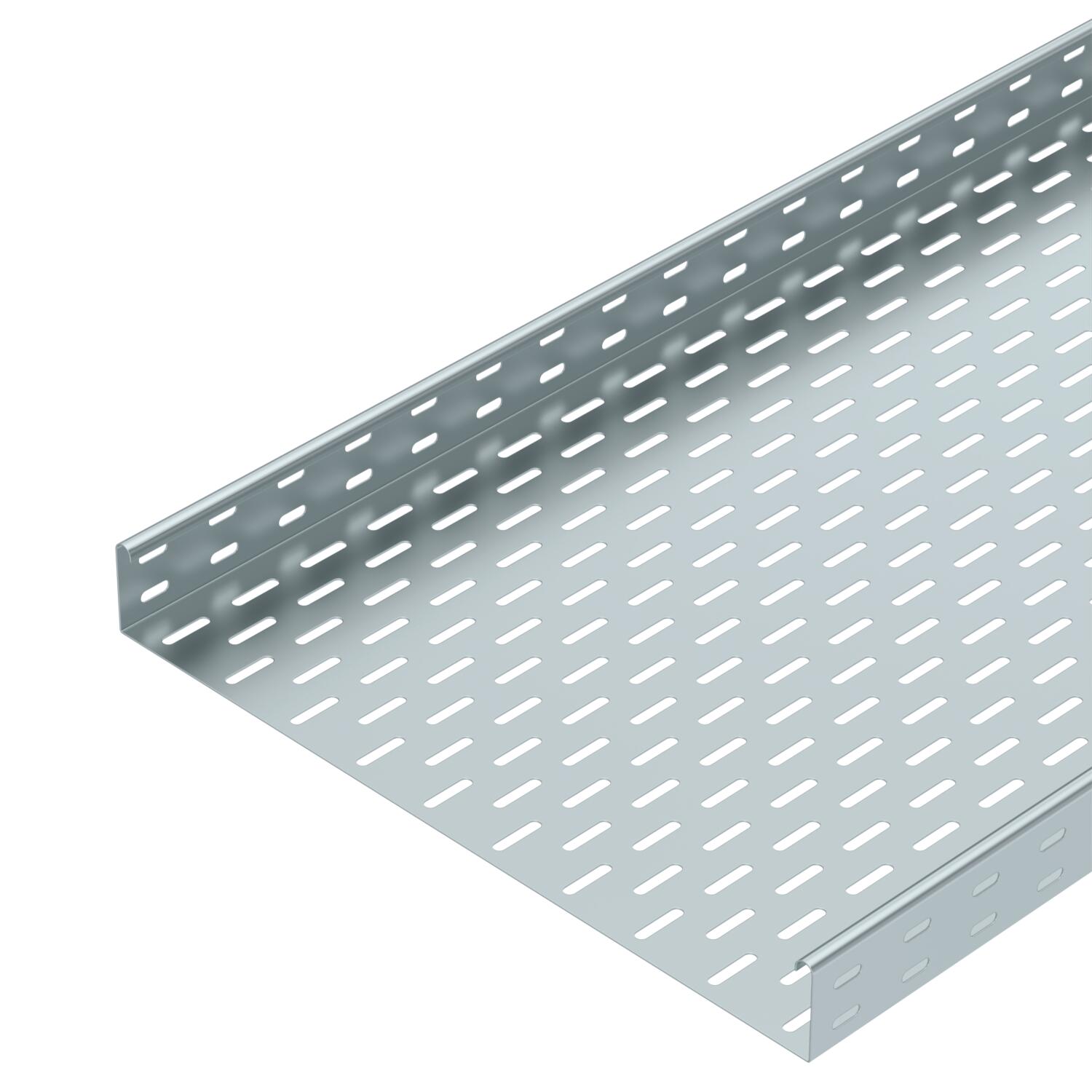

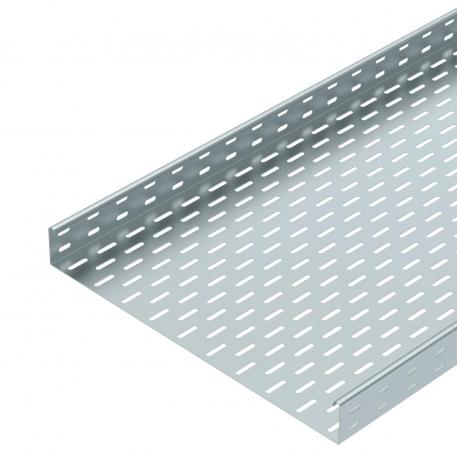

MKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm. Bij de kabelgoten in FS is een verbinderset RV 60 inbegrepen.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens

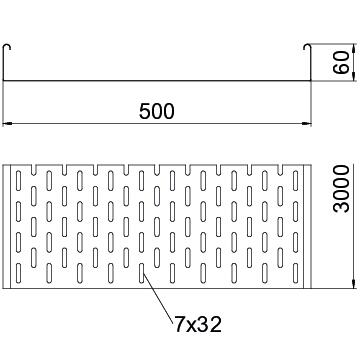

Afmetingen 60 x 500 Belastingstesttype conform IEC 61537 Type II Dimensie 60x500x3000 Functiebehoud nee Materiaal Staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 298 cm² Nuttige doorsnede 29800 mm² Oppervlak bandverzinkt Plaatdikte 1 mm Plaatdikte 0,04 in Roestvast staal, gebeitst nee Toebehoren Verbinderset RV 60 Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 500 mm Breedte 20 in Hoogte 2 in Hoogte 60 mm Lengte 10 ft Lengte 3000 mm Maat B 500 mm Belastingen
Steunafstand 1,5 m 1,5 kN/m Steunafstand 1,75 m 1,25 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,5 kN/m Technische gegevens
Belastingsdiagram kabelgoot type MKS 60
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Steunafstand in m
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot-/kabelladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
